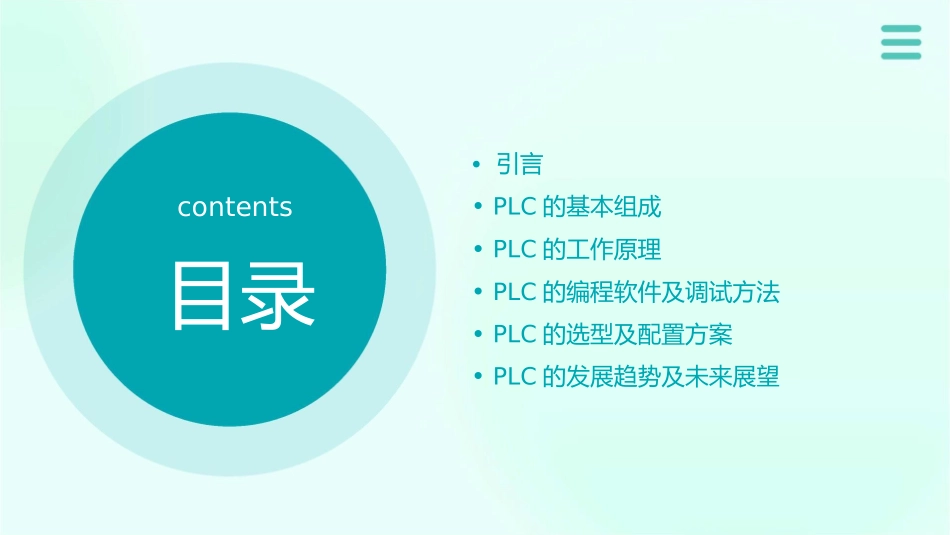

可编程序控制器概述a课件•引言contents•PLC的基本组成•PLC的工作原理目录•PLC的编程软件及调试方法•PLC的选型及配置方案•PLC的发展趋势及未来展望01引言什么是可编程序控制器（PLC）PLC是一种专门为制造产业环境设计的数字计算机设备，它具有高度的可靠性和稳定性，可以在严酷的环境下工作。PLC是可编程的，这意味着用户PLC具有强大的通信功能，可以与其他的计算机设备进行数据交换，从而实现更高效的自动化控制。可以根据特定的应用需求来编写程序，从而实现各种复杂的控制功能。PLC的发展历程PLC的起源可以追溯到20世纪60年代，当时由于工业自动化的需求，PLC作为一种新型的控制器应运而生。在70年代，PLC开始被广泛应用于各种工业控制领域，如制造业、电力、石油化工等。随着技术的发展，PLC的功能越来越强大，应用范围也越来越广泛，现在已经成为工业自动化领域中不可或缺的一部分。PLC的应用领域电力行业交通运输PLC可以用于发电、输电、配电等环节的控制。PLC可以用于铁路、公路、水路等交通系统的控制。制造业石油化工建筑行业PLC可以用于智能建筑、电梯PLC可以用于各种生产线的控制，如汽车制造、机械制造等。PLC可以用于石油开采、提炼、化工生产等流程的控制。控制等。02PLC的基本组成中央处理单元（CPU）CPU是PLC的核心部件，负责执行用户程序和控制外部接口。它由大量的晶体管、逻辑电路和大规模集成电路组成，具有强大的计算和控制能力。CPU的性能指标包括处理速度、用户内存容量和I/O能力等。存储器PLC通常配备不同类型的存储器，包括只读存储ROM存储器用于存储PLC的固件程序和系统参数。器（ROM）、随机存取存储器（RAM）和电可擦除可编程只读存储器（EEPROM）。RAM用于存储用户程序、输入/输出状态、变量和计算结果等。EEPROM用于存储用户程序和重要数据，可在不需要外部电源的情况下保存数据。输入/输出接口01020304PLC的输入/输出接口是用于连接外部输入/输出设备的接口。输入接口接收来自现场的各种输入信号，如按钮、开关、传感器等。输出接口将控制信号输出到现场的各种设备，如接触器、电磁阀、指示灯等。输入/输出接口的类型和数量因PLC型号而异。电源模块PLC需要稳定的电源来供电，通常配备有专门的电源模块。电源模块将交流电源转换为PLC所需的直流电源，并为所有内部电路和外部设备提供稳定的电力。电源模块的性能指标包括电压范围、电流容量和稳定性等。其他可选模块PLC还可以配备其他可选模块，如通信模块、模拟量输入/输出模块、运动控制模块等。这些模块扩展了PLC的功能和应用范围，使其能够适应不同的控制需求。可选模块的类型和数量因PLC型号而异。03PLC的工作原理PLC的扫描工作方式顺序扫描PLC按照一定的顺序逐条读取输入状态和数据，然后进行相应的处理，并输出控制信号。这种扫描方式是顺序进行的，所以称为顺序扫描。集中扫描在集中扫描中，PLC一次性读取所有输入状态和数据，然后进行集中处理，并输出控制信号。这种扫描方式相对于顺序扫描更加高效。PLC的数据处理过程010203数据输入程序执行数据输出PLC通过输入模块接收来自现场设备的状态和数据。PLC按照用户程序的顺序逐条执行指令，对输入的数据进行处理，并生成相应的控制信号。PLC通过输出模块将控制信号输出到现场设备，实现对设备的控制。PLC的编程语言及编程方式编程语言PLC通常使用一种名为LadderLogic（梯形图）的编程语言。这种语言以图形方式表示程序逻辑，使得程序易于理解和维护。编程方式PLC的编程方式包括在线编程和离线编程两种。在线编程是在PLC运行时进行的编程，可以实时地对程序进行修改和调试。离线编程则是在PLC断电状态下进行的编程，通常用于程序的初始化设置和批量修改。04PLC的编程软件及调试方法PLC的编程软件及其功能介绍软件名称例举了几款常用的PLC编程软件，如CodeSys、TwinCAT、LabVIEW等。功能介绍这些软件通常具有图形化编程、实时监控、调试和仿真等功能，可帮助工程师完成PLC程序的编写、调试和测试。PLC的调试方法及注意事项调试方法1.硬件调试：检查PLC及周边设备的连接是否正确，电源是否正常等。2.软件调试：通过监控PLC程序的执行情况，对...
