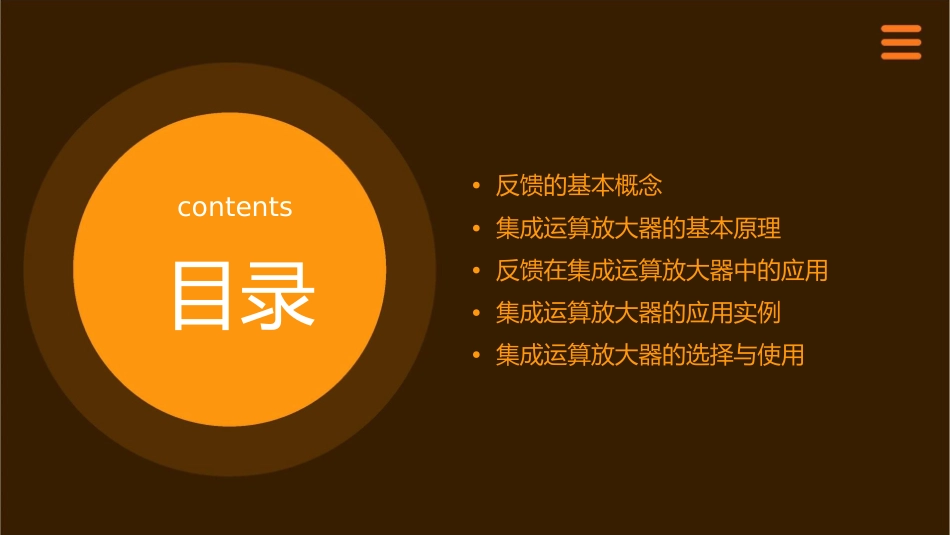

•反馈的基本概念contents•集成运算放大器的基本原理•反馈在集成运算放大器中的应用•集成运算放大器的应用实例•集成运算放大器的选择与使用目录01反馈的定义在电路中，反馈是将输出电压或电流的一部分或全部，通过一定的方式返回到输入端，与输入信号叠加，影响放大器的净输入信号。反馈的类型正反馈负反馈反馈的应用010203控制系统放大器通信系统02集成运算放大器的结构偏置电路输入级放大级输出级接收微弱信号，进行前输出放大的信号，驱动负载。为各级提供稳定的直流偏置电流。对输入信号进行电压放大。置放大。集成运算放大器的工作原理差分放大反馈机制电压放大集成运算放大器的性能指标闭环增益输入阻抗引入负反馈后，输出电压与输入电压之比。集成运算放大器输入端的电阻抗。开环增益带宽增益输出阻抗无反馈时，输出电单位带宽内电压增集成运算放大器输出端的电阻抗。压与输入电压之比。益的倒数。03电压反馈与电流反馈电压反馈电流反馈通过检测输出电流来调节放大器的增益和输出阻抗，通常使用在电流源和跨导放大器中。正反馈与负反馈正反馈负反馈深度反馈与浅度反馈深度反馈反馈量较大的反馈类型，通常会使放大器的增益大幅度降低，但能显著改善放大器的性能。浅度反馈反馈量较小的反馈类型，通常对放大器的增益影响较小，主要用于改善放大器的某一方面性能。04音频信号处理音频信号放大音频信号混合与切换集成运算放大器能够放大微弱的音频信号，使其足够大以驱动扬声器或其他音频输出设备。集成运算放大器可以用于将多个音频信号混合在一起，或者在多路信号中选择其中一路进行传输。音频信号滤波集成运算放大器可以用于实现音频信号的滤波功能，例如低通、高通、带通和带阻滤波器，以改善音质或提取特定频率范围的信号。传感器信号调理传感器信号线性化传感器信号放大传感器信号滤波自动控制系统模拟输入信号放大模拟输出信号调节控制回路反馈集成运算放大器可以用于放大模拟输入信号，如温度、压力、流量等，以便于模数转换器(ADC)进行采集和处理。集成运算放大器可以将数字输出信号转换为模拟输出信号，以控制执行机构如电机、阀门等。集成运算放大器可以用于实现控制回路的反馈，通过比较实际输出与期望输出的差值来调整系统输出，以实现系统的稳定和精确控制。05集成运算放大器的选择原则性能参数封装与引脚排列品牌与质量集成运算放大器的使用注意事项电源电压接地。输入信号范围工作环境集成运算放大器的常见故障及排除方法无输出信号噪声或振荡检查输入信号、电源电压、接地等是否正常，以及放大器是否损坏，根据具体情况进行修复或更换。检查电路板布局、电源滤波、接地等是否良好，以及放大器参数是否合理，根据情况进行调整或更换。热稳定性差参数漂移注意工作环境温度，加强散热措施，或更换具有更好热稳定性的集成运算放大器。定期校准或更换参数稳定的集成运算放大器，以保证其长期稳定性和可靠性。感谢您的观看THANKS
