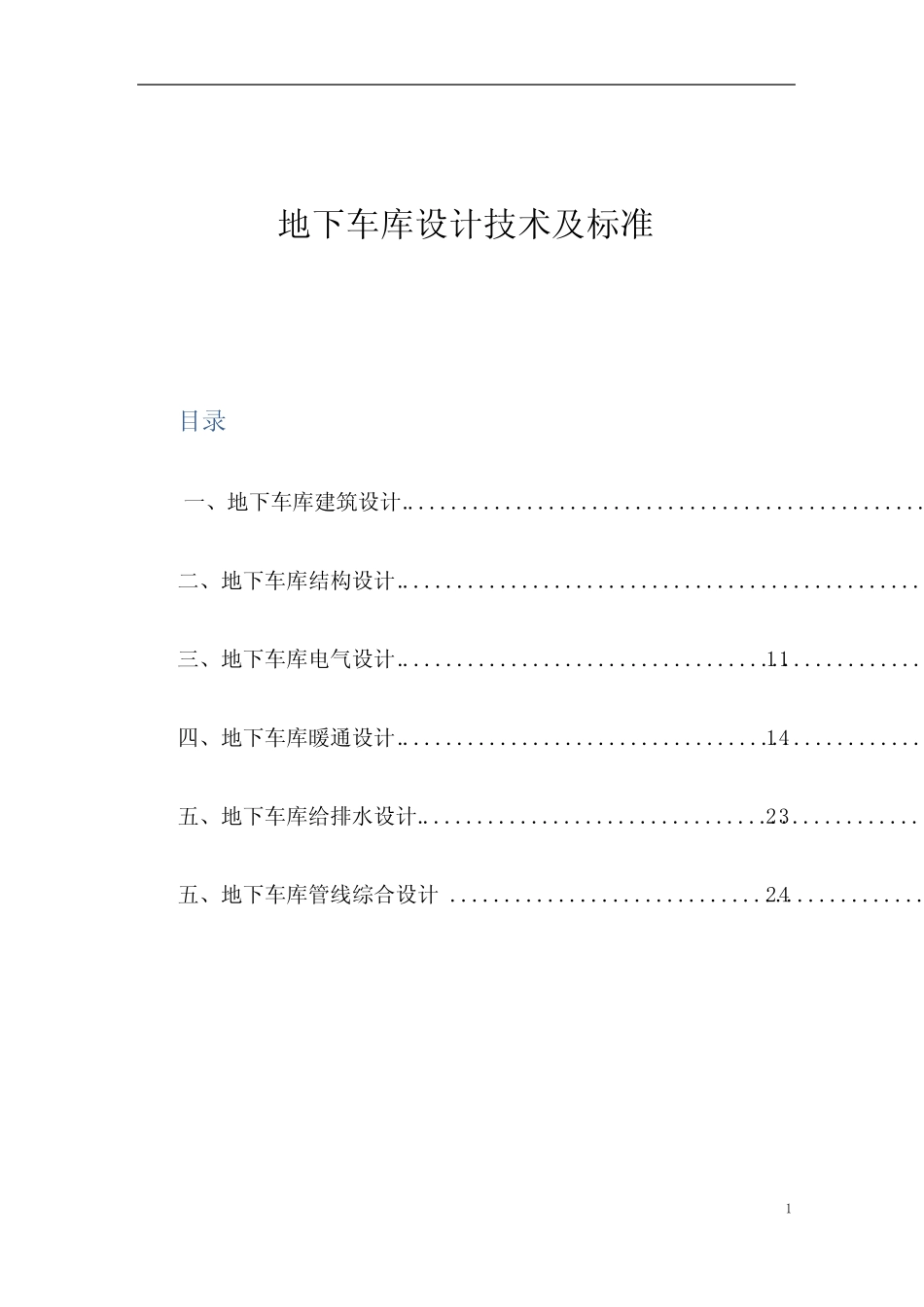

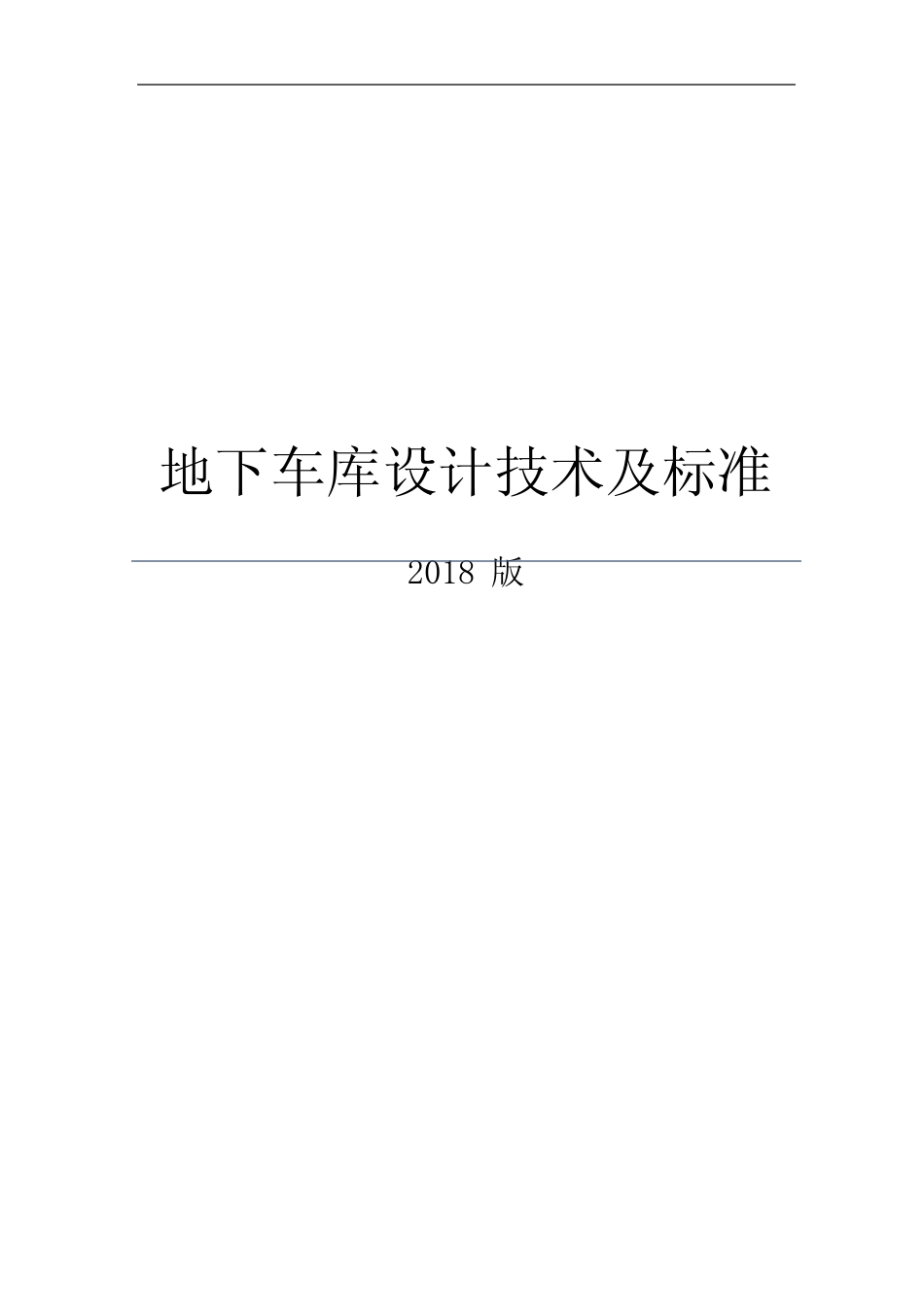

地下车库设计技术及标准2018版1地下车库设计技术及标准目录一、地下车库建筑设计..........................................................................1二、地下车库结构设计...........................................................................9三、地下车库电气设计.........................................................................11四、地下车库暖通设计.........................................................................14五、地下车库给排水设计.....................................................................23五、地下车库管线综合设计................................................................242一、地下车库建筑设计为控制地下车库的建设规模和使用效率，力求地下室空间使用效益最大化,特制定以下标准：1、地下车库设计原则1.1地下车库应严格控制规模及面积，原则上满足规划要求车位配比和功能要求即可.1.2地下车库原则上不设置机械车位。1.3地下车库之间尽可能相互连通，减少地面汽车出入口。1.4塔楼需与地下车库直接连通.塔楼下方空间应尽量利用,可作为车位、非机动车库、设备房、人防口部、可销售储藏室使用。1.5多层地下室或者人防部分应尽可能往最后分期安排。1.6地下车库层数及范围设置应结合地形高差等因素,在满足规划及消防前提下合理减少地库埋深。1.7地下车库在满足使用要求的基础上尽量减少层数.2、汽车出入口位置和人员出入口位置2.1应尽量做到人车分流。地下车库的汽车出入口应尽量直接对外，控制机动车进入小区内部。2.2首期范围宜设两个地库出入口.2.3地下车库的汽车出入口不应布置在住宅客厅和卧室的门窗的前方，影响住宅品质。2.4汽车坡道出入口上方应做雨棚。2.5人员出入口应首先考虑利用塔楼的垂直交通。独立人员出入口应相对住宅均匀布置，且不影响园林景观。2.6根据各地方消防执行情况不同，若允许防火分区之间借用疏散口应考虑借用，3减少疏散口数量,提高提车效率。3、车位和车道3.1汽车与汽车、墙、柱、护栏之间最小净距:汽车基本尺寸（小型车）长X宽1800X4800mm汽车间横向间距600mm汽车与柱子净距300mm汽车与墙、护栏及其他建筑物净距横向：600mm纵向：500mm垂直停车汽车间纵向净距500mm平行停车汽车间纵向净距1200mm停车挡距后侧边线净距1300mm3.2停车位尺寸：普通车位2400mmX5300mm大型车位2600mmX5300mm豪华车位2700mmX5700mm微型车位2200mmX4200mm3。3中端、中高端楼盘地下车库大型车位占比：省会及以上城市（含大连、青岛、宁波、厦门）项目配置20—25%的大型车位，三线城市项目配置15-20％的大型车位。3。4大型车位应尽量在靠近塔楼区域设置，并考虑使用要求均匀布置，不应远离塔楼集中设置.3。5大型车位应尽量在非标准柱跨里设置.如需在标准柱跨里设置时，应选用“2+1"的模式进行布置，避免加大标准柱网跨度。3。6当尽端跨或跨中一侧有防火墙时，应兼顾3。1的最小间距要求.43.6地下车库应利用空间增设微型车位。3。7华府楼盘的车位设置，应结合项目定位、用地情况选用普通车位、豪华车位、或普通车位与豪华车位结合的方式进行布置。3.8地下车库应根据出口位置确定主车行道。主车行道应清晰明了，行车道主要考虑通达各车位的便捷性.3.9停车位尽量在行车道双向布置,提高停车效率。3.10车库中尽量避免尽端式停车位,提高车位的合理性。3.11多层地下车库的汽车坡道应尽量在同一水平投影位置上设置，避免各层间车辆穿行，同时提高停车效率。3.12车道及汽车库出入口最小宽度类型行驶方向宽度普通直线车道单行3。8m-5。5m（与停车方式有关）双行5。5m出入口坡道宽度单行4。0m双行7.0m车库内直线坡道单行3.0m双行5.5m车库内曲线坡道单行3.8m双行7.0m4、地下车库层高54.1车位(车道）净高度车库类型车道净高车位净高中高端楼盘车库2.2m2.2m华府楼盘车库2.5m2。5m商业地下车库2。2m2。2m4.2设备管道高度4.2.1设备管道高度考虑通风管道和消防喷淋.中高端楼盘不大于550mm（含安装尺寸),华府楼盘不大于600mm（含安装尺寸）4.2.2设备管道应尽量避开梁高较大的位置.局部设备管道交叉的位置如影...
