力力矩压力测量课件VIP免费

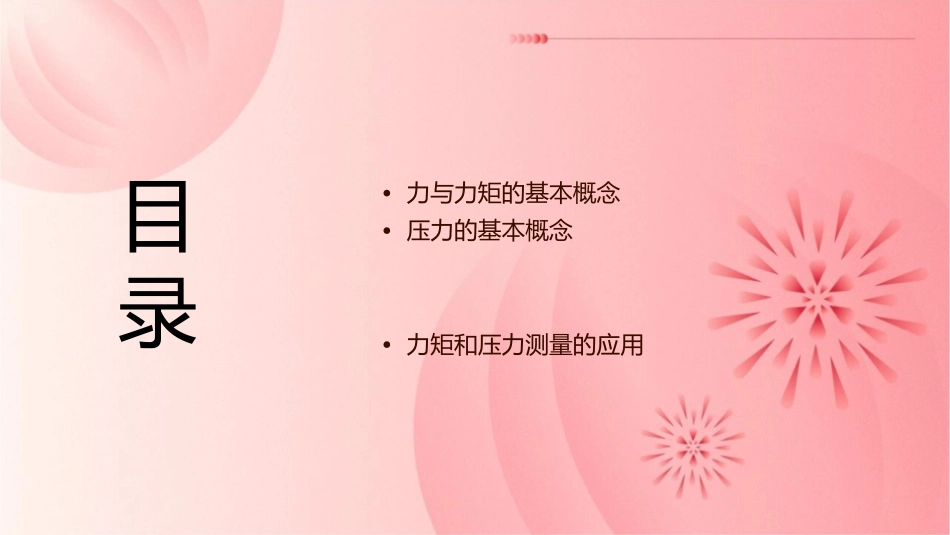

力力矩压力测量课件目录•力与力矩的基本概念•压力的基本概念•力矩和压力测量的应用01力与力矩的基本概念力010203定义矢量性单位力是物体之间的相互作用，是改变物体运动状态的原因。力是一个矢量，具有大小和方向。国际单位制中的力的单位是牛顿（N），简称牛。力矩定义力矩是力和力臂的乘积，是描述力对物体转动效应的物理量。计算公式力矩=力×力臂单位国际单位制中的力矩单位是牛顿米（Nm），简称牛米。力的单位和换算国际单位制中的基本单位换算关系在国际单位制中，力的基本单位是牛顿（N）。例如，1千克力等于9.8牛顿，1磅力等于0.4536牛顿等。其他单位除了牛顿外，力的常用单位还有千克力、公吨力、磅力等。02压力的基本概念压力的定义压力是指垂直作用在单位面积上的力，是物体间相互作用的力在垂直于作用面方向上的分力。压力是物体内部或外部力的一种表现形式，其大小取决于施加力和受力面积的大小。压力的方向始终垂直于作用面，并指向受力物体。压力的单位和换算压力的国际单位是帕斯卡（Pa），1Pa=1N/m^2。其他常用的压力单位还有巴（bar）、大气压（atm）、毫米汞柱（mmHg）等。压力单位之间的换算关系可以通过相应的换算公式进行计算，例如1atm=101325Pa，1bar=100000Pa等。压力的表示方法01020304绝对压力是指介质所受的全部压力，其值等于零点压力加上表压力。表压力是指介质所受的压力高于或低于大气压力的部分。压力可以用绝对压力、真空度是指介质所受的表压力和真空度来表示。压力低于大气压力的部分。03力矩的测量方法扭力计扭力计是一种用于测量扭矩或力矩的仪器，通过测量扭力杆的扭转角度或扭转力来计算力矩。扭力计通常由扭力杆、测角器、测力装置等组成，广泛应用于机械、化工、轻工等领域。扭力计的测量精度和稳定性取决于其制造精度、材料性能以及使用环境等因素。测力矩计测力矩计是一种用于测量扭矩或力矩的仪器，通过测量力矩臂的弯曲程度或扭转角度来计算力矩。测力矩计通常由力矩臂、测角器、测力装置等组成，广泛应用于机械、车辆、船舶等领域。测力矩计的测量精度和稳定性取决于其制造精度、材料性能以及使用环境等因素。电子测力矩计电子测力矩计是一种利用电子传感器和微处理器技术测量扭矩或力矩的仪器。电子测力矩计广泛应用于汽车、航空、能源等领域，是现代工业生产中不可或缺的测量仪器之一。电子测力矩计通常由传感器、信号处理电路、微处理器等组成，具有测量精度高、响应速度快、自动化程度高等优点。04压力的测量方法压力表01020304原理应用优点缺点压力表通过弹性元件的形变来测量压力。广泛应用于工业生产中，如气瓶压力、管道压力等。结构简单、价格便宜、易于维护。精度较低，受温度、振动等因素影响较大。压力传感器原理优点利用某些材料的压阻效应，将压力转换为电信号进行测量。精度高、响应速度快、稳定性好。应用缺点广泛应用于各种压力测量场合，如汽车发动机、气瓶压力等。价格较高，需要电源供电。电子压力计原理应用利用电子元件将压力信号转换为电信号，通过电子线路进行放大和显示。广泛应用于实验室、工业生产中，如气体分析、液体压力等。优点缺点精度高、稳定性好、可远程传输数据。价格较高，需要电源供电，且容易受到电磁干扰。05力矩和压力测量的应用在工业生产中的应用生产线上重物搬运通过测量力矩，可以确定所需的动力和设备规格，确保重物搬运的安全和效率。自动化生产线控制力矩和压力测量技术用于自动化生产线上，实现精确控制和调节，提高生产效率和产品质量。机械设备的性能测试在工业生产中，力矩和压力测量用于评估机械设备的性能，确保设备正常运行和安全性。在科研实验中的应用物理实验中的力矩测量123在物理实验中，力矩测量用于研究力学、运动学和物理学中的各种现象，如转动惯量、扭矩等。材料力学性能测试通过测量材料在不同压力下的形变和断裂，可以研究材料的力学性能，为新材料的研发和应用提供数据支持。生物力学实验在生物力学实验中，力矩和压力测量用于研究生物体的运动和受力情况，有助于理解生物体的生理机制和疾病发生机制。在日常生活中的应用汽车发动机性能检测010203通过测...
