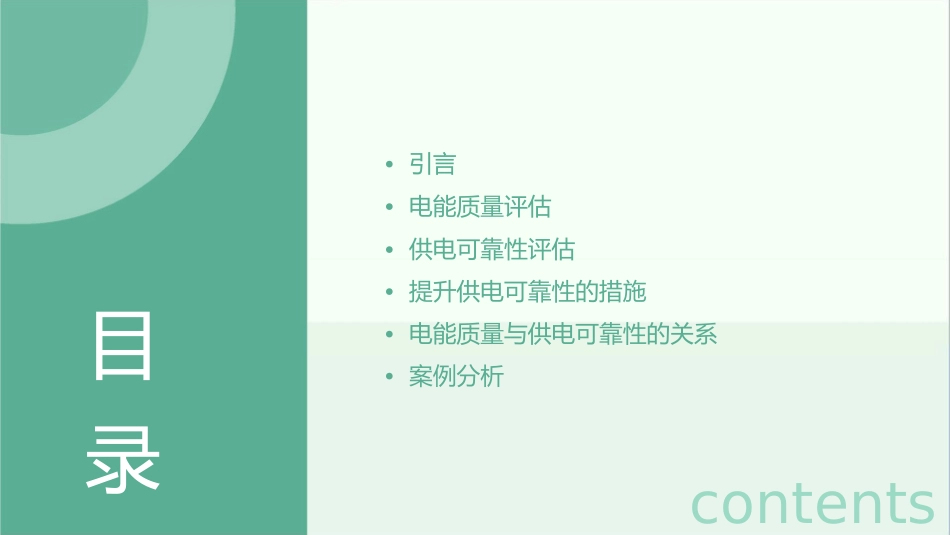

四电能质量评估与供电可靠性课件•引言•电能质量评估•供电可靠性评估•提升供电可靠性的措施•电能质量与供电可靠性的关系•案例分析目录contents01引言课程背景随着电力系统的不断发展，电能质量评估与供电可靠性越来越受到关注。电力系统的稳定性、可靠性和经济性对社会发展具有重要意义。课程旨在帮助学生了解电能质量评估与供电可靠性的基本概念、原理和方法，提高解决实际问题的能力。课程目标01020304掌握电能质量评估的基本概念、标准和评估方法。了解供电可靠性的影响因素和评估指标。掌握电能质量监测和改善的方法和技术。学习如何提高供电可靠性的技术和措施。02电能质量评估电能质量定义电能质量定义电能质量是指电力系统中电能的质量。它主要通过电压、频率和波形等电气特性来衡量，反映了电力系统对用户供电的满足程度。电压质量电压质量是衡量用户端电压对额定电压的偏差，包括电压幅值、波形畸变、不对称性以及电压波动和闪变等。频率质量频率质量是指电力系统的频率偏差，即实际运行频率与额定频率之间的偏差。波形质量波形质量是指电力系统的波形与正弦波的偏差程度，通常用谐波来衡量。电能质量标准国际标准行业标准国际电工委员会（IEC）制定了多个电能质量相关的国际标准，如IEC61000系列标准。电力行业也制定了相应的行业标准，如DL/T1053-2007《电能质量技术监督规程》等。国内标准我国也制定了相应的国家标准，如GB/T15945-2008《电能质量电力系统频率偏差》、GB/T14549-1993《电能质量公用电网谐波》等。电能质量评估方法时域仿真法频域分析法通过建立详细的电力系统模型，模拟各种故障和干扰情况下的电能质量状况，从而评估电能质量。通过分析电力系统的频率、幅值和相位等参数，评估电能质量。这种方法主要应用于谐波分析。统计分析法人工智能评估法通过统计方法对电能质量数据进行处理和分析，从而评估电能质量。这种方法主要应用于电压波动和闪变的评估。利用人工智能技术对电能质量数据进行学习和分析，从而评估电能质量。这种方法具有较高的准确性和可靠性，但需要大量的数据样本进行训练。03供电可靠性评估供电可靠性定义供电可靠性是指电力系统按照规定的质量标准和电力持续供应的要求，对用户可靠地供电的能力和程度。供电可靠性是衡量电力系统供电能力和服务水平的重要指标，也是电力工业的重要技术指标之一。供电可靠性不仅关系到电力系统的安全稳定运行，还与经济发展、社会进步和人民生活质量的提高密切相关。供电可靠性标准一般来说，用户平均停电时间不得超过一定的规定值，如4小时/年或8小时/年，用户平均停电次数也应控制在较低的水平。国际上，供电可靠性通常采用“用户平均停电时间”、“用户平均停电次数”等指标来衡量。在我国，供电可靠性标准由国家能源局制定，并按照不同的电压等级和可靠性要求进行分类。供电可靠性评估方法供电可靠性评估方法主要包括确定性评估和概率性评估两种方法。确定性评估是根据电力系统的实际情况，概率性评估则是基于概率论和统计学的采用一定的评估指标和标准，对电力系方法，通过对电力系统的各种可能状态统的可靠性进行评估的方法。进行概率分析，得出电力系统的可靠性指标的方法。04提升供电可靠性的措施优化电网结构建立完善的电网规划体系，确保电网建设的科学性和前瞻性。优化配电网结构，降低线路损耗，提高供电质量。加强主网架建设，提高电网的互供能力和可靠性。加强设备维护制定详细的设备维护计划，定期对设备进行检查和维护。采用先进的检测手段，及时发现设备存在的隐患和故障。加强设备运行监测，提高设备的预警和应急处理能力。提升应急处理能力建立健全的应急预案体系，提高应对突发事件的能力。加强应急物资储备和调配，确保应急处置的及时性和有效性。定期开展应急演练和培训，提高应急人员的素质和技能。05电能质量与供电可靠性的关系电能质量对供电可靠性的影响01020304电压波动频率偏差谐波畸变电压闪变电压波动可能导致电器设备无法正常工作，影响供电可靠性。频率偏差可能导致电机和发电机等设备的性能下降，影响供电可靠性。谐波畸变可能导致电力系统的继电保护装置误动作...
