初中物理电路故障分析专题课件VIP免费

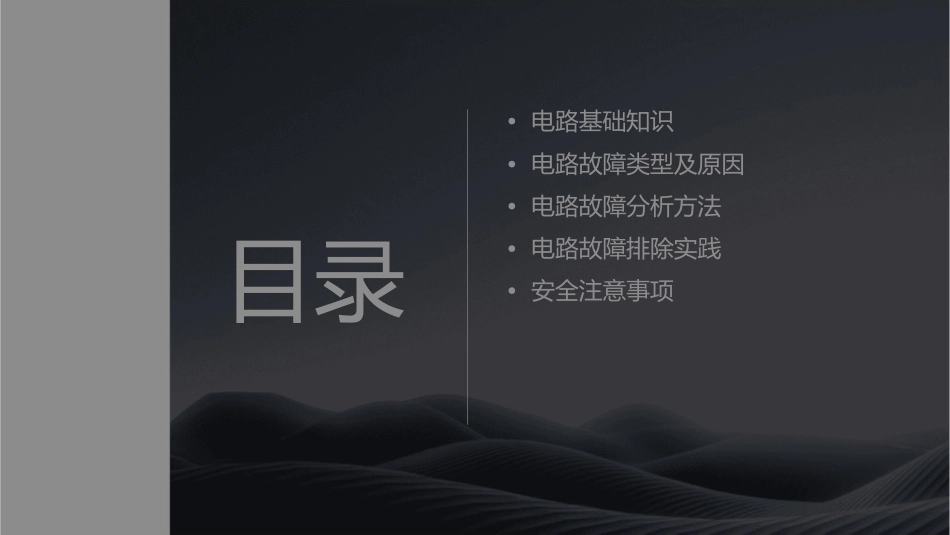

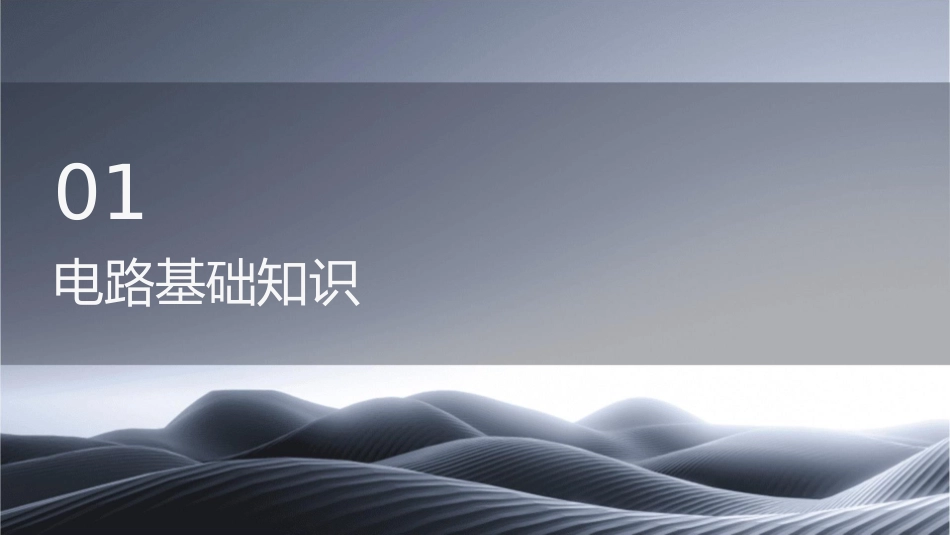

•电路基础知识•电路故障类型及原因•电路故障分析方法•电路故障排除实践•安全注意事项目录01电路基础知识电路的基本组成电源导线和开关提供电能，将其他形式的能转化为电导线和开关是电流的通道，控制电流能。的通断。用电器消耗电能，将电能转化为其他形式的能。电路的状态010203通路开路短路电路处处连通，有电流通过。电路中有断开处，没有电流通过。直接用导线将电源的正负极连接起来，电流不经过用电器而直接通过导线。欧姆定律内容公式应用在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值成反比。I=U/R（I表示电流，U表用于计算电流、电压和电阻阻值之间的关系，是电路分析的基础。示电压，R表示电阻阻值）。02电路故障类型及原因断路断路原因现象解决方法可能是由于电线断裂、开关未闭合、接触点氧化等。电器无法工作，电流表检查电线、开关、接触电流无法流通的电路故障。无指示。点，修复或更换损坏部分。短路01020304短路原因现象解决方法电流不经过负载直接流通的电可能是由于电线短路、负载短电器可能瞬间烧毁，电流表指检查电线、负载、开关，修复或更换损坏部分，避免使用绝缘皮破损的电缆。路故障。路、开关短路等。示异常大。接触不良接触不良现象电路连接点接触不紧密的电路电器工作不稳定，时好时坏，电流表有时无指示。故障。原因解决方法可能是由于连接点松动、氧化、污垢等。检查连接点，清理氧化物、污垢，确保连接紧密。设备故障设备故障原因电器设备本身故障引起的电路故障。可能是由于电容器爆裂、线圈烧毁、零件松动等。现象解决方法电器无法工作，电流表无指示。检查电器设备，修复或更换损坏部分。03电路故障分析方法电压法总结词01通过测量电路中各点的电压，判断电压是否正常，从而确定故障位置。详细描述02电压法是利用电压表测量电路中各点的电压，并与正常值进行比较，找出电压异常的点，进一步确定故障原因和位置。这种方法适用于检查电源、用电器、连接线路等是否存在故障。注意事项03在测量电压时，应确保电路处于断路状态，以免造成设备损坏或人身安全事故。电阻法总结词通过测量电路中各段的电阻，判断电阻是否正常，从而确定故障位置。详细描述电阻法是利用万用表的电阻档测量电路中各段的电阻，并与正常值进行比较，找出电阻异常的点，进一步确定故障原因和位置。这种方法适用于检查连接线路、开关、用电器等是否存在故障。注意事项在测量电阻时，应确保电路处于断路状态，以免造成设备损坏或人身安全事故。短接法总结词通过将导线短接至可能存在故障的部位，判断是否能够恢复正常工作，从而确定故障位置。详细描述短接法是利用一根导线将可能存在故障的部位进行短接，观察电路是否恢复正常工作。如果短接后电路恢复正常工作，则说明该部位存在故障。这种方法适用于检查开关、接触器等是否存在接触不良或断路故障。注意事项在短接时，应确保导线接触良好，以免造成设备损坏或人身安全事故。同时，应先切断电源再进行短接操作。04电路故障排除实践排除断路故障总结词详细描述断路故障会导致电路无法正常工作，表现为电流无法流通。检查电路中是否有电线断裂、开关损坏或灯泡烧毁等情况，如有发现及时更换或修复。排除方法注意事项使用欧姆表或万用表检测电路中各点的电阻，找出断路点并修复。在排除断路故障时，应先断开电源，避免触电危险。排除短路故障总结词详细描述短路故障会导致电流过大，可能引发火灾检查电路中是否有电线短路、负载短路或开关短路等情况，如有发现及时更换或修复。等安全事故。排除方法注意事项逐一检查电路中的负载和开关，使用欧姆表或万用表检测电阻值，找出短路点并修复。在排除短路故障时，应先断开电源，避免电流过大引发火灾。排除接触不良故障总结词接触不良会导致电路时好时坏，影响设备正常运行。详细描述检查电路中是否有插头松动、接线端子松动或触点氧化等情况，如有发现及时紧固或清洁。排除方法使用欧姆表或万用表检测电路中各点的接触电阻，找出接触不良点并修复。注意事项在排除接触不良故障时，应先断开电源，避免触电危险。同时注意检查电线和设备的老化情况，及时更...
