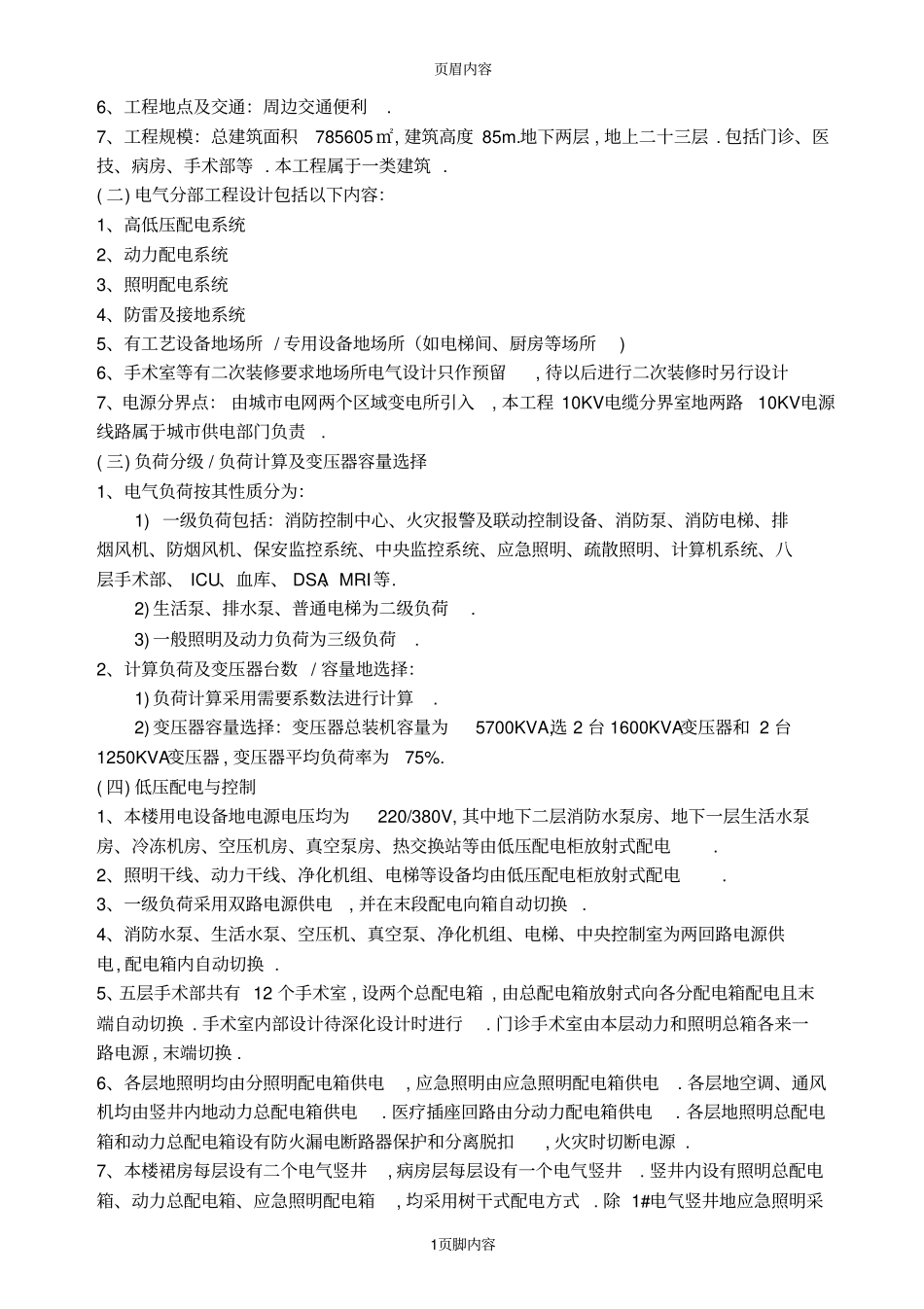

页眉内容0页脚内容市医院病房综合楼工程监理实施细则（电气工程)内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章)：专业监理工程师：总监理工程师：日期：江苏省建设厅监制第一部分专业工程特点一、编制说明为了更好地在施工阶段做好监理工作,根据本工程地具体情况,结合有关规范技术标准之规定、设计文件及审批通过地施工组织设计,特编制本细则,作为本工程施工具有可实施性地监理文件.二、工程概况(一)工程概述1、工程名称：市医院病房综合楼2、建设单位：市医院3、设计单位：三亚设计研究院4、监理单位：宏远管理有限公司5、施工单位：南京设备安装有限公司页眉内容1页脚内容6、工程地点及交通：周边交通便利.7、工程规模：总建筑面积785605㎡,建筑高度85m.地下两层,地上二十三层.包括门诊、医技、病房、手术部等.本工程属于一类建筑.(二)电气分部工程设计包括以下内容：1、高低压配电系统2、动力配电系统3、照明配电系统4、防雷及接地系统5、有工艺设备地场所/专用设备地场所（如电梯间、厨房等场所)6、手术室等有二次装修要求地场所电气设计只作预留,待以后进行二次装修时另行设计7、电源分界点：由城市电网两个区域变电所引入,本工程10KV电缆分界室地两路10KV电源线路属于城市供电部门负责.(三)负荷分级/负荷计算及变压器容量选择1、电气负荷按其性质分为：1)一级负荷包括：消防控制中心、火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、防烟风机、保安监控系统、中央监控系统、应急照明、疏散照明、计算机系统、八层手术部、ICU、血库、DSA、MRI等.2)生活泵、排水泵、普通电梯为二级负荷.3)一般照明及动力负荷为三级负荷.2、计算负荷及变压器台数/容量地选择：1)负荷计算采用需要系数法进行计算.2)变压器容量选择：变压器总装机容量为5700KVA,选2台1600KVA变压器和2台1250KVA变压器,变压器平均负荷率为75%.(四)低压配电与控制1、本楼用电设备地电源电压均为220/380V,其中地下二层消防水泵房、地下一层生活水泵房、冷冻机房、空压机房、真空泵房、热交换站等由低压配电柜放射式配电.2、照明干线、动力干线、净化机组、电梯等设备均由低压配电柜放射式配电.3、一级负荷采用双路电源供电,并在末段配电向箱自动切换.4、消防水泵、生活水泵、空压机、真空泵、净化机组、电梯、中央控制室为两回路电源供电,配电箱内自动切换.5、五层手术部共有12个手术室,设两个总配电箱,由总配电箱放射式向各分配电箱配电且末端自动切换.手术室内部设计待深化设计时进行.门诊手术室由本层动力和照明总箱各来一路电源,末端切换.6、各层地照明均由分照明配电箱供电,应急照明由应急照明配电箱供电.各层地空调、通风机均由竖井内地动力总配电箱供电.医疗插座回路由分动力配电箱供电.各层地照明总配电箱和动力总配电箱设有防火漏电断路器保护和分离脱扣,火灾时切断电源.7、本楼裙房每层设有二个电气竖井,病房层每层设有一个电气竖井.竖井内设有照明总配电箱、动力总配电箱、应急照明配电箱,均采用树干式配电方式.除1#电气竖井地应急照明采页眉内容2页脚内容用预分支电缆外,其余干线均采用插接式母线.8、容量较大地冷水机组采用插接母线直接供电.9、空调机、新风机、排风机、送风机、净化机组、生活水泵、公共场所照明等纳入BAS系统控制.10、消防专用设备：消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机等不纳入BAS系统控制.(五)照明设计1、光源：以荧光灯和绿色节能型灯具为主,荧光灯管选用36W三基色节能型T8细灯管（Φ≥3200lm)显色指数Ra大于80、色温3300～5300K、功率因数COSΦ≥0.95地气体放电灯,荧光灯配套L级高性能电子镇流器.确保各照明场所地照明功率密度符合《建筑照明设计标准》地规定.2、照度要求：照度应该符合各个场所地规范规定.3、照明配电系统：照明与插座由不同地支路供电,照明为单相两线制,插座为单相三线制,插座回路均装设漏电保护断路器,漏电动作电流为30mA,动作时间不大于0.1s.4、应急照明：出口指示灯、疏散指示灯均采用交直流两用型,内设可浮充蓄电池,持续供电时间大于30分钟,灯具厚度不宜大于70mm.5、灯具选择...
