发电机和变压器的中性点课件VIP免费

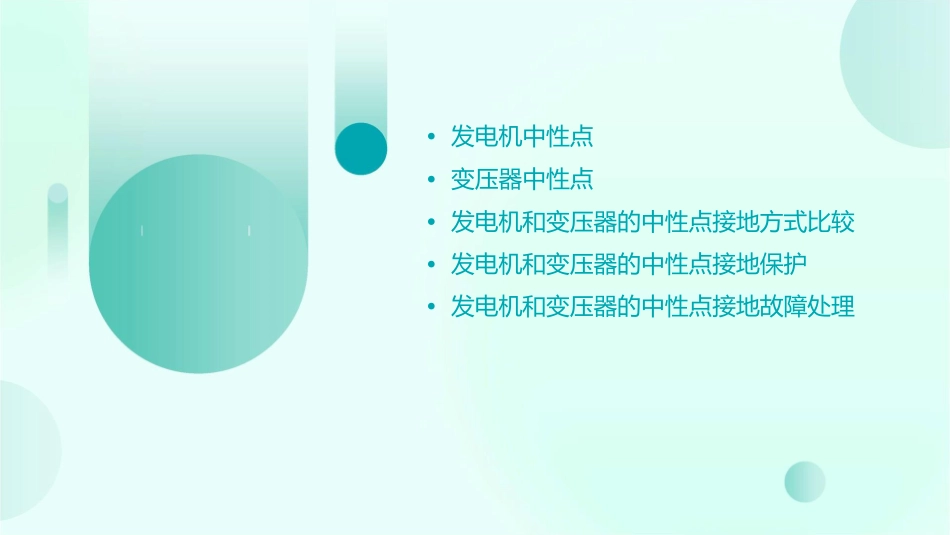

发电机和变压器的中性点课件•发电机中性点•变压器中性点•发电机和变压器的中性点接地方式比较•发电机和变压器的中性点接地保护•发电机和变压器的中性点接地故障处理01发电机中性点发电机中性点的定义发电机中性点发电机定子绕组的公共端，通常与中性线连接。中性线在三相四线制系统中，中性线是发电机或变压器的中性点与大地相连的导线。发电机中性点的接地方式直接接地中性点通过大地直接接地，适用于低电压、大电流的发电机。不接地中性点不直接接地，适用于高压发电机。发电机中性点的接地作用降低相电压提高设备安全性通过接地，将相电压降低到更安全的范围。接地能够减少触电和火灾等事故的风险。防止设备损坏接地可以防止设备因过电压而损坏。02变压器中性点变压器中性点的定义变压器中性点：指变压器三相绕组星形连接的公共点。中性点的接地与否以及接地方式对变压器的正常运行和保护至关重要。在中性点上，三相电压相位相同，但幅值相等。变压器中性点的接地方式010203直接接地不接地经消弧线圈接地中性点直接与大地相连，适用于110kV及以上电压等级的变压器。中性点不与大地相连，适用于35kV及以下电压等级的变压器。中性点通过消弧线圈与大地相连，适用于较大接地电流的变压器。变压器中性点的接地作用维持三相电压平衡01中性点接地可以减小三相电压的偏移，维持三相电压平衡。防止单相接地故障时过电压0203中性点接地可以限制单相接地故障时的过电压，保护变压器绝缘不受损坏。提供继电保护装置的工作电源中性点接地可以提供继电保护装置的工作电源，实现保护装置的正常运行。发电机和变压器的中性点接地方式比较03接地方式的异同相同点发电机和变压器的中性点接地方式在某些方面是相似的，例如都需要考虑设备的安全运行和保护措施。不同点发电机和变压器的中性点接地方式在实现方式和应用场景上存在差异，例如发电机的接地方式需要考虑发电机的运行特性和保护要求，而变压器的接地方式则需要考虑变压器的运行特性和输电系统的保护要求。接地方式的选择因素设备类型输电系统电压等级接地条件不同类型的发电机和变压器需要采用不同的中性点接地方式，以满足其运行特性和保护要求。不同电压等级的输电系统需要采用不同的中性点接地方式，以实现系统的安全稳定运行。不同的接地条件对中性点接地方式的选择也有影响，例如土壤电阻率、雷电活动等因素。接地方式的应用场景发电厂发电机中性点接地方式的选择需要考虑发电厂的运行特性和保护要求，以确保发电机的安全稳定运行。变电站变压器中性点接地方式的选择需要考虑变电站的运行特性和保护要求，以确保输电系统的安全稳定运行。发电机和变压器的中性点接地保护04中性点接地保护的种类零序电流保护零序电压保护接地距离保护剩余电流保护通过检测接地故障点到保护装置的距离来检测接地故障。通过检测中性点电流是否与中性线电流相等来检测接地故障。通过检测中性点电流是否为零来检测接地故障。通过检测中性点电压是否为零来检测接地故障。中性点接地保护的原理当发电机或变压器发生单相接地故障时，中性点电压会发生变化，从而引起中性点电流的变化。中性点接地保护就是通过检测这些变化来检测接地故障。中性点接地保护可以快速地检测到接地故障，并及时切断故障线路，以防止故障扩大。中性点接地保护的应用01在发电厂和变电站中，发电机和变压器是重要的电气设备，其正常运行对于电力系统的稳定性和可靠性至关重要。02中性点接地保护的应用可以有效地提高发电机和变压器的安全性和可靠性，保障电力系统的正常运行。发电机和变压器的中性点接地故障处理05中性点接地故障的判断方法绝缘电阻检测定期检测发电机和变压器的中性点绝缘电阻，若电阻值低于规定值，则可能存在接地故障。电流检测通过检测中性点接地线上的电流，判断接地故障是否存在。相位和电压检测通过检测中性点的相位和电压，判断是否存在接地故障。中性点接地故障的处理方法寻找故障点修复故障重新测试通过使用适当的检测仪器，寻找根据故障的性质和严重程度，采取相应的修复措施，如更换损坏的部件或修复接触不良的连接。修复完成后，对发电机和变压器...
