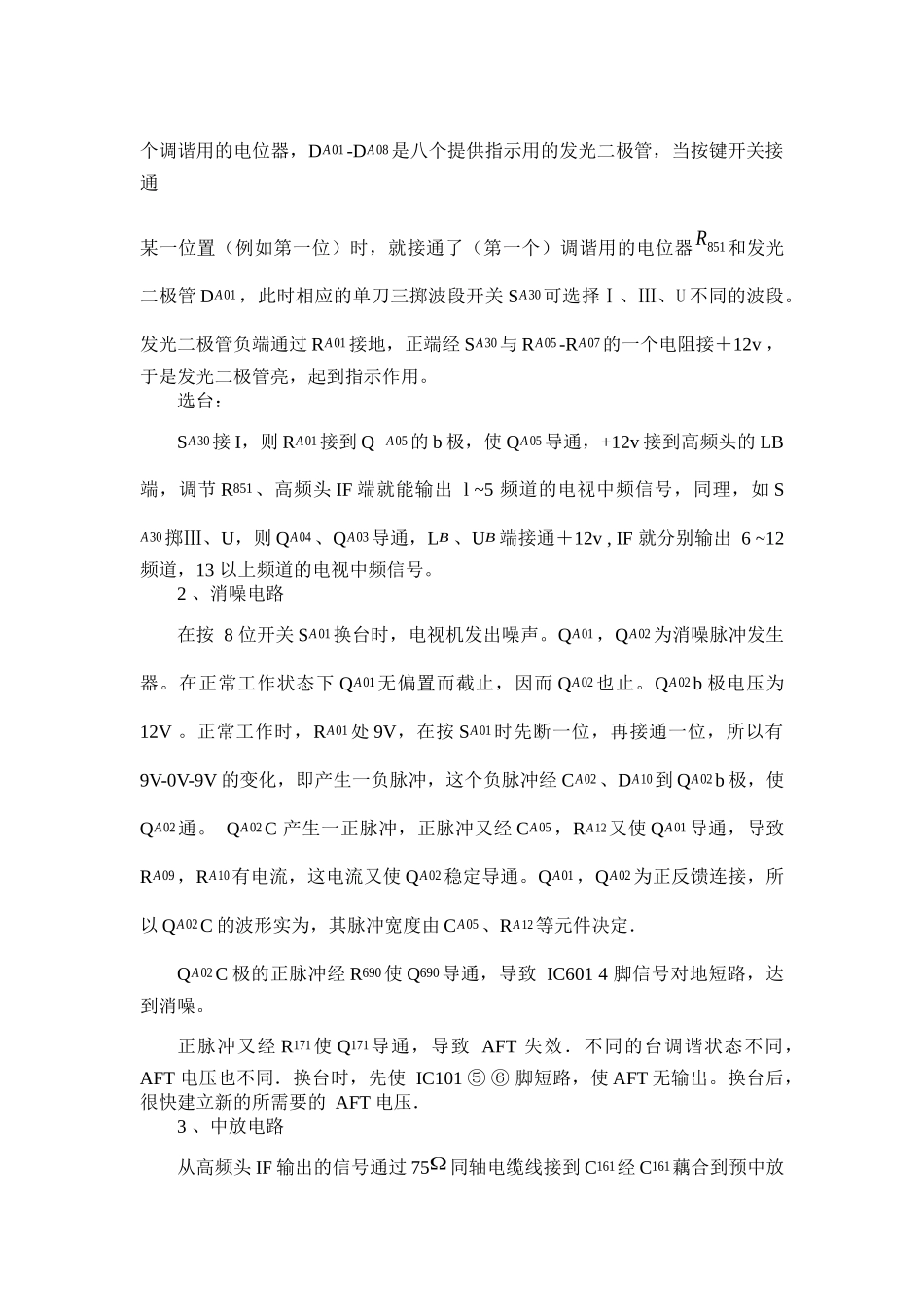

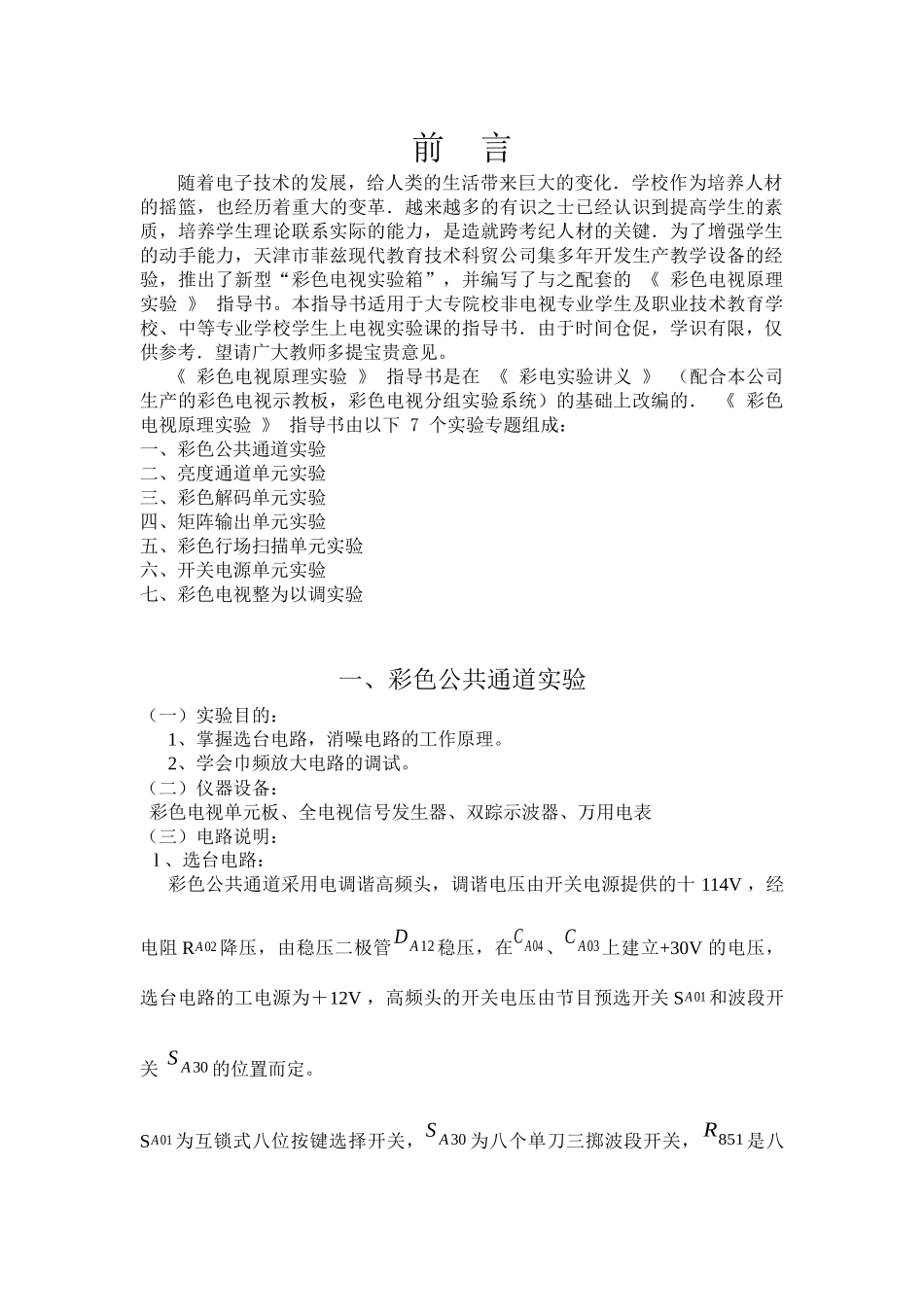

前言随着电子技术的发展，给人类的生活带来巨大的变化．学校作为培养人材的摇篮，也经历着重大的变革．越来越多的有识之士已经认识到提高学生的素质，培养学生理论联系实际的能力，是造就跨考纪人材的关键．为了增强学生的动手能力，天津市菲兹现代教育技术科贸公司集多年开发生产教学设备的经验，推出了新型“彩色电视实验箱”，并编写了与之配套的《彩色电视原理实验》指导书。本指导书适用于大专院校非电视专业学生及职业技术教育学校、中等专业学校学生上电视实验课的指导书．由于时间仓促，学识有限，仅供参考．望请广大教师多提宝贵意见。《彩色电视原理实验》指导书是在《彩电实验讲义》（配合本公司生产的彩色电视示教板，彩色电视分组实验系统）的基础上改编的．《彩色电视原理实验》指导书由以下7个实验专题组成：一、彩色公共通道实验二、亮度通道单元实验三、彩色解码单元实验四、矩阵输出单元实验五、彩色行场扫描单元实验六、开关电源单元实验七、彩色电视整为以调实验一、彩色公共通道实验（一）实验目的：1、掌握选台电路，消噪电路的工作原理。2、学会巾频放大电路的调试。（二）仪器设备：彩色电视单元板、全电视信号发生器、双踪示波器、万用电表（三）电路说明：l、选台电路：彩色公共通道采用电调谐高频头，调谐电压由开关电源提供的十114V，经电阻RA02降压，由稳压二极管DA12稳压，在CA04、CA03上建立+30V的电压，选台电路的工电源为＋12V，高频头的开关电压由节目预选开关SA01和波段开关SA30的位置而定。SA01为互锁式八位按键选择开关，SA30为八个单刀三掷波段开关，R851是八个调谐用的电位器，DA01-DA08是八个提供指示用的发光二极管，当按键开关接通某一位置（例如第一位）时，就接通了（第一个）调谐用的电位器R851和发光二极管DA01，此时相应的单刀三掷波段开关SA30可选择Ⅰ、Ⅲ、U不同的波段。发光二极管负端通过RA01接地，正端经SA30与RA05-RA07的一个电阻接＋12v，于是发光二极管亮，起到指示作用。选台：SA30接I，则RA01接到QA05的b极，使QA05导通，+12v接到高频头的LB端，调节R851、高频头IF端就能输出l~5频道的电视中频信号，同理，如SA30掷Ⅲ、U，则QA04、QA03导通，LB、UB端接通＋12v,IF就分别输出6~12频道，13以上频道的电视中频信号。2、消噪电路在按8位开关SA01换台时，电视机发出噪声。QA01，QA02为消噪脉冲发生器。在正常工作状态下QA01无偏置而截止，因而QA02也止。QA02b极电压为12V。正常工作时，RA01处9V，在按SA01时先断一位，再接通一位，所以有9V-0V-9V的变化，即产生一负脉冲，这个负脉冲经CA02、DA10到QA02b极，使QA02通。QA02C产生一正脉冲，正脉冲又经CA05，RA12又使QA01导通，导致RA09，RA10有电流，这电流又使QA02稳定导通。QA01，QA02为正反馈连接，所以QA02C的波形实为，其脉冲宽度由CA05、RA12等元件决定．QA02C极的正脉冲经R690使Q690导通，导致IC6014脚信号对地短路，达到消噪。正脉冲又经R171使Q171导通，导致AFT失效．不同的台调谐状态不同，AFT电压也不同．换台时，先使IC101⑤⑥脚短路，使AFT无输出。换台后，很快建立新的所需要的AFT电压．3、中放电路从高频头IF输出的信号通过75Ω同轴电缆线接到C161经C161藕合到预中放管C161b上。C161的增益用于补偿声表面滤波器Z101的损耗。Z101可确保中频特性的要求，它不仅选择性好，且频带宽、群延时特性好．经Z101的信号接到IC101的（1）（16）二脚．在IC101内经双差分放大器进行三级放大，视频同步检波后，由（12）脚输出全电视信号。C102为使中放稳定，防止自激，在IC101（2）（15）脚并接的负反馈电容。IC101内部有AGC电路，接（14）脚的C101、R101是中放AGC的滤波电路。接ICIol(3)脚的半可变电阻R151是调节高放AGC起控点的。（4）脚输出的反向AGC对高频头的增益进行有效的控制。信号弱时，（4）脚电压低，高频头增益高．IC101（8）(9)脚接的L103是谐振回路，谐振在38MHZ甩的图象中频频率上，给视频同步检波提供38MHZ开关取样信号。(7)（10）两脚上接的L171为移相网络，它将38MHZ的载波信号移相900，并与输入38MHZ的载波信号进行相位比较，若高频头本振不准，则产生的38M...
