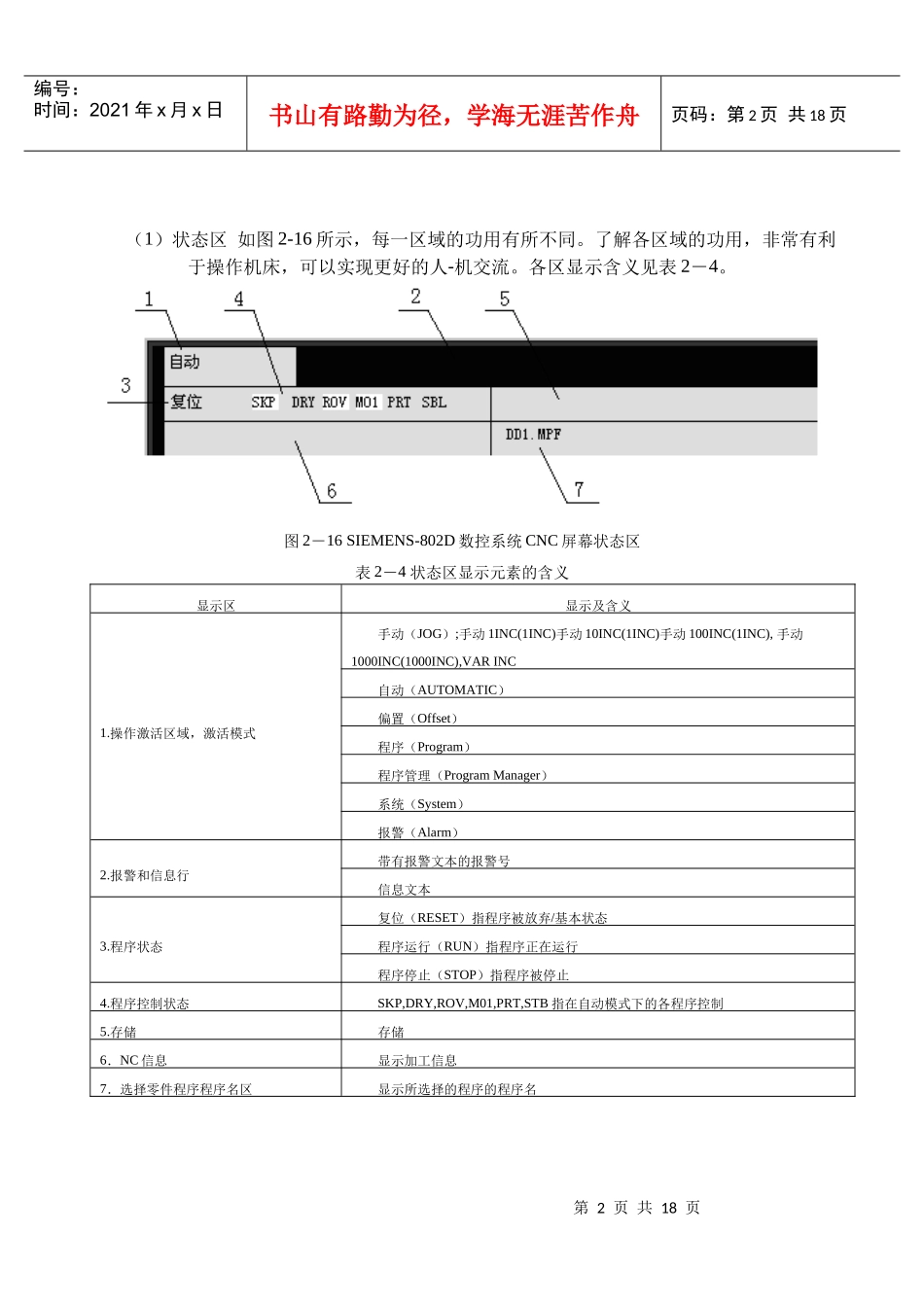

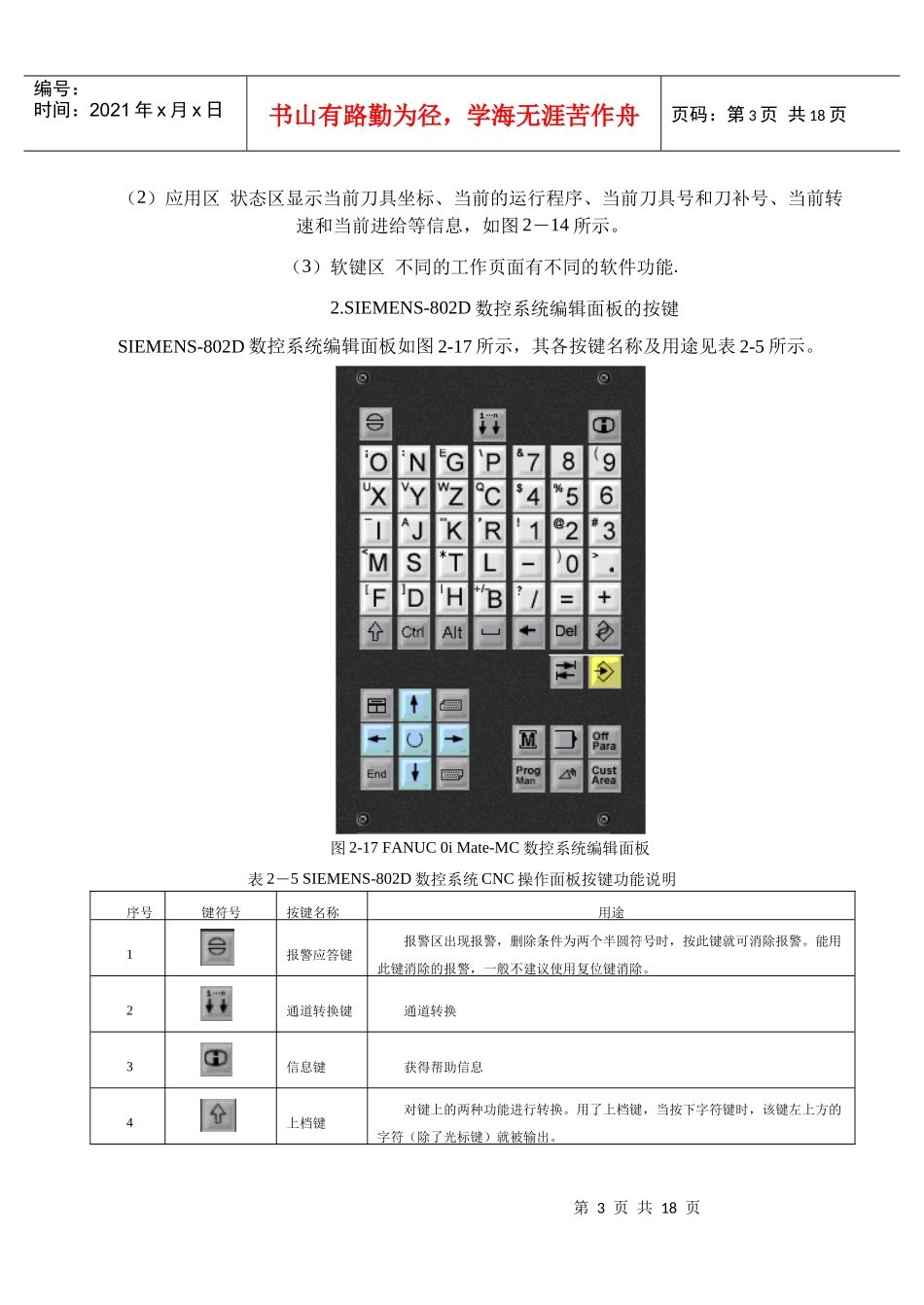

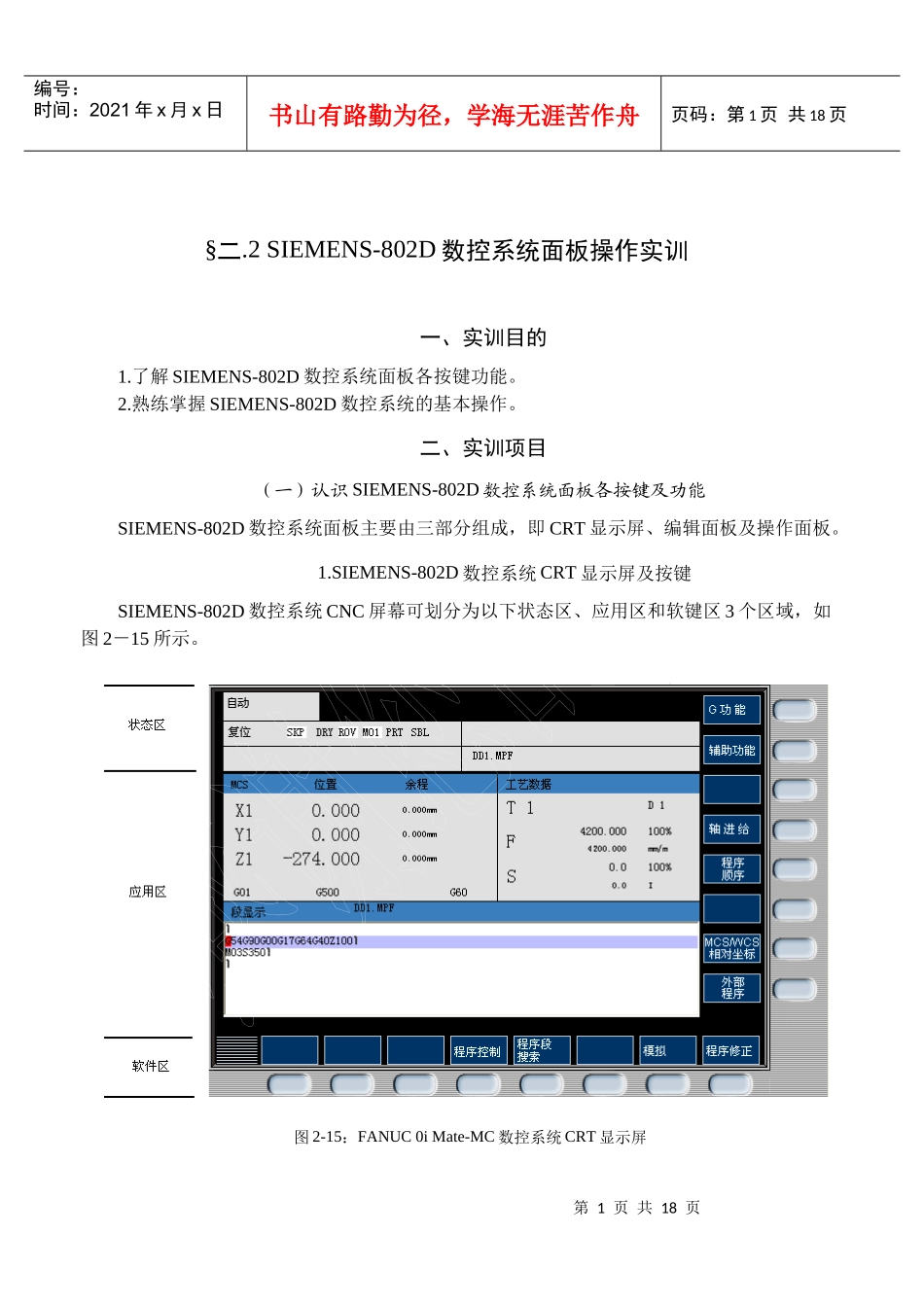

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页§二.2SIEMENS-802D数控系统面板操作实训一、实训目的1.了解SIEMENS-802D数控系统面板各按键功能。2.熟练掌握SIEMENS-802D数控系统的基本操作。二、实训项目（一）认识SIEMENS-802D数控系统面板各按键及功能SIEMENS-802D数控系统面板主要由三部分组成，即CRT显示屏、编辑面板及操作面板。1.SIEMENS-802D数控系统CRT显示屏及按键SIEMENS-802D数控系统CNC屏幕可划分为以下状态区、应用区和软键区3个区域，如图2－15所示。图2-15：FANUC0iMate-MC数控系统CRT显示屏第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页（1）状态区如图2-16所示，每一区域的功用有所不同。了解各区域的功用，非常有利于操作机床，可以实现更好的人-机交流。各区显示含义见表2－4。图2－16SIEMENS-802D数控系统CNC屏幕状态区表2－4状态区显示元素的含义显示区显示及含义1.操作激活区域，激活模式手动（JOG）;手动1INC(1INC)手动10INC(1INC)手动100INC(1INC),手动1000INC(1000INC),VARINC自动（AUTOMATIC）偏置（Offset）程序（Program）程序管理（ProgramManager）系统（System）报警（Alarm）2.报警和信息行带有报警文本的报警号信息文本3.程序状态复位（RESET）指程序被放弃/基本状态程序运行（RUN）指程序正在运行程序停止（STOP）指程序被停止4.程序控制状态SKP,DRY,ROV,M01,PRT,STB指在自动模式下的各程序控制5.存储存储6．NC信息显示加工信息7．选择零件程序程序名区显示所选择的程序的程序名第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页（2）应用区状态区显示当前刀具坐标、当前的运行程序、当前刀具号和刀补号、当前转速和当前进给等信息，如图2－14所示。（3）软键区不同的工作页面有不同的软件功能.2.SIEMENS-802D数控系统编辑面板的按键SIEMENS-802D数控系统编辑面板如图2-17所示，其各按键名称及用途见表2-5所示。图2-17FANUC0iMate-MC数控系统编辑面板表2－5SIEMENS-802D数控系统CNC操作面板按键功能说明序号键符号按键名称用途1报警应答键报警区出现报警，删除条件为两个半圆符号时，按此键就可消除报警。能用此键消除的报警，一般不建议使用复位键消除。2通道转换键通道转换3信息键获得帮助信息4上档键对键上的两种功能进行转换。用了上档键，当按下字符键时，该键左上方的字符（除了光标键）就被输出。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页5空格键按此键可以在程序中插入空格。6删除键（退格键）自右向左删除字符7删除键自左向右删除字符8制表键制表用9回车/输入键1.接受一个编辑值。2.打开、关闭一个文件目录。3.打开文件。10、翻页键将光标从所在屏幕向上、向下翻页。11加工操作区域键按此键，进入机床加工区域。12程序操作区域键按此键，进入程序操作区域，录入和修改程序。13参数操作区域键按此键，进入参数操作区域，输入补偿和设定参数数值。14程序管理操作区域键按此键，进入程序管理操作区域。15报警/系统操作区域键查看系统参数。16选择转换键一般用于单选、多选框选定或取消某选项。17、、光标移动键将光标向所指方向移动一个字符（上、下、左、右）。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页3.SIEMENS-802D数控系统机床操作面板的按键及旋钮SIEMENS-802D系统VMC650数控加工中心机床的操作面板如图2-18示，控制面板上键和按钮的功能的详细说明见表2－6。图2－18SIEMENS-802D系统VMC650数控加工中心机床的控制面板表2－6SIEMENS-802D系统VMC650数控加工中心机床控制面板各键和按钮的功能：序号键、旋钮符号键、旋钮名称功能说明1急停按钮【急停】按钮：按下急停按钮，机床的伺服系统电源被切断。用于加工过程中出现意外时紧急停止。2方式选择旋钮用于选择一种工作方式：Re-Po(编辑)模式：用于编写、修改程序。AUTO(自动加工)模式：用于自动连续执行程序来加工工件。D...
