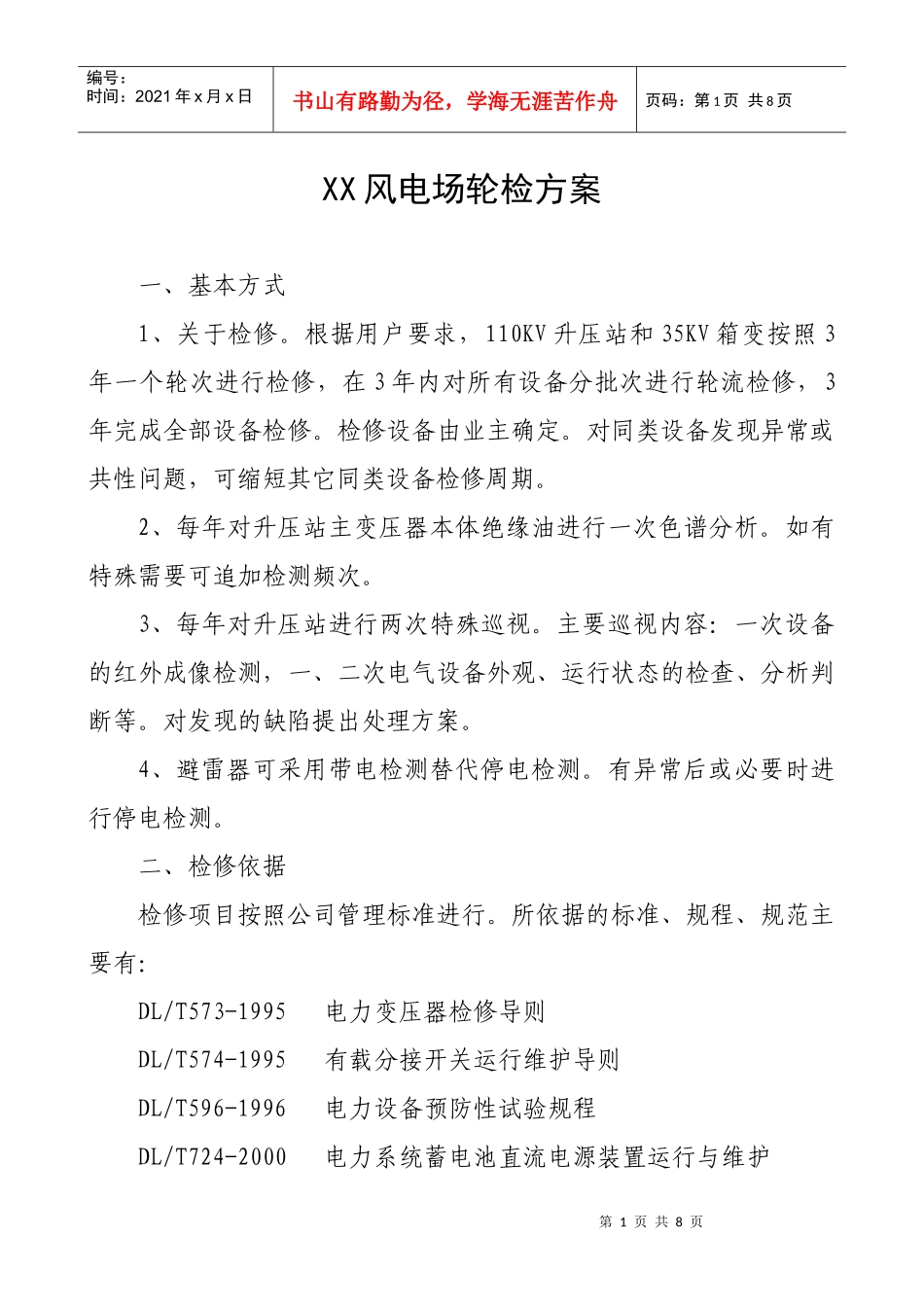

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页XX风电场轮检方案一、基本方式1、关于检修。根据用户要求，110KV升压站和35KV箱变按照3年一个轮次进行检修，在3年内对所有设备分批次进行轮流检修，3年完成全部设备检修。检修设备由业主确定。对同类设备发现异常或共性问题，可缩短其它同类设备检修周期。2、每年对升压站主变压器本体绝缘油进行一次色谱分析。如有特殊需要可追加检测频次。3、每年对升压站进行两次特殊巡视。主要巡视内容：一次设备的红外成像检测，一、二次电气设备外观、运行状态的检查、分析判断等。对发现的缺陷提出处理方案。4、避雷器可采用带电检测替代停电检测。有异常后或必要时进行停电检测。二、检修依据检修项目按照公司管理标准进行。所依据的标准、规程、规范主要有：DL/T573-1995电力变压器检修导则DL/T574-1995有载分接开关运行维护导则DL/T596-1996电力设备预防性试验规程DL/T724-2000电力系统蓄电池直流电源装置运行与维护第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页DL/T727-2000互感器运行检修导则DL5009.1-2002电力建设安全工作规程SD110-1983电测量指示仪表检验规程国家电网公司输变电设备检修规范。三、检修项目110KV变压器检修项目序号项目检修内容备注1本体等检修1、各引线、线夹等部位各部螺栓紧固程度检查并处理22、外绝缘检查，瓷套清扫33、油箱本体清扫，各部位渗漏油检查处理44、本体油位检查55、储油柜、压力释放阀等检查66、冷却系统检查77、测温系统检查88、气体继电器检查，功能检查99、有载调压系统检查（重点检查核对电压和档位是否一致、检查电气元件的完整性、检查操作是否正常）1010、各阀门的工作位置检查1111、高压套管顶部结构、密封性、小套等检查12电气试验等1、绕组连同套管的绝缘电阻测试132、绕组连同套管的介损测试143、高压套管的绝缘电阻测试154、高压套管的电容量、介损测试165、各绕组直流电阻检测186、铁心接地电流测试198、绕组变形测试20绝缘油试验1、绝缘油色谱分析212、绝缘油含水量检测223、绝缘油击穿电压试验244、绝缘油PH值检测255、绝缘油酸值检测第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页110KV电流互感器检修项目序号项目检修内容备注1本体等检修1、各引线、线夹等部位各部螺栓紧固程度检查并处理22、外绝缘检查，瓷套清扫33、一二次引线检查54、SF6密度继电器检查65、充油式CT油箱及膨胀器检查76、油位或气压检查8电气试验等1、绝缘电阻测试92、充油式CT介损测试12绝缘油试验1、绝缘油色谱分析132、绝缘油含水量检测143、SF6其它微水检测110KV电压互感器检修项目序号项目检修内容备注1本体等检修1、各引线、线夹等部位各部螺栓紧固程度检查并处理22、外绝缘检查，瓷套清扫33、一二次引线检查44、油位检查5电气试验等1、绝缘电阻测试62、电容单元电容量及介损测试73、电磁单元一二次绕组直流电阻检测110KV及35KV避雷器检修项目序号项目检修内容备注1本体等检修1、各引线、线夹等部位各部螺栓紧固程度检查并处理22、底座及计数器检查33、外绝缘检查，瓷套清扫4电气试验等1、绝缘电阻测试52、1mA直流参考电压测试如开展带电测试可不进行63、直流参考电流测试35KV箱式变压器检修项目序号项目检修内容备注1本体等检修1、各引线、线夹等部位各部螺栓紧固程度检查并处理含低压侧出线连接检查第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页22、外绝缘检查，瓷套清扫33、油箱本体清扫，各部位渗漏油检查处理44、本体油位检查55、储油柜、压力释放阀等检查66、气体继电器检查，功能检查77、各阀门的工作位置检查8电气试验等1、绕组连同套管的绝缘电阻测试92、各绕组直流电阻检测12绝缘油试验1、绝缘油含水量检测132、绝缘油击穿电压试验143、绝缘油闪电测试154、绝缘油PH值检测165、绝缘油酸值检测35KV电缆检修项目序号项目检修内容备注1本体检修1、各接线板、接线头等部位各部螺栓紧固程度检查并处理22、对打开的...
