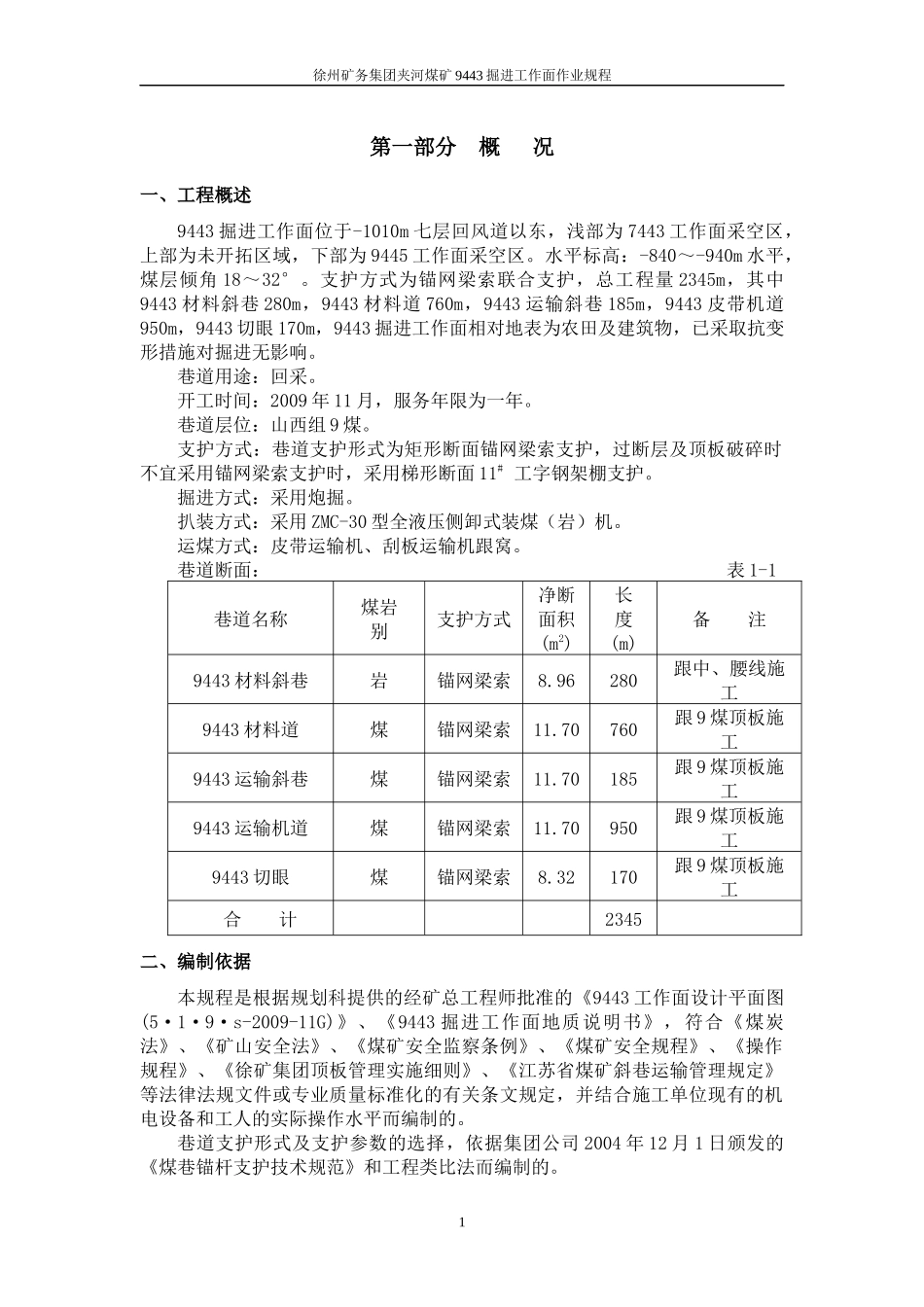

徐州矿务集团夹河煤矿9443掘进工作面作业规程第一部分概况一、工程概述9443掘进工作面位于-1010m七层回风道以东，浅部为7443工作面采空区，上部为未开拓区域，下部为9445工作面采空区。水平标高：-840～-940m水平，煤层倾角18～32°。支护方式为锚网梁索联合支护，总工程量2345m，其中9443材料斜巷280m，9443材料道760m，9443运输斜巷185m，9443皮带机道950m，9443切眼170m，9443掘进工作面相对地表为农田及建筑物，已采取抗变形措施对掘进无影响。巷道用途：回采。开工时间：2009年11月，服务年限为一年。巷道层位：山西组9煤。支护方式：巷道支护形式为矩形断面锚网梁索支护，过断层及顶板破碎时不宜采用锚网梁索支护时，采用梯形断面11#工字钢架棚支护。掘进方式：采用炮掘。扒装方式：采用ZMC-30型全液压侧卸式装煤（岩）机。运煤方式：皮带运输机、刮板运输机跟窝。巷道断面：表1-1巷道名称煤岩别支护方式净断面积(m2)长度(m)备注9443材料斜巷岩锚网梁索8.96280跟中、腰线施工9443材料道煤锚网梁索11.70760跟9煤顶板施工9443运输斜巷煤锚网梁索11.70185跟9煤顶板施工9443运输机道煤锚网梁索11.70950跟9煤顶板施工9443切眼煤锚网梁索8.32170跟9煤顶板施工合计2345二、编制依据本规程是根据规划科提供的经矿总工程师批准的《9443工作面设计平面图(5·1·9·s-2009-11G)》、《9443掘进工作面地质说明书》，符合《煤炭法》、《矿山安全法》、《煤矿安全监察条例》、《煤矿安全规程》、《操作规程》、《徐矿集团顶板管理实施细则》、《江苏省煤矿斜巷运输管理规定》等法律法规文件或专业质量标准化的有关条文规定，并结合施工单位现有的机电设备和工人的实际操作水平而编制的。巷道支护形式及支护参数的选择，依据集团公司2004年12月1日颁发的《煤巷锚杆支护技术规范》和工程类比法而编制的。1徐州矿务集团夹河煤矿9443掘进工作面作业规程三、矿压资料根据同一地区同一煤层相邻巷道原9445工作面矿压观测资料，推测9443掘进工作面巷道围岩变形量为：1、顶底板最大变形量：140mm/a。2、两帮相对变形量：100mm/a。3、断面收缩率：15%。2徐州矿务集团夹河煤矿9443掘进工作面作业规程3徐州矿务集团夹河煤矿9443掘进工作面作业规程第二部分地质说明书地质文字说明表2-1概况煤层名称9水平名称(m)-1010采区名称西一采区巷道名称9443地面标高(m)41.1～42工作面标高(m)-840～-940地面位置该面位于18～21勘探线之间,大丁场村东北，相应地物为农田，建筑物。井下位置及四邻采掘情况该面位于-1010m七层回风道以东，东到夹张边界。浅部为7443工作面（回采结束），下部9445工作面（回采结束）,上部尚未开掘。走向长倾向长面积（m2）101500580175煤层及地层煤层总厚（m）1.1～2.8煤层结构较简单煤层倾角（゜）18～321.823该面煤层结构较简单，煤厚1.1～2.8m，平均1.8m。九煤分上下层，下层煤厚0.7m，夹矸厚0.6～1.1m，平均0.7m。煤层顶底板类别岩石名称厚度（m）岩性特征顶板伪顶页岩0．2～0.4岩性破碎，含炭纹，局部赋存。直接顶砂岩3.8细粒以碎屑为主，泥质结构，含炭纹。老顶无坚实老顶底板直接底砂泥岩15.7灰～灰黑色，含植物化石，含砂细而匀，断口平坦状。老底砂岩中细粒，以石英长石为主，地质构造该面煤层走向为NE20゜～NE30゜，倾向NW，倾角18゜～32゜之间，平均23゜，影响掘进的主要地质因素为断层，影响较大的断层产状要素如下。构造名称性质产状（褶曲轴面）对掘进的影响程度走向(°)倾向(°)倾角(°)落差（m）4徐州矿务集团夹河煤矿9443掘进工作面作业规程1号2号3号4号5号6号正断层正断层正断层正断层正断层正断层3370334829021231609378209246°46～56°52°46～56°46°46°H=0～8mH=0～8mH=10mH=0～5mH=3.5mH=2.0m有影响有影响有影响有影响有影响有影响接上表5徐州矿务集团夹河煤矿9443掘进工作面作业规程水文地质该面靠近7443工作面（回采结束），9煤顶板赋存细～中粒砂岩，且多为钙泥质胶结，裂隙发育，掘进过程中有可能出现淋（涌）水。7441工作面里低外高，回采结束后采空区有积水。最大涌水量（m3/h）15正常涌水量（m3/h）10防治措施1、在巷道低洼处按装相应的排水设备，加强...
