华能怀来风电场495MW工程风机基础及箱变基础工程强夯地基处理工程施工方案VIP免费

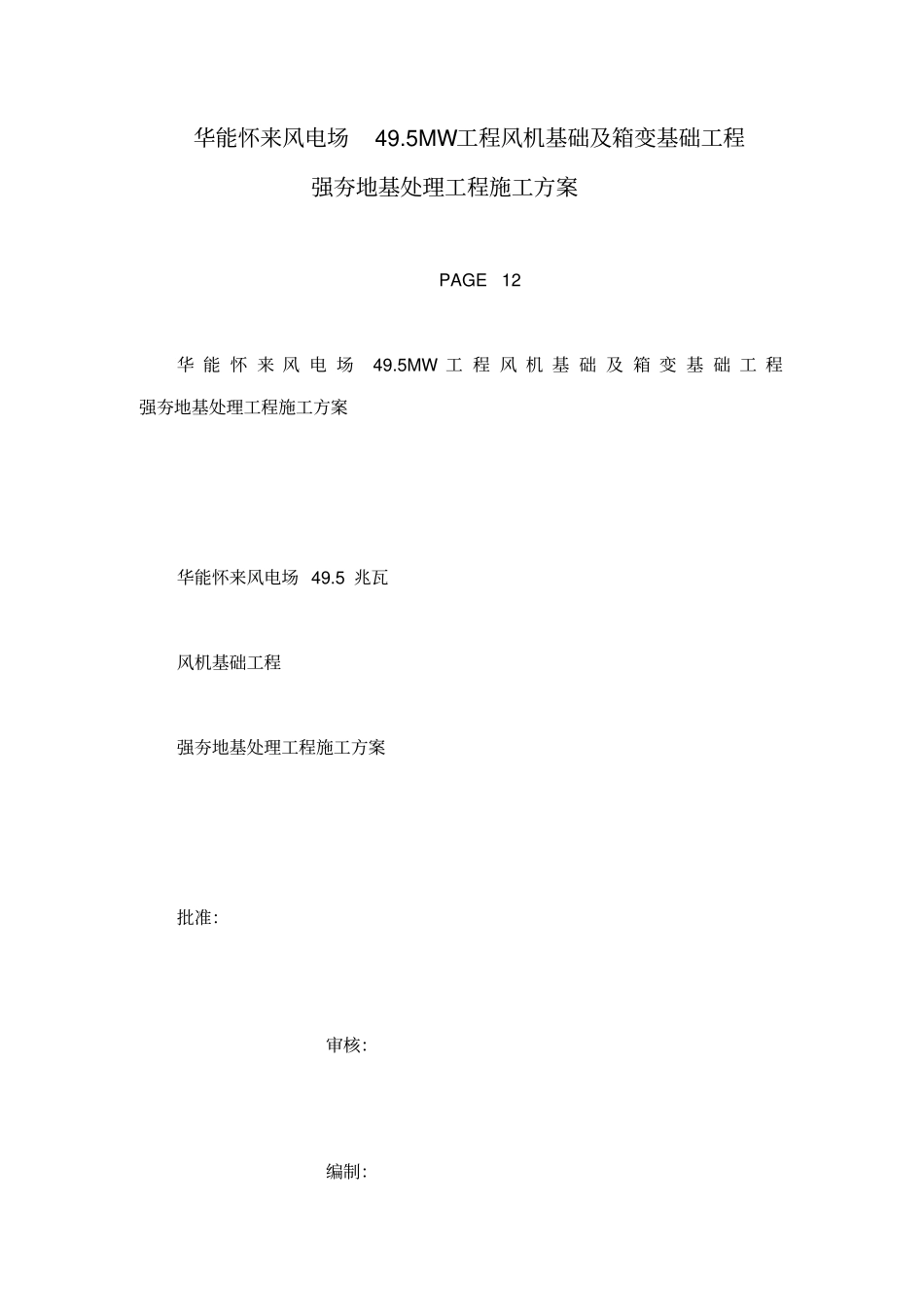

华能怀来风电场495MW工程风机基础及箱变基础工程强夯地基处理工程施工方案_第1页
1/21

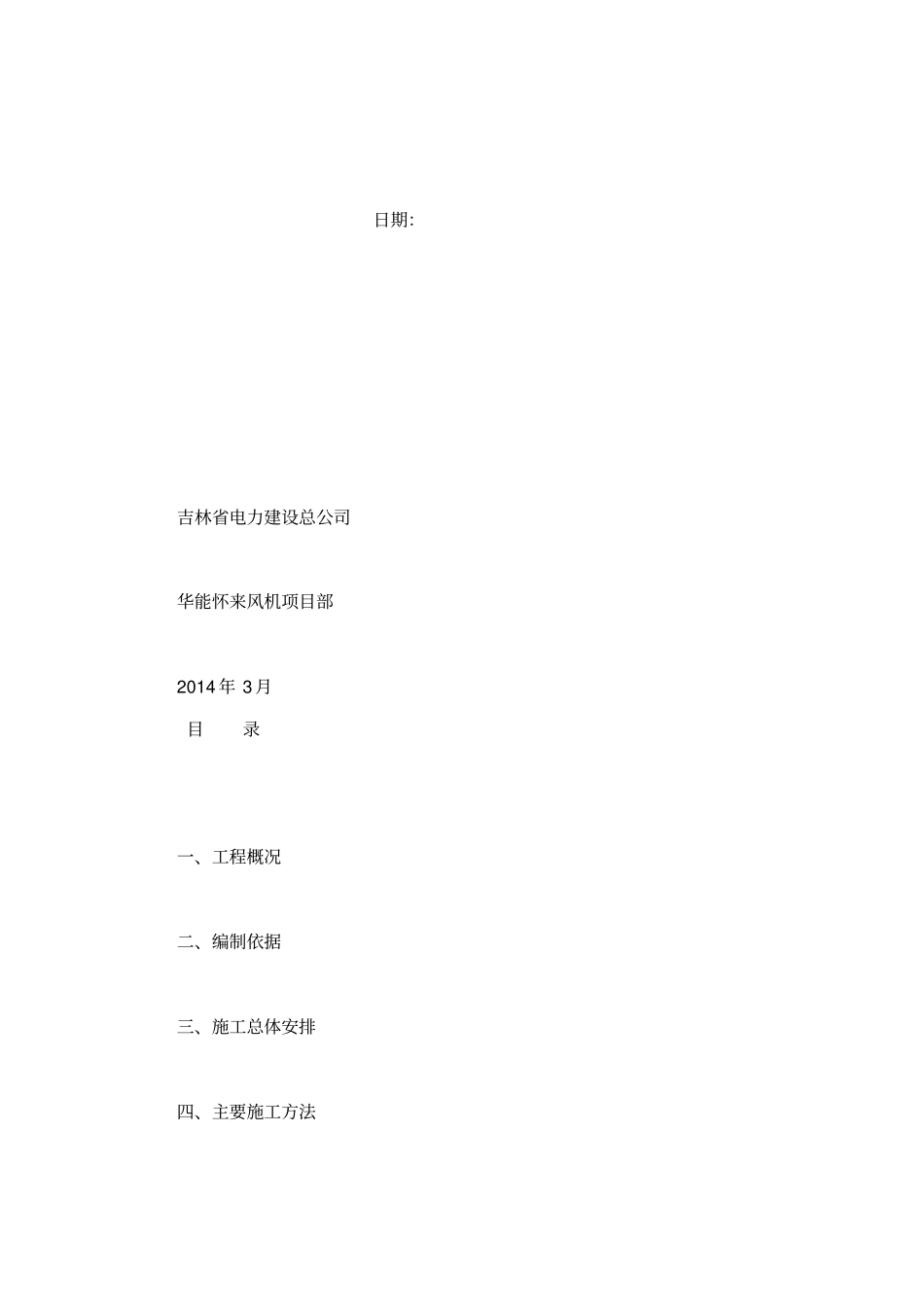

华能怀来风电场495MW工程风机基础及箱变基础工程强夯地基处理工程施工方案_第2页
2/21

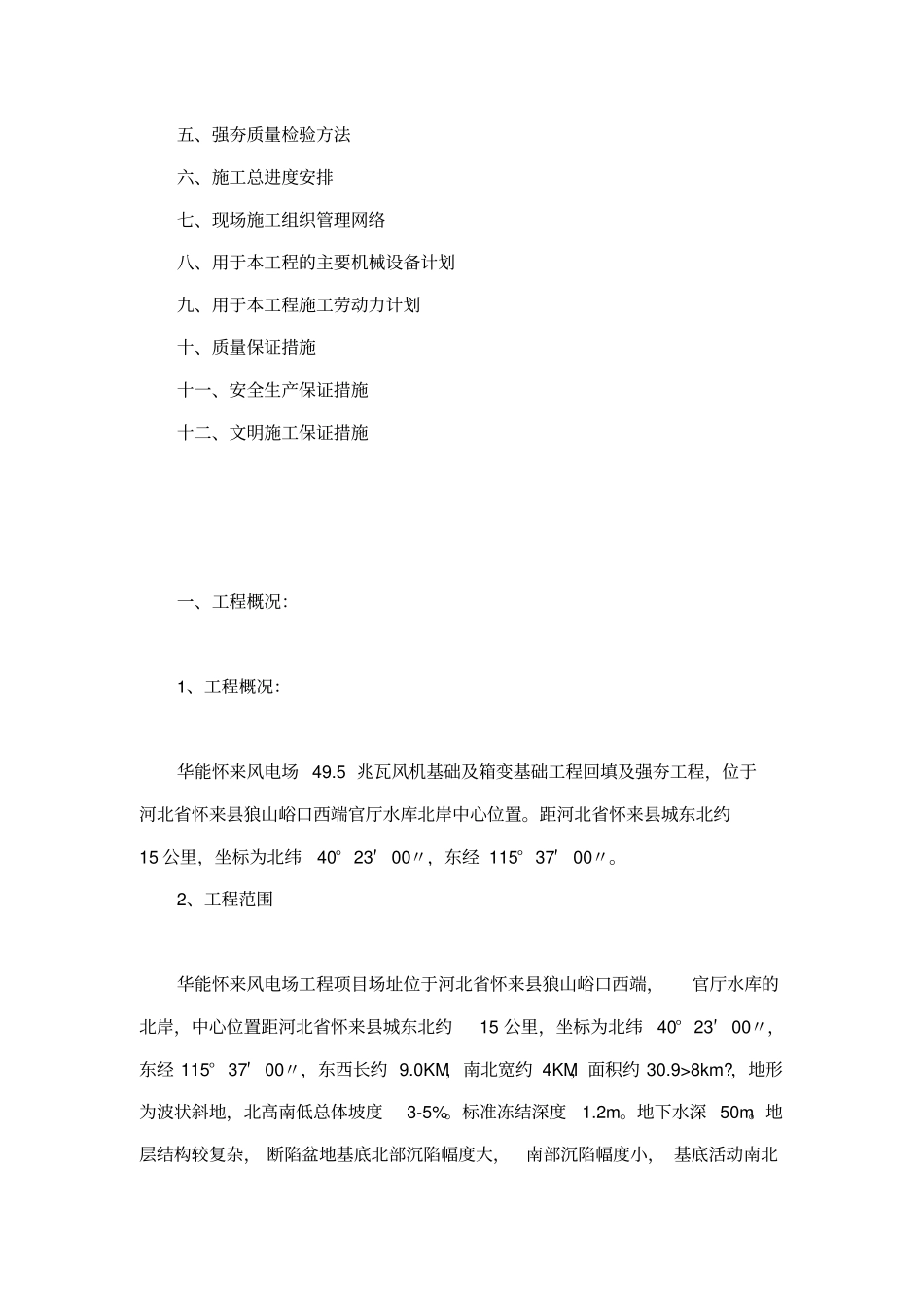

华能怀来风电场495MW工程风机基础及箱变基础工程强夯地基处理工程施工方案_第3页
3/21
华能怀来风电场49.5MW工程风机基础及箱变基础工程强夯地基处理工程施工方案PAGE12华能怀来风电场49.5MW工程风机基础及箱变基础工程强夯地基处理工程施工方案华能怀来风电场49.5兆瓦风机基础工程强夯地基处理工程施工方案批准:审核:编制:日期:吉林省电力建设总公司华能怀来风机项目部2014年3月目录一、工程概况二、编制依据三、施工总体安排四、主要施工方法五、强夯质量检验方法六、施工总进度安排七、现场施工组织管理网络八、用于本工程的主要机械设备计划九、用于本工程施工劳动力计划十、质量保证措施十一、安全生产保证措施十二、文明施工保证措施一、工程概况:1、工程概况:华能怀来风电场49.5兆瓦风机基础及箱变基础工程回填及强夯工程,位于河北省怀来县狼山峪口西端官厅水库北岸中心位置。距河北省怀来县城东北约15公里,坐标为北纬40°23′00〃,东经115°37′00〃。2、工程范围华能怀来风电场工程项目场址位于河北省怀来县狼山峪口西端,官厅水库的北岸,中心位置距河北省怀来县城东北约15公里,坐标为北纬40°23′00〃,东经115°37′00〃,东西长约9.0KM,南北宽约4KM,面积约30.9>8km?,地形为波状斜地,北高南低总体坡度3-5%。标准冻结深度1.2m。地下水深50m。地层结构较复杂,断陷盆地基底北部沉陷幅度大,南部沉陷幅度小,基底活动南北差异较大。3、交通情况风电场工程位临京张高速公路和G110国道,场内道路为新修的现场砂石路。4、工程特点地基为天然地基、换填地基、灰土挤密桩地基、强夯地基四种处理方式。基础形式为独立设备基础。根据图纸设计33台风机基,其中天然基础有F01、F02、F03、F04、F06、F08、F10、F19、F20共9台,天然地基基础持力层为②1角砾、②4圆砾、③4卵石、③6碎石。天然地基基础为同一良好土层,承载力不小于200Kpa。F15、F31#机位采用C15垫层混凝土换填处理,灰土挤密桩基础分别为F13、F14、F16、F17、F18、F21、F22、F23、F25、F26、F27、F28、F29、F30、F32、F33共22台,凡有基础含有湿陷性黄土持力层的,必须采取级配砂砾石换填,根据实际地质情况分析,和设计图纸要求现将22台灰土挤密桩基础改为强夯地基进行处理。根据本工程设计变更图纸,施工工程量如下:地基处理机位开挖后强夯面回填300mm厚砂石垫层方量为:4047.66m?;回填2:8灰土褥垫层方量为6746m?;回填强夯面积10793.75㎡。二、编制依据:1、编制依据:(1)《建筑地基基础设计规范》(GB50007-20011)(2)《建筑地基处理技术规范》(JGJ79-2012)(3)《建筑结构载荷规范》GB50009-2012(4)《建筑抗震设计规范》GB50011-2010(5)《湿馅性黄土地区建筑规范》GB50025-2004(6)《强夯地基处理技术规程》CEC279-2010(7)《复合地基技术规范》GB/T50783-2012(8)《华能怀来风电场工程岩土勘察报告(祥勘阶段)》(9)有关设计文件、图纸2、编制原则:质量优、效率高、工期快、信誉好、安全生产、创建文明工地。⑴工期:精心组织施工,确保工程在2014年5月20日前完成。⑵质量:工程质量竣工验收评为“合格”工程。⑶安全:实现安全事故“0”的目标,安全防护设施达到规范标准。⑷文明施工:积极参加文明竞赛活动,创建文明工地。三、施工总体安排:1、本工程地基强夯处理范围面积约10793.75平方米,根据本工程工期紧、施工难度较高,结合本工程工作内容,拟在项目部下设立二个施工作业队开挖、回填作业队强夯地基加固作业队2、整个工程的施工工艺流程施工准备工作→场地回填、平整→测量定位放线→第一遍点夯施工→场地回填、推平→第二遍点夯施工→场地回填、推平→第三遍满夯施工→资料整理→竣工验收。四、主要施工方法:1、测量放线在强夯前,根据业主提供的的高等控制点用GPS测出各机位坐标,再用罗盘测出东西南北四个方位,用经纬仪和钢尺在强夯区周围加密布置一定数量的控制点,再在工区内按4m×4m(正方形)夯点间距施放夯坑位置,并用小竹签或红色塑料砂袋标出。各夯点位置(行、列距)误差<20厘米,强夯施工中若点位不清,应重新放点。2、地基处理强夯施工方案:⑴根据设计要求本工程拟采用开挖后夯实,基坑内回填300mm砂石垫层,强夯分层厚度约6.3m,砂石含泥量不大...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

华能怀来风电场495MW工程风机基础及箱变基础工程强夯地基处理工程施工方案
