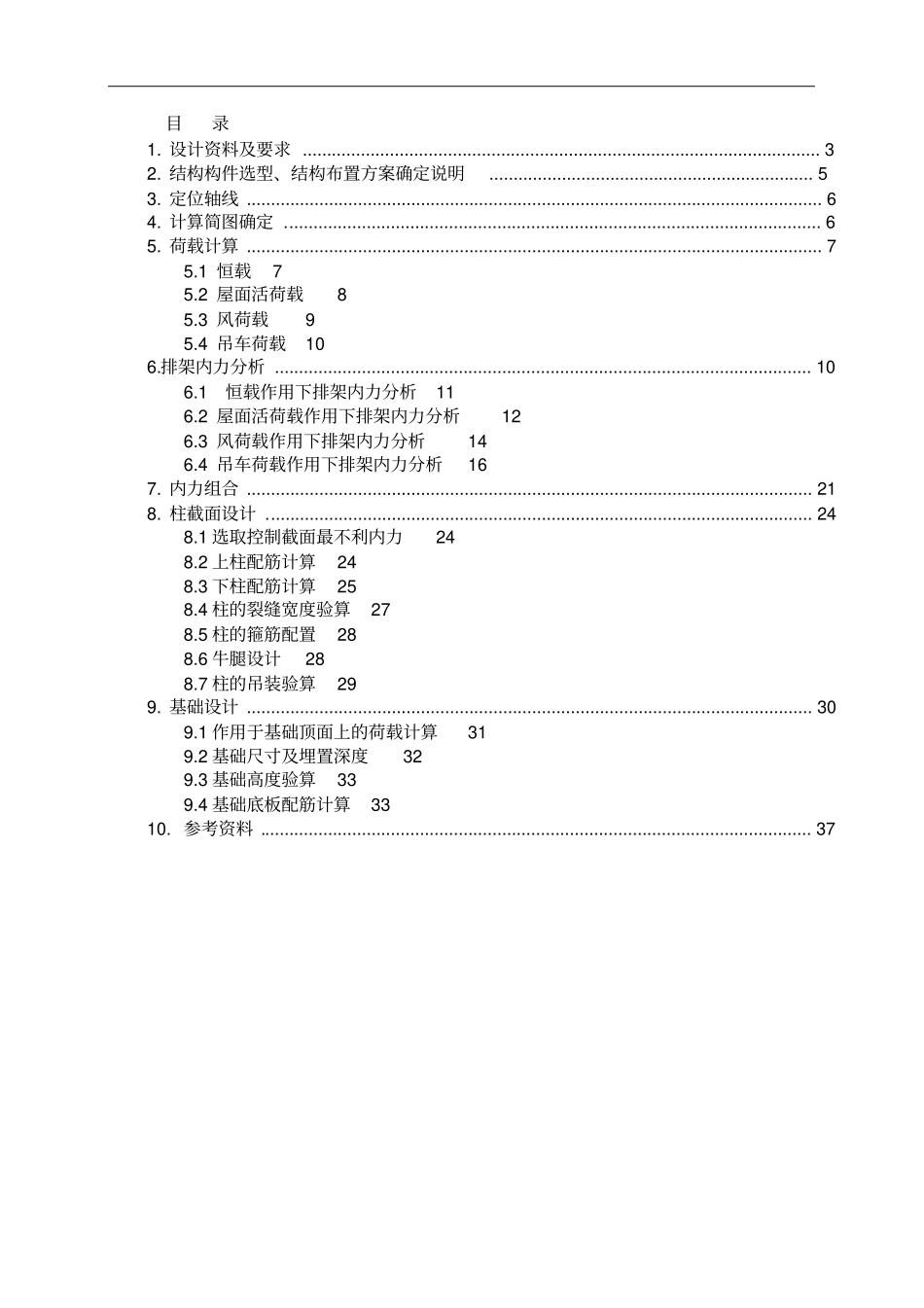

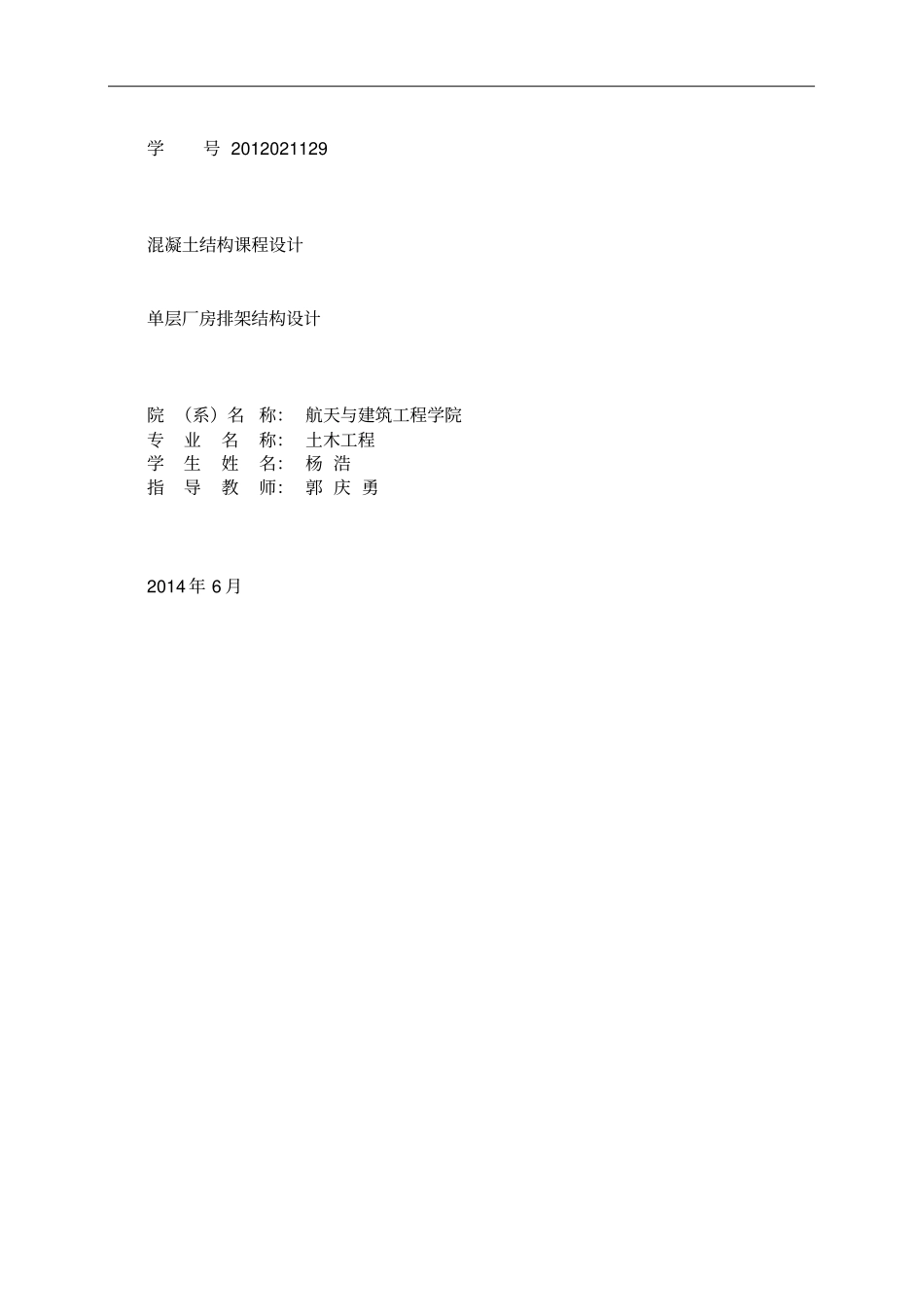

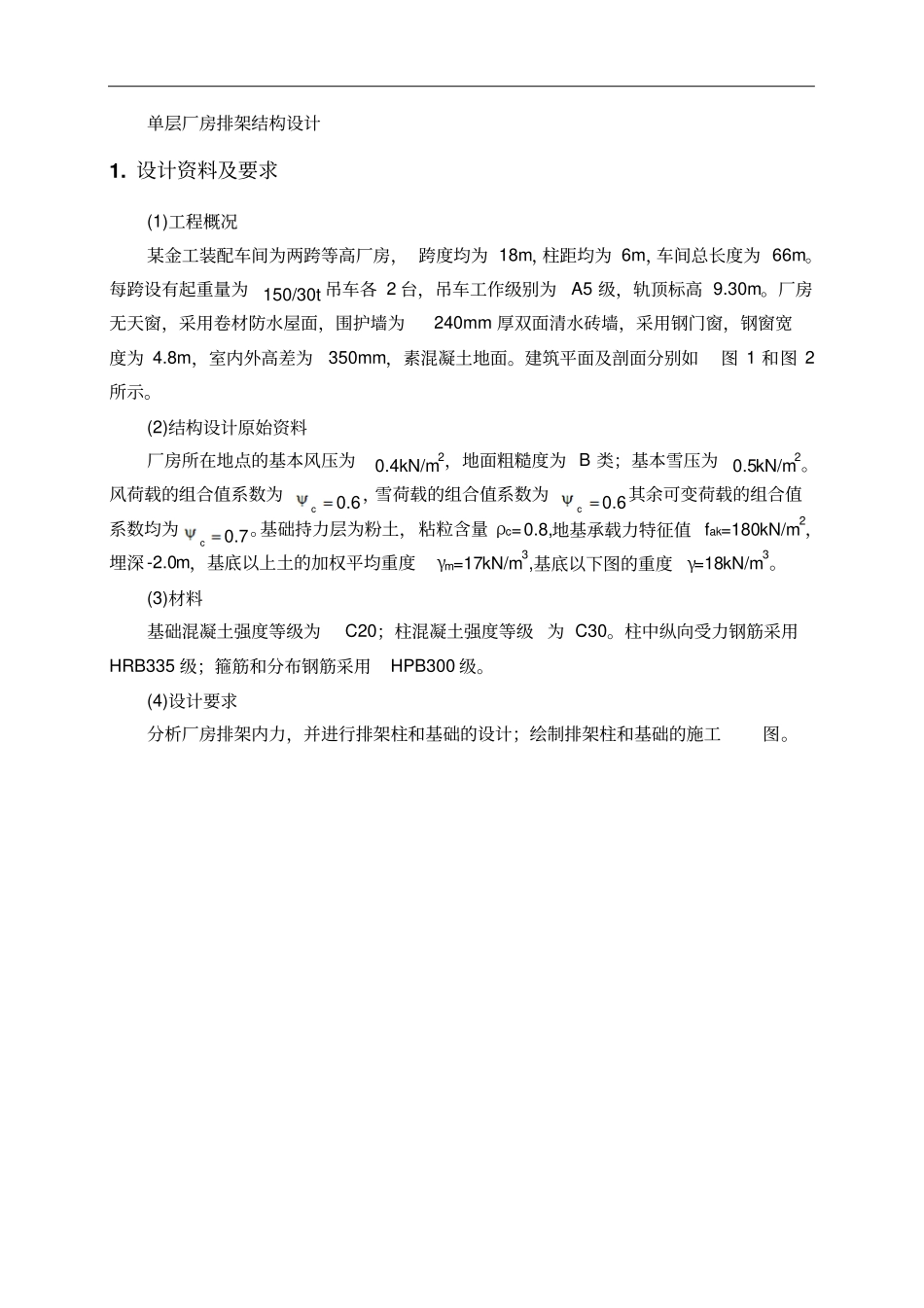

学号2012021129混凝土结构课程设计单层厂房排架结构设计院(系)名称:航天与建筑工程学院专业名称:土木工程学生姓名:杨浩指导教师:郭庆勇2014年6月目录1.设计资料及要求...........................................................................................................32.结构构件选型、结构布置方案确定说明...................................................................53.定位轴线.......................................................................................................................64.计算简图确定...............................................................................................................65.荷载计算.......................................................................................................................75.1恒载75.2屋面活荷载85.3风荷载95.4吊车荷载106.排架内力分析...............................................................................................................106.1恒载作用下排架内力分析116.2屋面活荷载作用下排架内力分析126.3风荷载作用下排架内力分析146.4吊车荷载作用下排架内力分析167.内力组合.....................................................................................................................218.柱截面设计.................................................................................................................248.1选取控制截面最不利内力248.2上柱配筋计算248.3下柱配筋计算258.4柱的裂缝宽度验算278.5柱的箍筋配置288.6牛腿设计288.7柱的吊装验算299.基础设计.....................................................................................................................309.1作用于基础顶面上的荷载计算319.2基础尺寸及埋置深度329.3基础高度验算339.4基础底板配筋计算3310.参考资料..................................................................................................................37单层厂房排架结构设计1.设计资料及要求(1)工程概况某金工装配车间为两跨等高厂房,跨度均为18m,柱距均为6m,车间总长度为66m。每跨设有起重量为150/30t吊车各2台,吊车工作级别为A5级,轨顶标高9.30m。厂房无天窗,采用卷材防水屋面,围护墙为240mm厚双面清水砖墙,采用钢门窗,钢窗宽度为4.8m,室内外高差为350mm,素混凝土地面。建筑平面及剖面分别如图1和图2所示。(2)结构设计原始资料厂房所在地点的基本风压为0.4kN/m2,地面粗糙度为B类;基本雪压为0.5kN/m2。风荷载的组合值系数为0.6c,雪荷载的组合值系数为0.6c其余可变荷载的组合值系数均为0.7c。基础持力层为粉土,粘粒含量ρc=0.8,地基承载力特征值fak=180kN/m2,埋深-2.0m,基底以上土的加权平均重度γm=17kN/m3,基底以下图的重度γ=18kN/m3。(3)材料基础混凝土强度等级为C20;柱混凝土强度等级为C30。柱中纵向受力钢筋采用HRB335级;箍筋和分布钢筋采用HPB300级。(4)设计要求分析厂房排架内力,并进行排架柱和基础的设计;绘制排架柱和基础的施工图。图1厂房平面图图4厂房剖面图2.结构构件选型、结构布置方案确定说明因该厂房跨度在15?36m之间,且柱顶标高大于8m,故采用钢筋混凝土排架结构。为了保证屋盖的整体性和刚度,屋盖采用无檩体系。由于厂房屋面采用卷材防水做法,故选用屋面坡度较小而经济指标较好的预应力混凝土折线形屋架及预应力混凝土屋面板。普通钢筋混凝土吊车梁制作方便,当吊车起重量不大时,有较好的经济指标,故选用普通钢筋混凝土吊车梁。厂房各主要构件选型见表1。表1主要承重构件选型表构件名称标准图集选用型号重力荷载标准值屋面板04G410-11.5m×6m预应力混凝土屋面板YWB-2Ⅱ(中间跨)YWB-2s(端跨)(包括灌缝重)天沟板04G410-11.5m×6m预应力混凝土屋面板(卷材防水天沟)TGB68-1屋架04G415-1预应力混凝土折线型屋架(跨度18m)YWJA-18-1Aa70.86N/榀吊车梁04G323-2钢筋混凝...
