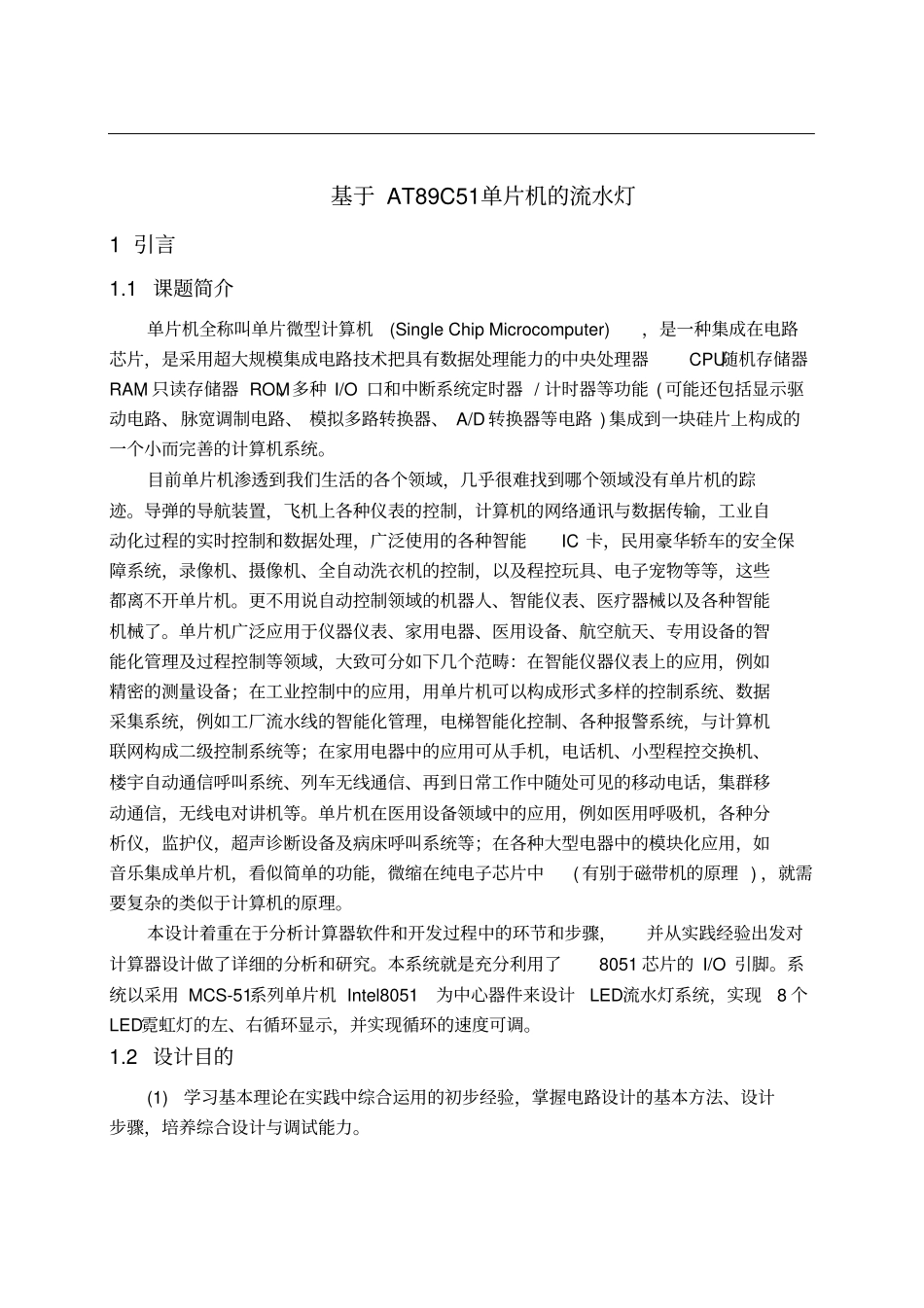

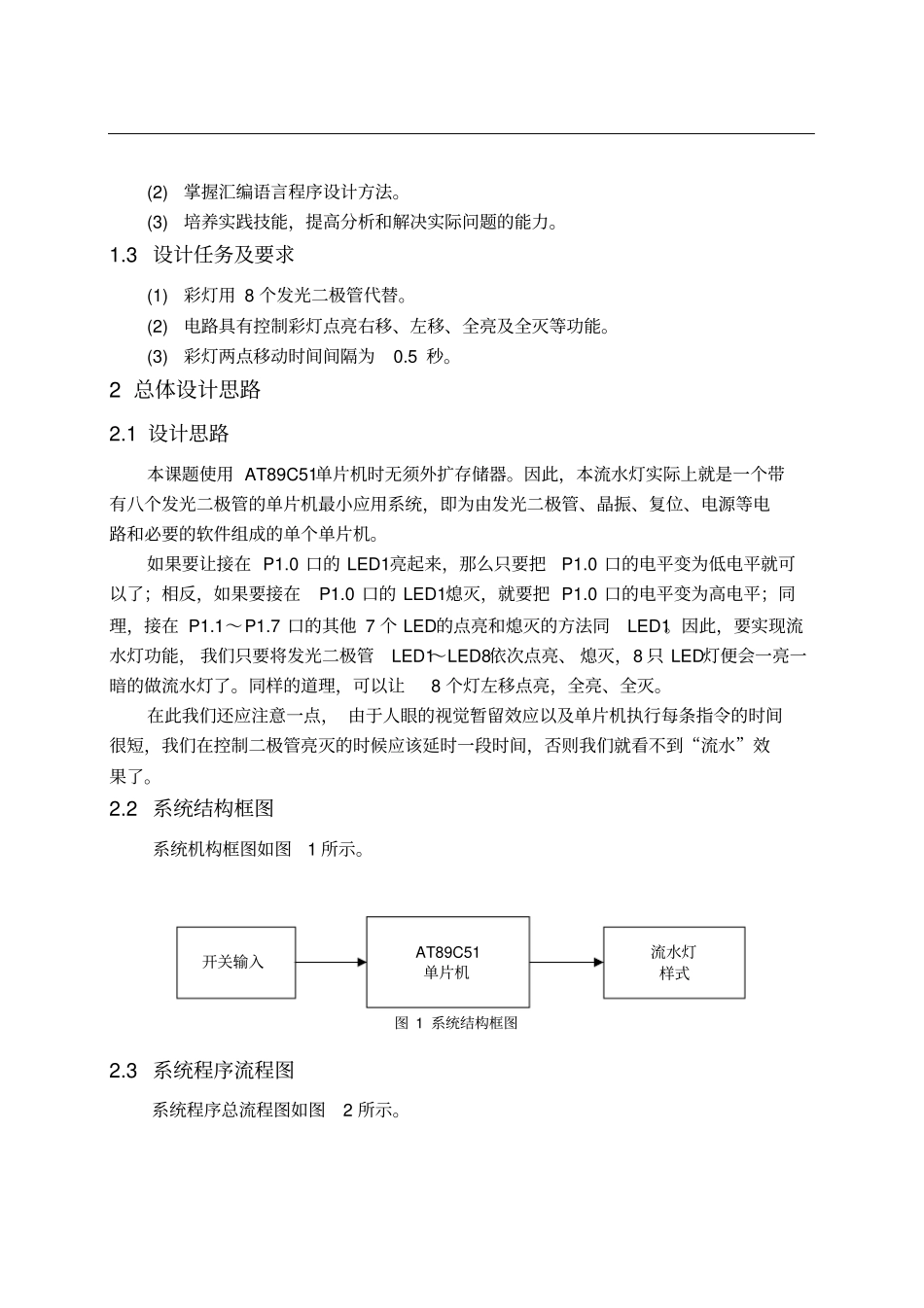

基于AT89C51单片机的流水灯1引言1.1课题简介单片机全称叫单片微型计算机(SingleChipMicrocomputer)，是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统定时器/计时器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)集成到一块硅片上构成的一个小而完善的计算机系统。目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录像机、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。更不用说自动控制领域的机器人、智能仪表、医疗器械以及各种智能机械了。单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：在智能仪器仪表上的应用，例如精密的测量设备；在工业控制中的应用，用单片机可以构成形式多样的控制系统、数据采集系统，例如工厂流水线的智能化管理，电梯智能化控制、各种报警系统，与计算机联网构成二级控制系统等；在家用电器中的应用可从手机，电话机、小型程控交换机、楼宇自动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话，集群移动通信，无线电对讲机等。单片机在医用设备领域中的应用，例如医用呼吸机，各种分析仪，监护仪，超声诊断设备及病床呼叫系统等；在各种大型电器中的模块化应用，如音乐集成单片机，看似简单的功能，微缩在纯电子芯片中(有别于磁带机的原理)，就需要复杂的类似于计算机的原理。本设计着重在于分析计算器软件和开发过程中的环节和步骤，并从实践经验出发对计算器设计做了详细的分析和研究。本系统就是充分利用了8051芯片的I/O引脚。系统以采用MCS-51系列单片机Intel8051为中心器件来设计LED流水灯系统，实现8个LED霓虹灯的左、右循环显示，并实现循环的速度可调。1.2设计目的(1)学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。(2)掌握汇编语言程序设计方法。(3)培养实践技能，提高分析和解决实际问题的能力。1.3设计任务及要求(1)彩灯用8个发光二极管代替。(2)电路具有控制彩灯点亮右移、左移、全亮及全灭等功能。(3)彩灯两点移动时间间隔为0.5秒。2总体设计思路2.1设计思路本课题使用AT89C51单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。如果要让接在P1.0口的LED1亮起来，那么只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭的方法同LED1。因此，要实现流水灯功能，我们只要将发光二极管LED1～LED8依次点亮、熄灭，8只LED灯便会一亮一暗的做流水灯了。同样的道理，可以让8个灯左移点亮，全亮、全灭。在此我们还应注意一点，由于人眼的视觉暂留效应以及单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间，否则我们就看不到“流水”效果了。2.2系统结构框图系统机构框图如图1所示。AT89C51单片机流水灯样式开关输入图1系统结构框图2.3系统程序流程图系统程序总流程图如图2所示。开始读入四个开关的状态灯左移点亮判断开关状态灯右移点亮灯全灭灯全亮灯流动运行或全亮全灭结束否图2系统框图3设计步骤3.1硬件设计硬件系统是指构成微机系统的实体和装置，通常由运算器、控制器、存储器、输入接口电路和输入设备、输出接口电路和输出设备等组成。单片机实质上是一个硬件的芯片，在实际应用中，通常很难直接和被控对象进行电气连接，必须外加各种扩展接口电路、外部设备、被控对象等硬件和软件，才能构成一个单片机应用系统。本设计选用以AT89S51单片机为主控单元。显示部分：8个LED灯循...
