钻孔灌浆工程施工VIP免费

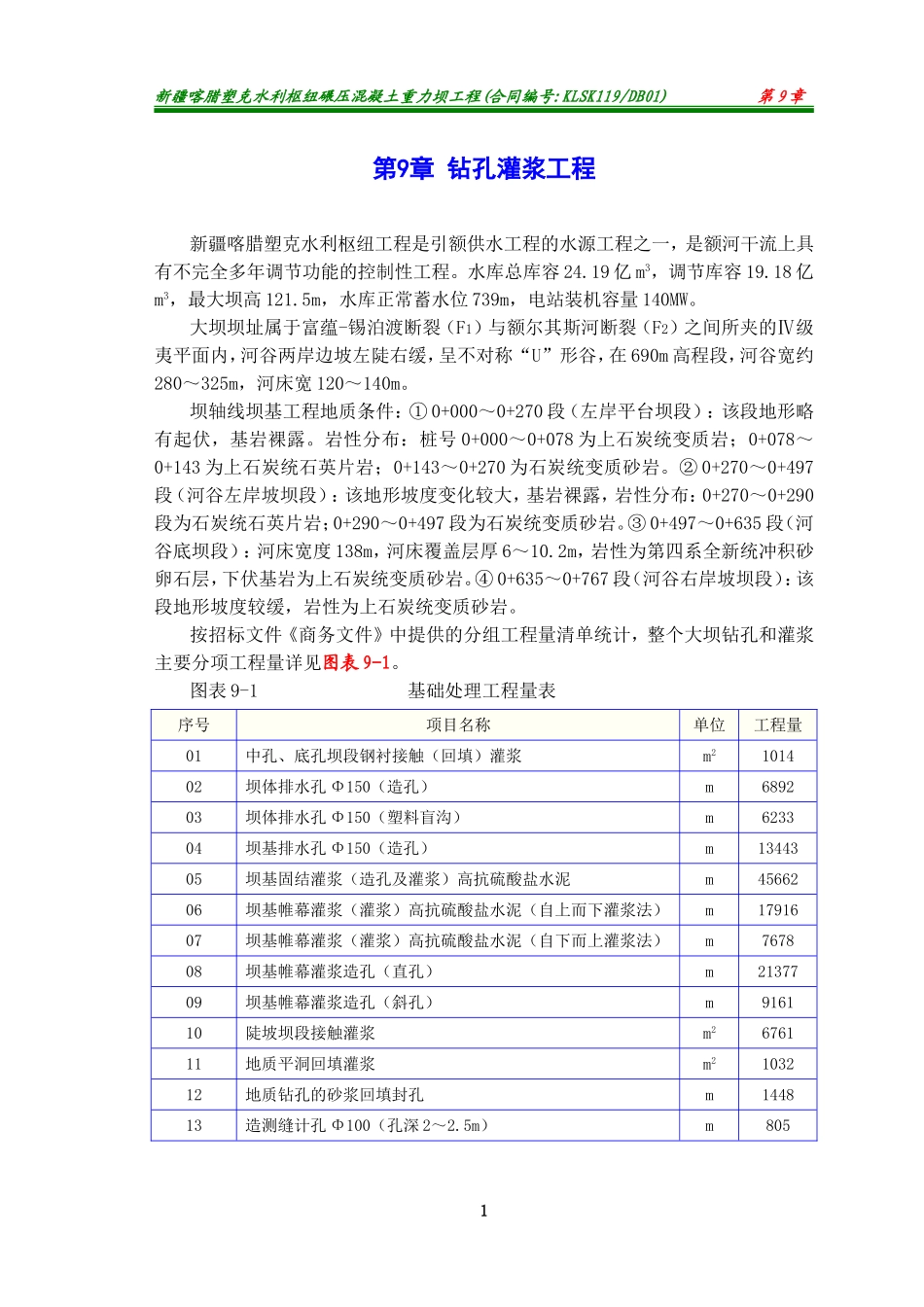

新疆喀腊塑克水利枢纽碾压混凝土重力坝工程(合同编号:KLSK119/DB01)第9章第9章钻孔灌浆工程新疆喀腊塑克水利枢纽工程是引额供水工程的水源工程之一，是额河干流上具有不完全多年调节功能的控制性工程。水库总库容24.19亿m3，调节库容19.18亿m3，最大坝高121.5m，水库正常蓄水位739m，电站装机容量140MW。大坝坝址属于富蕴-锡泊渡断裂（F1）与额尔其斯河断裂（F2）之间所夹的Ⅳ级夷平面内，河谷两岸边坡左陡右缓，呈不对称“U”形谷，在690m高程段，河谷宽约280～325m，河床宽120～140m。坝轴线坝基工程地质条件：①0+000～0+270段（左岸平台坝段）：该段地形略有起伏，基岩裸露。岩性分布：桩号0+000～0+078为上石炭统变质岩；0+078～0+143为上石炭统石英片岩；0+143～0+270为石炭统变质砂岩。②0+270～0+497段（河谷左岸坡坝段）：该地形坡度变化较大，基岩裸露，岩性分布：0+270～0+290段为石炭统石英片岩；0+290～0+497段为石炭统变质砂岩。③0+497～0+635段（河谷底坝段）：河床宽度138m，河床覆盖层厚6～10.2m，岩性为第四系全新统冲积砂卵石层，下伏基岩为上石炭统变质砂岩。④0+635～0+767段（河谷右岸坡坝段）：该段地形坡度较缓，岩性为上石炭统变质砂岩。按招标文件《商务文件》中提供的分组工程量清单统计，整个大坝钻孔和灌浆主要分项工程量详见图表9-1。图表9-1基础处理工程量表序号项目名称单位工程量01中孔、底孔坝段钢衬接触（回填）灌浆m2101402坝体排水孔Φ150（造孔）m689203坝体排水孔Φ150（塑料盲沟）m623304坝基排水孔Φ150（造孔）m1344305坝基固结灌浆（造孔及灌浆）高抗硫酸盐水泥m4566206坝基帷幕灌浆（灌浆）高抗硫酸盐水泥（自上而下灌浆法）m1791607坝基帷幕灌浆（灌浆）高抗硫酸盐水泥（自下而上灌浆法）m767808坝基帷幕灌浆造孔（直孔）m2137709坝基帷幕灌浆造孔（斜孔）m916110陡坡坝段接触灌浆m2676111地质平洞回填灌浆m2103212地质钻孔的砂浆回填封孔m144813造测缝计孔Φ100（孔深2～2.5m）m8051新疆喀腊塑克水利枢纽碾压混凝土重力坝工程(合同编号:KLSK119/DB01)第9章序号项目名称单位工程量14造测斜仪孔Φ100（孔深10～25m）m42015造多点式岩石变位计孔Φ150（孔深10～25m）m52516造测压管孔Φ110（孔深5～20m）m209417测压管埋管Φ50.8m209418预埋正垂线保护管Φ800m60519倒垂线钻孔Φ219（孔深20～80m）m44520倒垂线保护管Φ219m44521双金属管标钻孔Φ110m44522双金属管标钢芯管Φ168m44523双金属管标钢芯管Φ33m44524双金属管标铝芯管Φ90m44525真空激光准真预埋管Φ300m96026引张线防风护管Φ168m68027造基岩变形计造孔Φ150(孔深10～25m)m22028造多点位移计造孔Φ150(孔深40m)m72029导流洞封堵回填灌浆m234430导流洞封堵接触灌浆m2128331导流洞封堵预埋冷却水管，Φ25m80032导流洞封堵预埋灌浆管，Φ50m26433下游河道整治排水孔（Φ76，L=5m）m306034下游河道整治排水孔Φ76及反滤（L=5m）m306035坝基开挖支护排水孔Φ100(孔深5.0m，孔距5.0×5.0m)m26459.1总则9.1.1施工依据本合同灌浆工程中的帷幕灌浆、固结灌浆、回填灌浆、接触灌浆、排水孔、勘探孔、检查孔、取芯孔、仪器孔等钻孔和灌浆作业，均遵守《新疆喀腊塑克水利枢纽碾压混泥土重力坝工程招标文件》第二卷《技术条款》第6章“钻孔和灌浆”的有关规定。9.1.2施工申请在进行主体工程基础钻孔和灌浆施工前，按《技术条款》的规定要求，向监理人提交包含施工方法等施工申请报告，送监理人审批。经审批后进行相应的基础钻孔和灌浆施工。2新疆喀腊塑克水利枢纽碾压混凝土重力坝工程(合同编号:KLSK119/DB01)第9章9.1.3灌浆试验灌浆试验的目的是验证设计提供的初步参数，从而达到确定最终施工参数的目的。贵局写的过于简单，建议按以下内容调整：根据监理人的指示和《技术条款》之规定，选择与永久性主体工程基础岩石条件相似的地区进行灌浆试验，灌浆试验大纲报监理人批准。试验结束后，将试验成果报告送监理人审批。1、浆液试验根据监理人指示对不同水灰比、不同掺合料和不同外加剂的浆液进行试验，试验项目如下：a、浆液配制程序及拌制时间；b、浆液密度或比重测定；c、浆液流动性...
