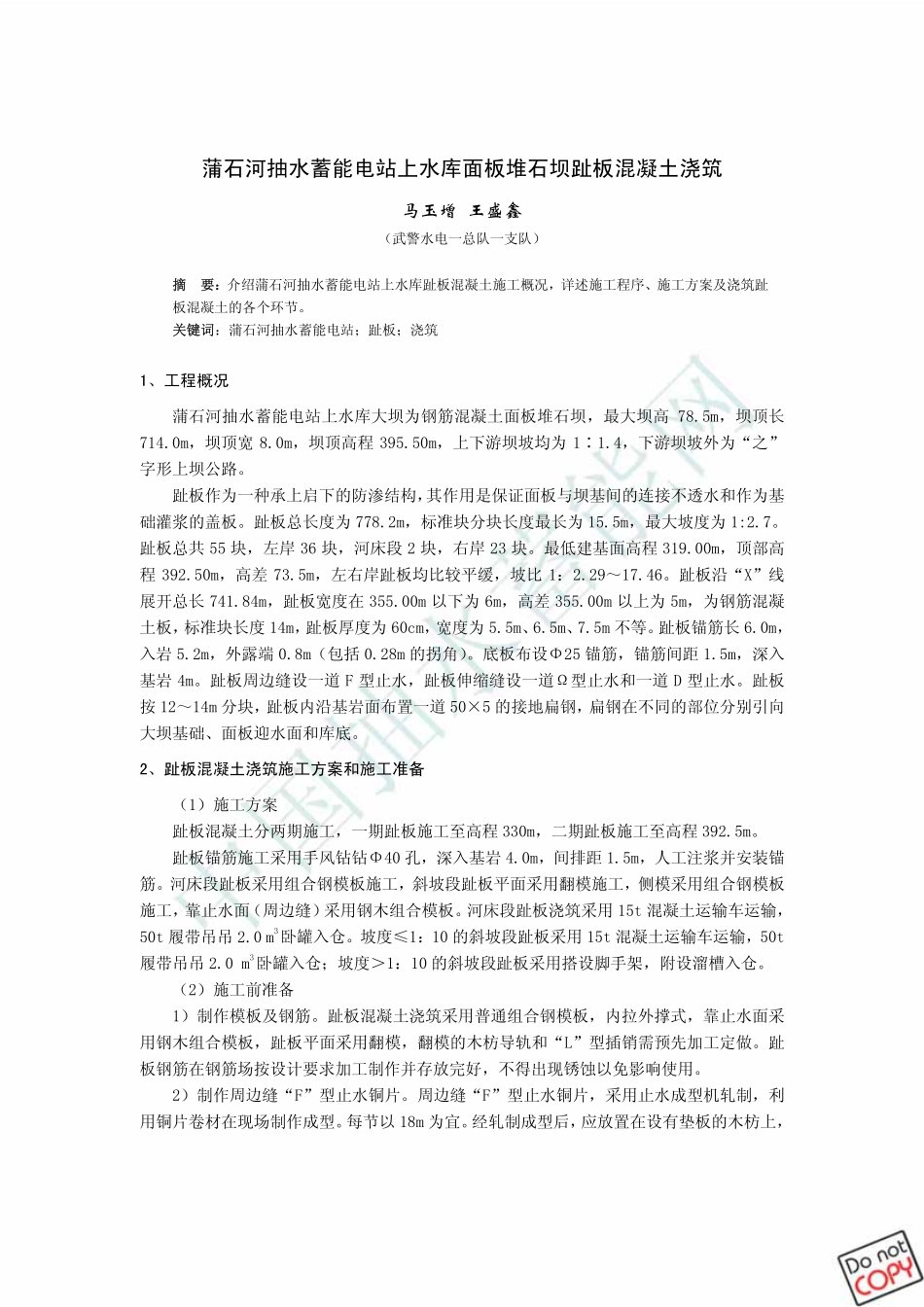

蒲石河抽水蓄能电站上水库面板堆石坝趾板混凝土浇筑_第1页
1/4

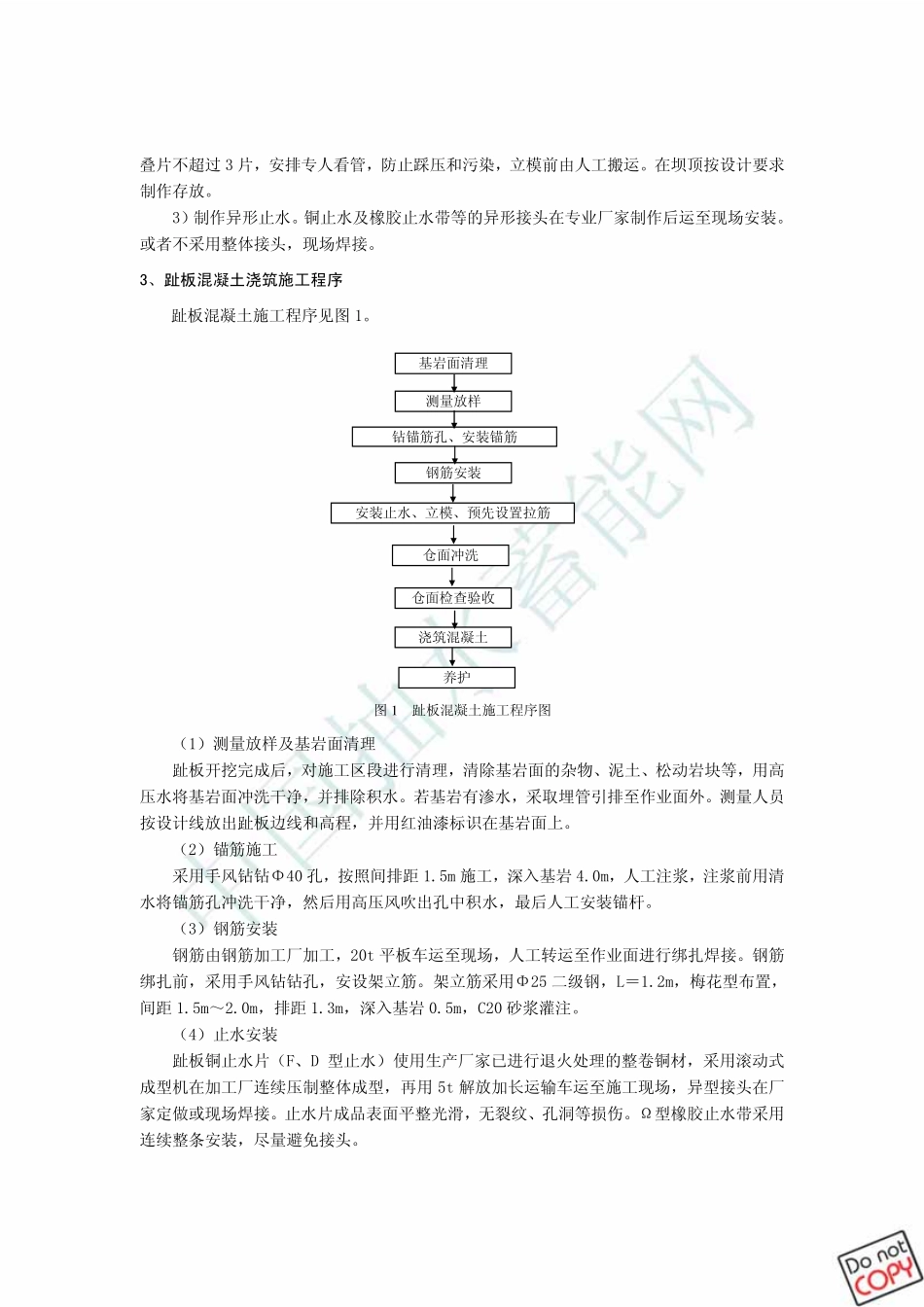

蒲石河抽水蓄能电站上水库面板堆石坝趾板混凝土浇筑_第2页
2/4

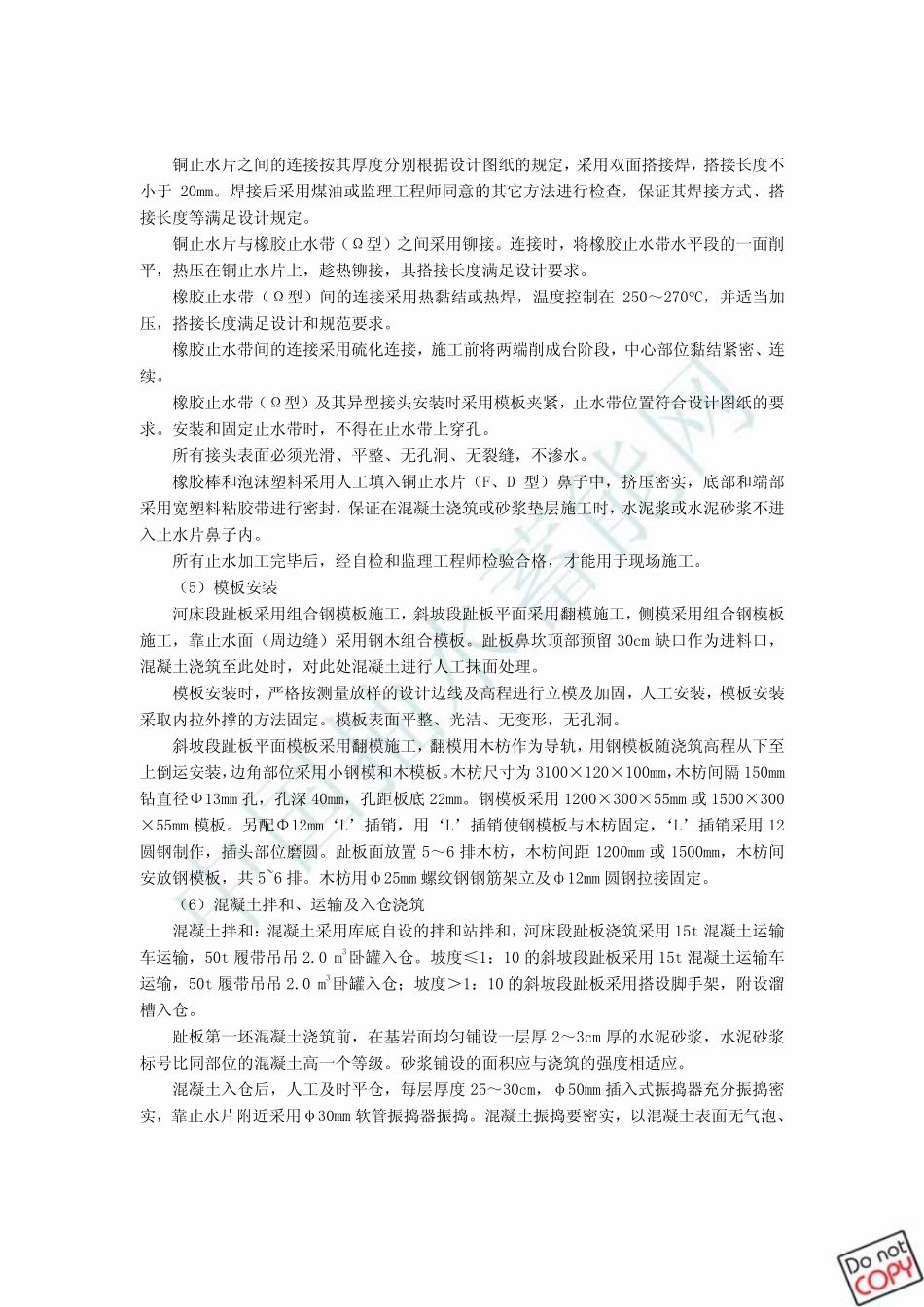

蒲石河抽水蓄能电站上水库面板堆石坝趾板混凝土浇筑_第3页
3/4
蒲石河抽水蓄能电站上水库面板堆石坝趾板混凝土浇筑马玉增王盛鑫(武警水电一总队一支队)摘要:介绍蒲石河抽水蓄能电站上水库趾板混凝土施工概况,详述施工程序、施工方案及浇筑趾板混凝土的各个环节。关键词:蒲石河抽水蓄能电站;趾板;浇筑1、工程概况蒲石河抽水蓄能电站上水库大坝为钢筋混凝土面板堆石坝,最大坝高78.5m,坝顶长714.0m,坝顶宽8.0m,坝顶高程395.50m,上下游坝坡均为1∶1.4,下游坝坡外为“之”字形上坝公路。趾板作为一种承上启下的防渗结构,其作用是保证面板与坝基间的连接不透水和作为基础灌浆的盖板。趾板总长度为778.2m,标准块分块长度最长为15.5m,最大坡度为1:2.7。趾板总共55块,左岸36块,河床段2块,右岸23块。最低建基面高程319.00m,顶部高程392.50m,高差73.5m,左右岸趾板均比较平缓,坡比1:2.29~17.46。趾板沿“X”线展开总长741.84m,趾板宽度在355.00m以下为6m,高差355.00m以上为5m,为钢筋混凝土板,标准块长度14m,趾板厚度为60cm,宽度为5.5m、6.5m、7.5m不等。趾板锚筋长6.0m,入岩5.2m,外露端0.8m(包括0.28m的拐角)。底板布设Φ25锚筋,锚筋间距1.5m,深入基岩4m。趾板周边缝设一道F型止水,趾板伸缩缝设一道Ω型止水和一道D型止水。趾板按12~14m分块,趾板内沿基岩面布置一道50×5的接地扁钢,扁钢在不同的部位分别引向大坝基础、面板迎水面和库底。2、趾板混凝土浇筑施工方案和施工准备(1)施工方案趾板混凝土分两期施工,一期趾板施工至高程330m,二期趾板施工至高程392.5m。趾板锚筋施工采用手风钻钻Φ40孔,深入基岩4.0m,间排距1.5m,人工注浆并安装锚筋。河床段趾板采用组合钢模板施工,斜坡段趾板平面采用翻模施工,侧模采用组合钢模板施工,靠止水面(周边缝)采用钢木组合模板。河床段趾板浇筑采用15t混凝土运输车运输,50t履带吊吊2.0m3卧罐入仓。坡度≤1:10的斜坡段趾板采用15t混凝土运输车运输,50t履带吊吊2.0m3卧罐入仓;坡度>1:10的斜坡段趾板采用搭设脚手架,附设溜槽入仓。(2)施工前准备1)制作模板及钢筋。趾板混凝土浇筑采用普通组合钢模板,内拉外撑式,靠止水面采用钢木组合模板,趾板平面采用翻模,翻模的木枋导轨和“L”型插销需预先加工定做。趾板钢筋在钢筋场按设计要求加工制作并存放完好,不得出现锈蚀以免影响使用。2)制作周边缝“F”型止水铜片。周边缝“F”型止水铜片,采用止水成型机轧制,利用铜片卷材在现场制作成型。每节以18m为宜。经轧制成型后,应放置在设有垫板的木枋上,基岩面清理测量放样钻锚筋孔、安装锚筋钢筋安装安装止水、立模、预先设置拉筋仓面检查验收浇筑混凝土养护仓面冲洗叠片不超过3片,安排专人看管,防止踩压和污染,立模前由人工搬运。在坝顶按设计要求制作存放。3)制作异形止水。铜止水及橡胶止水带等的异形接头在专业厂家制作后运至现场安装。或者不采用整体接头,现场焊接。3、趾板混凝土浇筑施工程序趾板混凝土施工程序见图1。图1趾板混凝土施工程序图(1)测量放样及基岩面清理趾板开挖完成后,对施工区段进行清理,清除基岩面的杂物、泥土、松动岩块等,用高压水将基岩面冲洗干净,并排除积水。若基岩有渗水,采取埋管引排至作业面外。测量人员按设计线放出趾板边线和高程,并用红油漆标识在基岩面上。(2)锚筋施工采用手风钻钻Φ40孔,按照间排距1.5m施工,深入基岩4.0m,人工注浆,注浆前用清水将锚筋孔冲洗干净,然后用高压风吹出孔中积水,最后人工安装锚杆。(3)钢筋安装钢筋由钢筋加工厂加工,20t平板车运至现场,人工转运至作业面进行绑扎焊接。钢筋绑扎前,采用手风钻钻孔,安设架立筋。架立筋采用Φ25二级钢,L=1.2m,梅花型布置,间距1.5m~2.0m,排距1.3m,深入基岩0.5m,C20砂浆灌注。(4)止水安装趾板铜止水片(F、D型止水)使用生产厂家已进行退火处理的整卷铜材,采用滚动式成型机在加工厂连续压制整体成型,再用5t解放加长运输车运至施工现场,异型接头在厂家定做或现场焊接。止水片成品表面平整光滑,无裂纹、孔洞等损伤。Ω型橡胶止水带采用连续整条安装,尽量避免接头。铜止水片之间的连接按其厚度分别根据设计图纸的规定,采...
