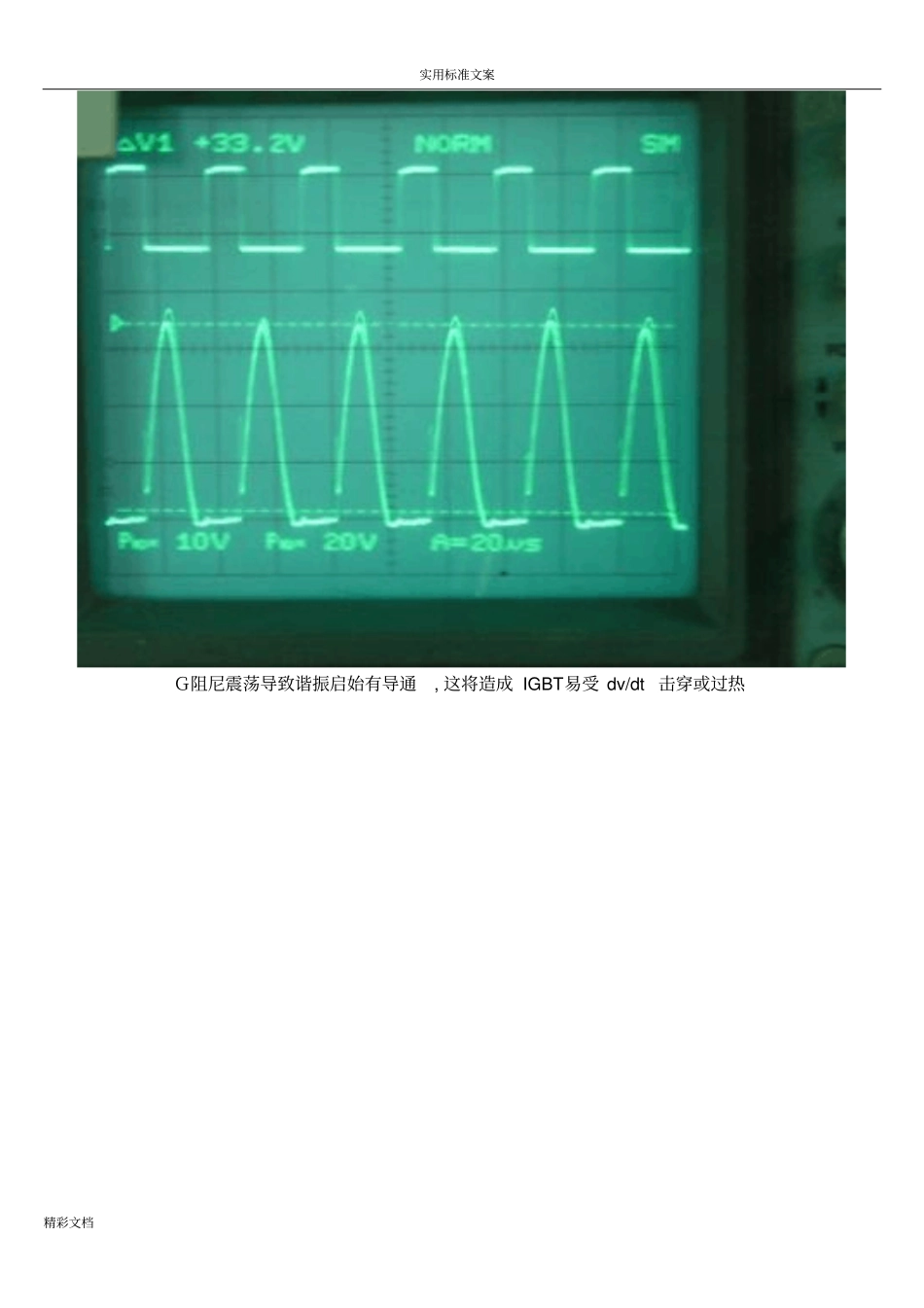

实用标准文案精彩文档G阻尼震荡导致谐振启始有导通,这将造成IGBT易受dv/dt击穿或过热实用标准文案精彩文档完美感应波形,此为与帮流电容上电源对比实用标准文案精彩文档线圈紧密度瑕疵,因为线圈没缠紧造成上缘波型毛刺实用标准文案精彩文档IGBTG阻尼震荡导放大波形实用标准文案精彩文档严重的硬导通导致IGBTG脉冲被干扰,IGBT很快因过热烧毁实用标准文案精彩文档G脉冲延缓送出波形,导致谐震正准备进入第二次L对C充电而干扰G实用标准文案精彩文档有负载所测波形,G有阻尼震荡实用标准文案精彩文档有负载且G脉冲延缓送出波形,导致谐震正准备进入第二次L对C充电而干扰G,G很快被击穿实用标准文案精彩文档感应谐震完美波形实用标准文案精彩文档有大负载感应谐震完美波形,此测得电流既为安全电流实用标准文案精彩文档小负载感应谐震完美波形,有轻微阻尼是测试棒造成没关析实用标准文案精彩文档改变测试棒接第位置,轻微阻尼以减少很多实用标准文案精彩文档小负载感应谐震完美波形,延迟导通稍大一些,但安全系数提高实用标准文案精彩文档小负载感应谐震完美波形,延迟导通稍大一些,但安全系数提高实用标准文案精彩文档小负载感应谐震完美波形,延迟导通稍大一些,但IGBT地位处理不好以引响G脚实用标准文案精彩文档感应谐震完美波形,滤波电容为2200uf实用标准文案精彩文档感应谐震完美波形实用标准文案精彩文档G脉冲时间严重错误导致G被谐震干扰实用标准文案精彩文档G脉冲时间严重错误此为与回授对比实用标准文案精彩文档G脉冲时间严重错误导致G被谐震干扰实用标准文案精彩文档空负载谐震电压与电流对比实用标准文案精彩文档小负载谐震电压与电流对比(3A)实用标准文案精彩文档中负载谐震电压与电流对比(10A)实用标准文案精彩文档大负载谐震电压与电流对比(20A)电流医大可明显看出因为IGBT地位不良造成阻尼震荡实用标准文案精彩文档大负载谐震电压与电流对比(30A)电流一大可明显看出因为IGBT地位实用标准文案精彩文档不良造成阻尼震荡实用标准文案精彩文档实用标准文案精彩文档实用标准文案精彩文档实用标准文案精彩文档实用标准文案精彩文档大负载感应谐震完美波形,G脉冲有些弧度为示波器地位问题实用标准文案精彩文档大负载感应谐震完美波形,延迟导通稍大一些,但安全系数提高(20A)实用标准文案精彩文档大负载感应谐震完美波形,延迟导通稍大一些,但安全系数提高(30A)实用标准文案精彩文档大负载感应谐电流对比,但测试地点没选好实用标准文案精彩文档大负载基版上直流电压干扰波型实用标准文案精彩文档大负载基版上直流电压干扰波型,与G对比实用标准文案精彩文档感应谐震G波形,放电过慢IGBT没立即截止,导致G被干扰实用标准文案精彩文档大负载感应谐震完美波形实用标准文案精彩文档大负载感应谐震完美波形,以在安全电流边缘实用标准文案精彩文档大负载感应谐震,以超出安全电流边缘实用标准文案精彩文档大负载感应谐震,以超出安全电流许多已影响G实用标准文案精彩文档大负载感应谐震,以超出安全电流边缘实用标准文案精彩文档大负载感应谐震,以超出安全电流许多已影响G实用标准文案精彩文档感应谐震G波形,放电过慢IGBT没立即截止,导致G被干扰实用标准文案精彩文档实用标准文案精彩文档感应谐震G波形,放电过慢IGBT没立即截止,导致G被干扰感应谐震G波形,放电过慢IGBT没立即截止,导致G被干扰,调整G电阻跟配线后波形实用标准文案精彩文档感应谐震G波形,放电过慢IGBT没立即截止,导致G被干扰,调整G电阻跟配线后波形实用标准文案精彩文档感应谐震G波形,放电过慢IGBT没立即截止,导致G被干扰,调整G电阻跟配线后波形得最佳实用标准文案精彩文档大负载感应谐震,以超出安全电流边缘,实际上IGBT无太热可以接受.实用标准文案精彩文档大负载感应谐震,以超出安全电流边缘,实际上IGBT无太热可以接受.
