外墙涂料剥落原因VIP免费

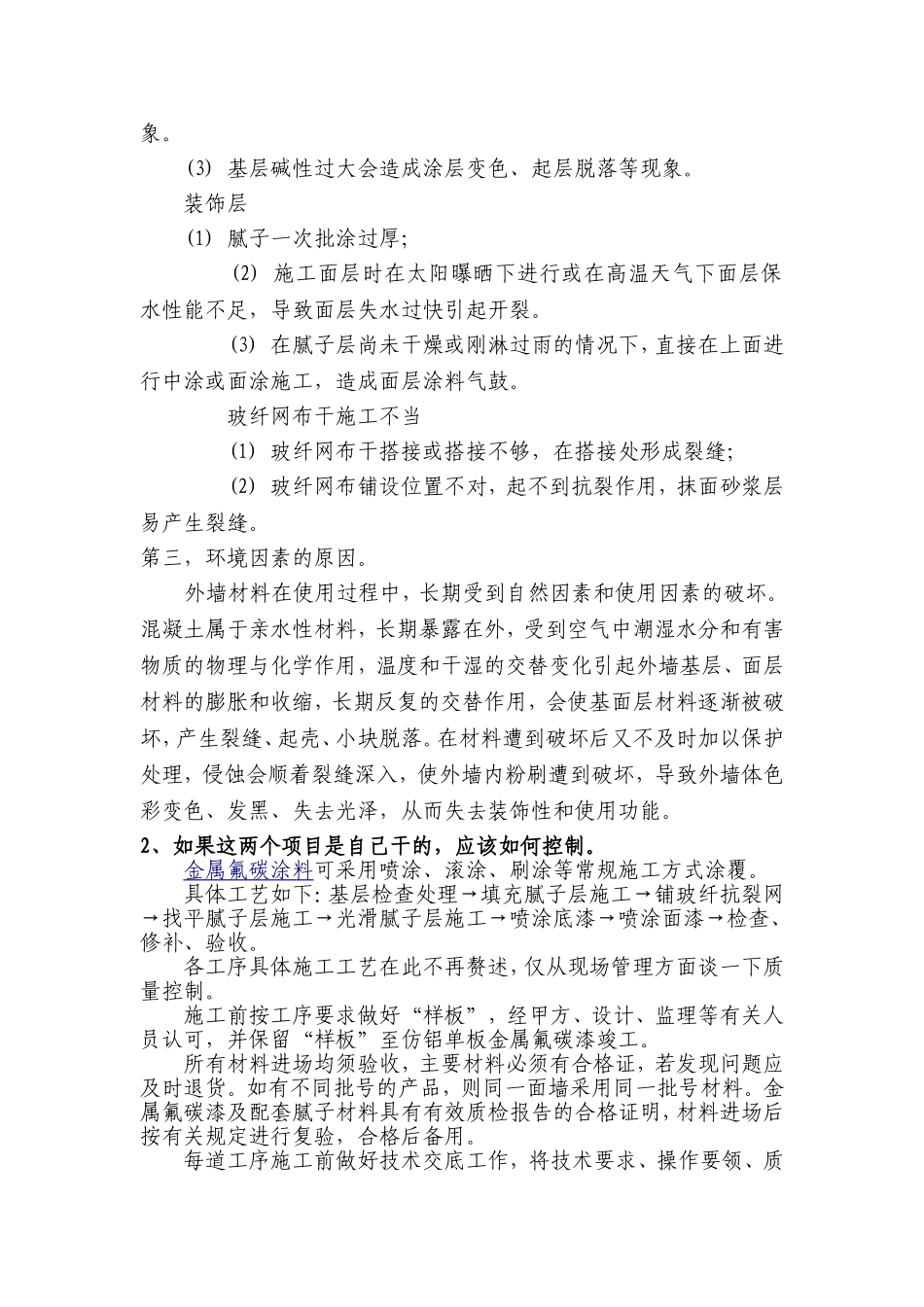

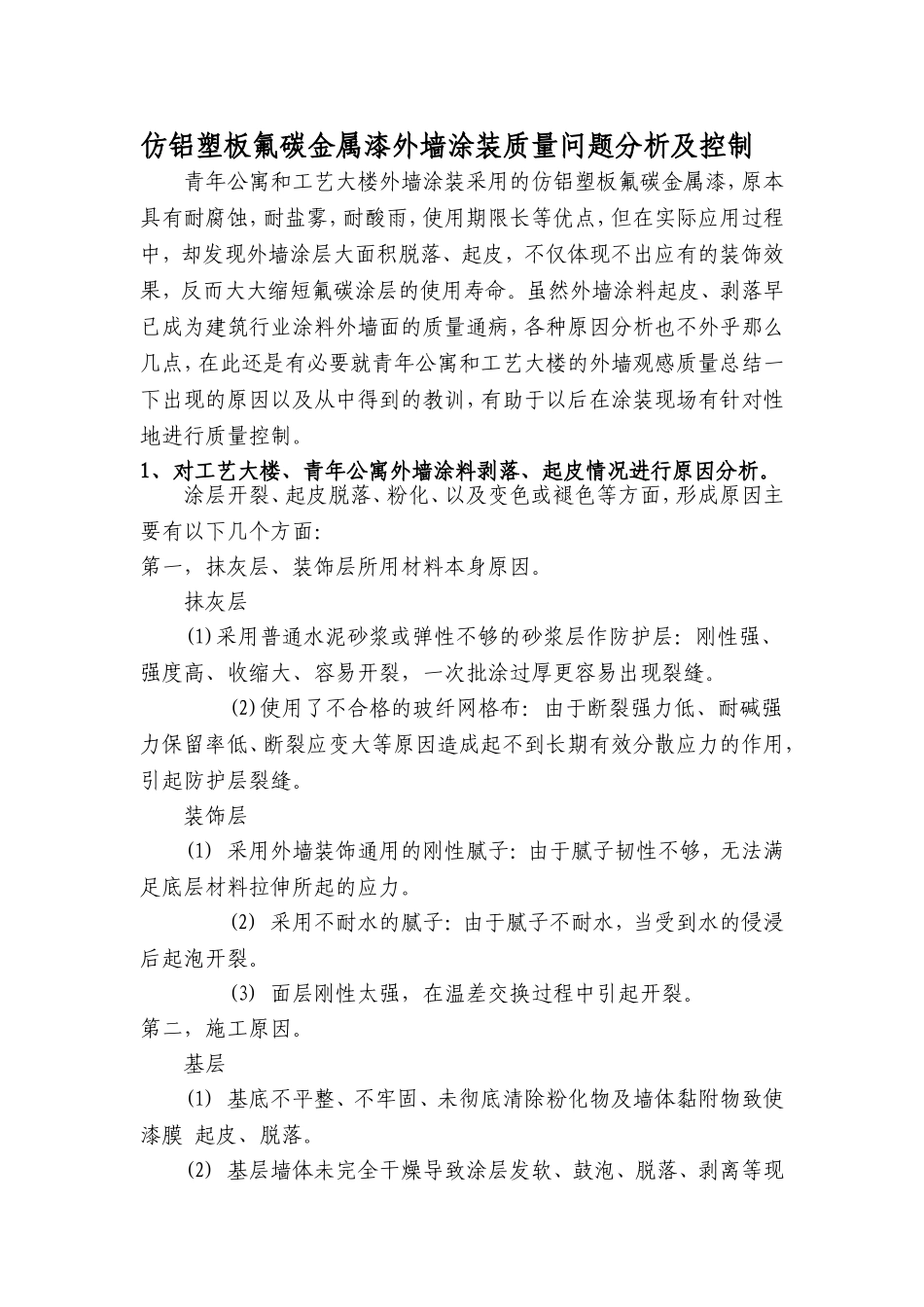

仿铝塑板氟碳金属漆外墙涂装质量问题分析及控制青年公寓和工艺大楼外墙涂装采用的仿铝塑板氟碳金属漆，原本具有耐腐蚀，耐盐雾，耐酸雨，使用期限长等优点，但在实际应用过程中，却发现外墙涂层大面积脱落、起皮，不仅体现不出应有的装饰效果，反而大大缩短氟碳涂层的使用寿命。虽然外墙涂料起皮、剥落早已成为建筑行业涂料外墙面的质量通病，各种原因分析也不外乎那么几点，在此还是有必要就青年公寓和工艺大楼的外墙观感质量总结一下出现的原因以及从中得到的教训，有助于以后在涂装现场有针对性地进行质量控制。1、对工艺大楼、青年公寓外墙涂料剥落、起皮情况进行原因分析。涂层开裂、起皮脱落、粉化、以及变色或褪色等方面，形成原因主要有以下几个方面：第一，抹灰层、装饰层所用材料本身原因。抹灰层(1)采用普通水泥砂浆或弹性不够的砂浆层作防护层：刚性强、强度高、收缩大、容易开裂，一次批涂过厚更容易出现裂缝。(2)使用了不合格的玻纤网格布：由于断裂强力低、耐碱强力保留率低、断裂应变大等原因造成起不到长期有效分散应力的作用，引起防护层裂缝。装饰层(1)采用外墙装饰通用的刚性腻子：由于腻子韧性不够，无法满足底层材料拉伸所起的应力。(2)采用不耐水的腻子：由于腻子不耐水，当受到水的侵浸后起泡开裂。(3)面层刚性太强，在温差交换过程中引起开裂。第二，施工原因。基层(1)基底不平整、不牢固、未彻底清除粉化物及墙体黏附物致使漆膜起皮、脱落。(2)基层墙体未完全干燥导致涂层发软、鼓泡、脱落、剥离等现象。(3)基层碱性过大会造成涂层变色、起层脱落等现象。装饰层(1)腻子一次批涂过厚；(2)施工面层时在太阳曝晒下进行或在高温天气下面层保水性能不足，导致面层失水过快引起开裂。(3)在腻子层尚未干燥或刚淋过雨的情况下，直接在上面进行中涂或面涂施工，造成面层涂料气鼓。玻纤网布干施工不当(1)玻纤网布干搭接或搭接不够，在搭接处形成裂缝；(2)玻纤网布铺设位置不对，起不到抗裂作用，抹面砂浆层易产生裂缝。第三，环境因素的原因。外墙材料在使用过程中，长期受到自然因素和使用因素的破坏。混凝土属于亲水性材料，长期暴露在外，受到空气中潮湿水分和有害物质的物理与化学作用，温度和干湿的交替变化引起外墙基层、面层材料的膨胀和收缩，长期反复的交替作用，会使基面层材料逐渐被破坏，产生裂缝、起壳、小块脱落。在材料遭到破坏后又不及时加以保护处理，侵蚀会顺着裂缝深入，使外墙内粉刷遭到破坏，导致外墙体色彩变色、发黑、失去光泽，从而失去装饰性和使用功能。2、如果这两个项目是自己干的，应该如何控制。金属氟碳涂料可采用喷涂、滚涂、刷涂等常规施工方式涂覆。具体工艺如下：基层检查处理→填充腻子层施工→铺玻纤抗裂网→找平腻子层施工→光滑腻子层施工→喷涂底漆→喷涂面漆→检查、修补、验收。各工序具体施工工艺在此不再赘述，仅从现场管理方面谈一下质量控制。施工前按工序要求做好“样板”，经甲方、设计、监理等有关人员认可，并保留“样板”至仿铝单板金属氟碳漆竣工。所有材料进场均须验收，主要材料必须有合格证，若发现问题应及时退货。如有不同批号的产品，则同一面墙采用同一批号材料。金属氟碳漆及配套腻子材料具有有效质检报告的合格证明，材料进场后按有关规定进行复验，合格后备用。每道工序施工前做好技术交底工作，将技术要求、操作要领、质量要求贯彻到每位操作人员，使大家做到心中有数、正确施工。严格执行“三检”的制度（自检、互检、专检），对每一道工序进行检查验收，不合格的坚决返工；上道工序验收合格后方可进入下道工序。工序验收程序：专业施工队自检（每道工序完成）——项目部验收（每天检查所有施工部位）——监理公司（建设单位）抽验，对问题提出整改意见，所有验收均需填写建筑涂料工程质量验收表的统一表格。最后再请甲方或监理方进行隐蔽验收，合格后进入下一道工序。重点把好基底关。基底一定要经过土建施工员、监理、甲方及相关单位分段验收，并书面签字移交后方可进行涂料施工，确保仿铝板的效果以及施工工期。应经常巡回检查各项工作面的质量情况，检查每个分格的平整度，检查阴阳角、分格...
