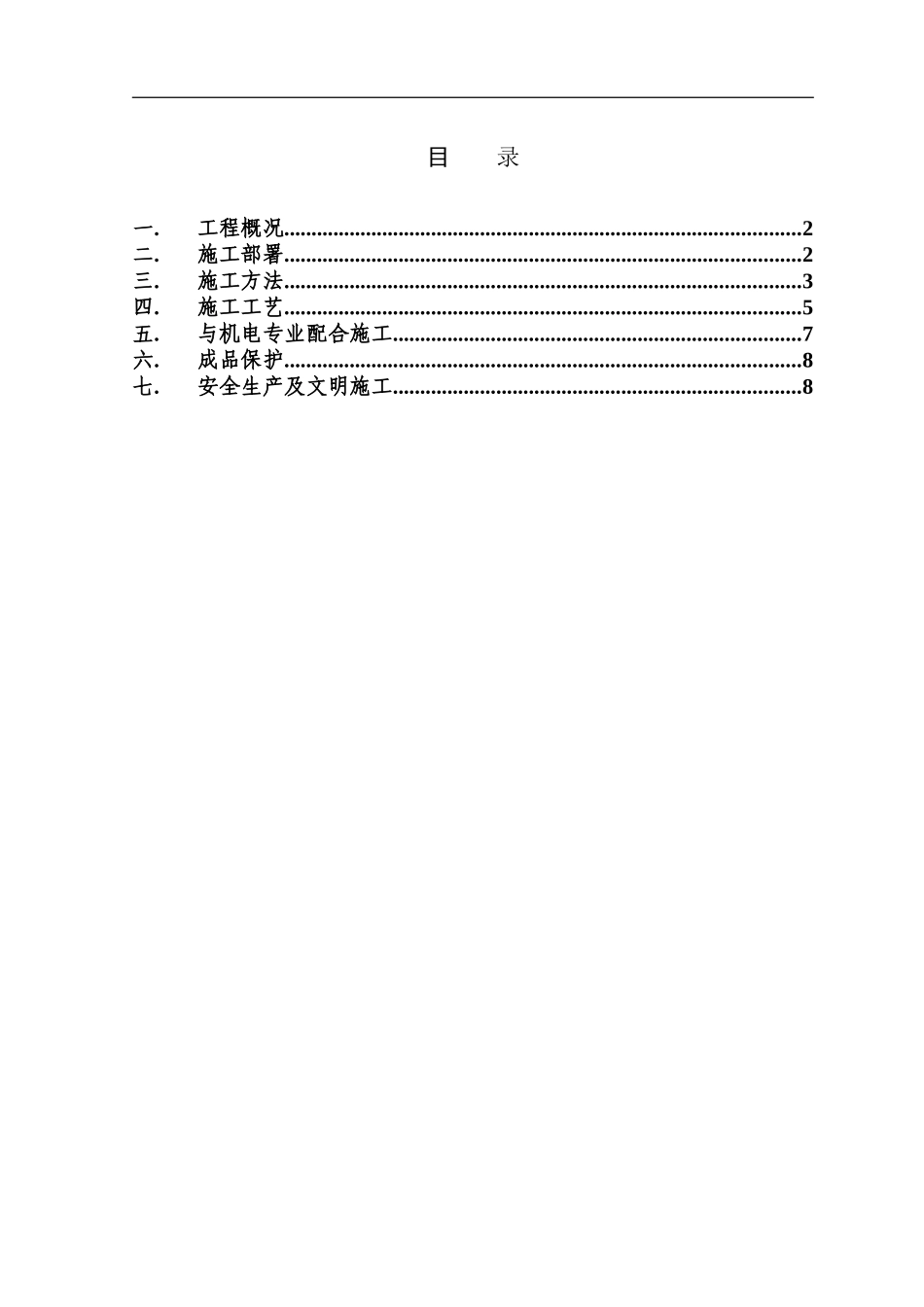

目录一.工程概况...............................................................................................2二.施工部署...............................................................................................2三.施工方法...............................................................................................3四.施工工艺...............................................................................................5五.与机电专业配合施工...........................................................................7六.成品保护...............................................................................................8七.安全生产及文明施工...........................................................................8中科院化学所分子科学中心实验楼工程砌筑工程施工方案主要编制依据北京建筑设计研究院提供的设计施工图纸及设计变更、洽商。《砌筑工程施工及验收规范》（GB50203—98）。《建筑机械使用安全技术规范》（JGJ33—86）。《建筑工程质量检验评标准》（GBJ301—88）。《北京市建筑安全工程技术资料管理规定》（京建质[1996]418号）。《框架结构粘土空心砖填充墙构造图集》（京97SJ25）1中科院化学所分子科学中心实验楼工程砌筑工程施工方案一.工程概况1.本工程I段地下室除卫生间砌筑180mm厚粘土空心砖墙外，其于全是钢筋砼剪力墙；地上一至四层全框架结构，外围护墙300mm、内隔墙180mm厚均采用粘土空心砖砌筑。II段地下室除钢筋砼剪力墙外，其于内墙均为180mm厚空心粘土砖砌筑，一至十层外围护墙300mm、内隔墙180mm厚均采用粘土空心砖砌筑。2.砖墙统计数量：300砖墙180砖墙120砖墙I段约144.8m3约208.109m3约13.932m3II段约1016.45m3约2022.12m3约10.762m33.砖的种类粘土空心砖：240×240×115mm粘土空心砖：240×180×115mm粘土红机砖：235×115×53mm4.砌砖墙砂浆标号设计强度等级为M5的水泥砂浆。二.施工部署1.总平面布置图（详见附图一）。2.施工流水段平面（详见附图二）。3.施工进度计划表(详见附表一)。4.劳动力安排序号工种人数备注1钢筋制作42钢筋绑扎102中科院化学所分子科学中心实验楼工程砌筑工程施工方案3钢筋焊接44运料205砂浆砼搅拌86砌砖40技工四级以上7制模108支模209砼工1110剔凿611电梯司机412文明施工10合计用工1465.主要机具序号名称数量备注1外用电梯1双栏2砂浆搅拌机23φ30振捣棒104云石机35手电锯36电锤37电焊机28手推车409手提电箱10三.施工方法1.外围护墙300墙组砌图（详见附图三）。2.内墙门洞口抱框示意图（详见附图四），门框安装预埋件详图请见附图四-1，要求钢制门框预埋带铁脚钢板，木制门框预埋防腐木砖。3.空心砖外围护墙在门（窗）顶部、窗台设置圈梁和间隔≤1000配筋带，圈梁及配筋带的通长钢筋应锚入两侧砼墙或框架柱内35d，按（附图3中科院化学所分子科学中心实验楼工程砌筑工程施工方案六）施工。4.填充墙的拉结示意图（详见附图七）。5.北立面三层至十层立窗与风窗之中现制过梁配筋（详见附图八）。6.在砌筑墙时，根据墙体尺寸，砌筑填充墙净空高度和门窗洞口尺寸，做立面剖面的排砖设计，（详见附图九）。尽可能减少现场切割，减小工作量，减少浪费。7.砌筑施工前应在墙上根据建筑50线标高控制，划出砌块的层数，安排好灰缝的厚度，根据建筑图纸要求弹好墙身门窗洞口尺寸线，在墙柱的立面边线，用红油漆打好三角，砌筑粘土砖时要做好皮数杆。8.砌筑空心砖墙之前，先砌三皮实心粘土砖。9.墙体砌筑的前一天应当将砌块与结构相接的部位洒水湿润，保证砌体粘结牢固，纵横墙交接处要求一次砌筑完成。一次不能砌完成时，可以留斜搓，高度不能超过1.2m。10.按照设计施工图纸及洽商要求，应沿砌块高每隔500mm设置2ф6拉结钢筋，拉筋长度1000mm,如有不够1000mm时，应拾接单面焊10d,由于砼墙、柱已经施工完毕，因此拉筋预埋在砼内，剔凿出来必须调直，外墙窗台及窗顶面各设圈梁一道，中间钢筋带一道，具体作法及配筋，内墙在门洞口上顶设图梁一道，圈梁...
