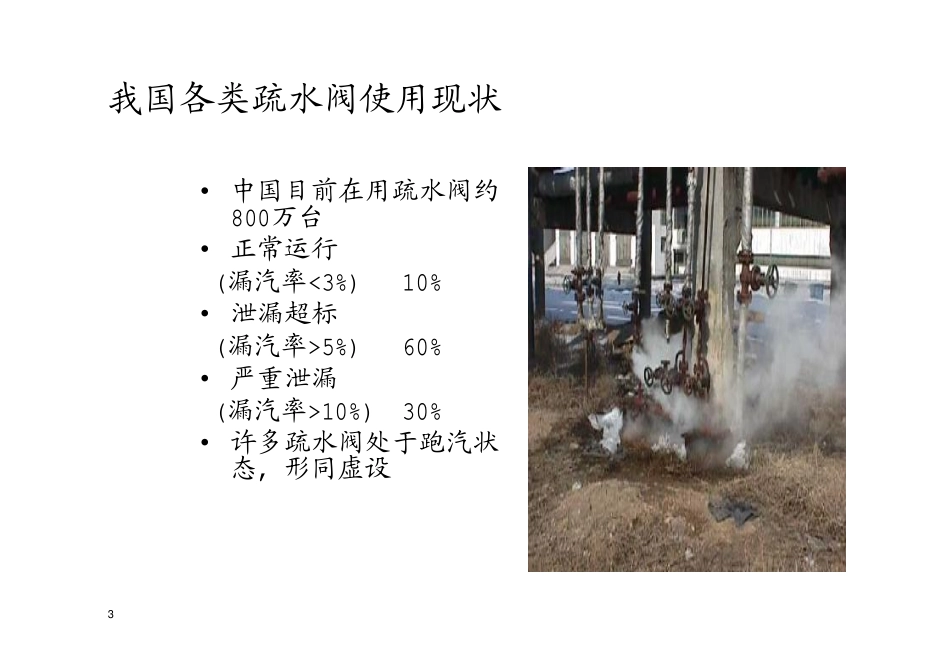

专业的产品系统解决方案最佳的客户体验瑞克蒸汽博士RuiKesteamdoctorcourses3我国各类疏水阀使用现状•中国目前在用疏水阀约800万台•正常运行(漏汽率<3%)10%•泄漏超标(漏汽率>5%)60%•严重泄漏(漏汽率>10%)30%•许多疏水阀处于跑汽状态,形同虚设国家标准和要求国家标准GB/T12712-91供热系统凝结水回收及蒸汽疏水阀技术管理要求蒸汽疏水阀完好率>90%完好率=配备率x合格率惊人的蒸汽泄漏损失阀座孔径（in）月蒸汽损失（kg）每月成本（元）每年总成本（元）1/2378,80064，396772，7527/16288,90049，113589，3563/8213,20036，244434，9285/16147,40025，025300，6961/495,30016，201194，4123/1653,0009，010108，1201/823,8004，04648，552（假定蒸汽单位成本为170元/吨）－0.7MPa下的测试报告1.购买成本2.安装成本3.频繁更换成本4.更换失效阀门之前蒸汽损失5.查找失效阀门的工时成本6.疏水阀失效造成生产停滞和产品质量不合格的损失拥有一个疏水阀的成本如何设计、选用、管理好疏水阀对蒸汽节能很重要如何判断疏水阀的工作状态好坏流动状态目测温度检测声音检测。流动状态目测流动状态目测流动状态目测流动状态目测。流动状态目测流动状态目测流动状态目测通过测试温度判断疏水阀检测蒸汽疏水阀是否故障的第一步就是检测疏水阀入口端冷凝水的温度。除了刻意的过冷之外（比如低温伴热），疏水阀进口冷凝水温度应该接近饱和蒸汽温度。•当疏水阀排水量不足时，冷凝水会积存而疏水阀的表面温度会降低。。低温疏水阀（堵塞）发生以下情况时，检查时温度是非常具有判断依据的：·疏水阀堵塞·排量不足这些问题会导致冷凝水积存，从而降低了疏水阀的温度。。•当疏水阀排水量不足时，冷凝水会积存而疏水阀的表面温度会降低。低温疏水阀（堵塞）如果温度非常低，而这个应用还是“在工作”的话，就表示可能疏水阀的尺寸过小了，阀嘴选择错误，疏水阀/过滤器堵塞，或设备前有调节阀，使压差不足以排除冷凝水（滞流）。。用温度检查蒸汽泄漏？用温度来判断疏水阀是否泄漏有时可能导致错误的结果。因为高温冷凝水进入低压管道时会闪蒸成蒸汽。因为闪蒸汽温度跟泄漏的生蒸汽温度几乎一样，所以温度检查是不能检查出蒸汽泄漏和常规冷凝水排放的区别的。一个根据温度的错误报告可能导致更换掉正常工作的蒸汽疏水阀。•在之前的图片中是不可能判断疏水阀在泄漏蒸汽或是正常工作的。用声音测试疏水阀冷凝水通过疏水阀时，大多数疏水阀启闭时都会产生声音和振动。当一个疏水阀工作不再正常时，（磨损，堵塞或其他原因）这些声音会发生变化。认识这其中的差异将会帮助评估蒸汽疏水阀的工作情况。当倒吊桶式疏水阀，排放孔被杂质和漂浮物堵塞时，会引起疏水阀暂时关闭，无法排水，在一定环境条件下可能产生冻结。•生蒸汽的泄漏会发出不同的声音。它们的区别可能理解为“哨声和波浪声”，蒸汽泄漏类似于哨声，及时声音很轻，但音调很高。但流体不可能发出这样的声音，无论流出的量大还是量小。•流经疏水阀的冷凝水所发出的声音音调较低，所以当声音变得比较像蒸汽流动时，音调较高的话，那么疏水阀可能会有大量的闪蒸汽或生蒸汽泄漏，需要作进一步检测。用声音测试疏水阀对于热动力疏水器，由于其工作特点是间接性工作。当热动力疏水阀工作时每隔5-8秒，可以明显听到疏水阀开关的声音。当疏水阀工作时开关声音频率过快或没有声音，则疏水阀损坏。通过目视和声音测试疏水阀通过目视和声音测试疏水阀测试疏水阀的工具测试温度许多工具可以用来检测疏水阀，有的用温度，有的用声音，有的两者兼用。只用温度来测试疏水阀需要将测温探头测试在疏水阀入口端，而不是出口端。应该始终检测蒸汽疏水阀入口端的温度，因为出口端的温度取决于下游管道压力和其他因素。•比如，有时即使入口蒸汽温度是250°C，如果直接排放冷凝水至大气，那么疏水阀出口端温度不可能达到100°C。•所以，即使蒸汽泄漏，也不可能得到一份正确的疏水阀诊断。检测温度对于判断疏水阀是否堵塞很有意义，但对于是否泄漏则参考不大。•想提供最准确的包括堵塞和泄漏的诊断必须要同时测试温度和声音/超声波等级。用声音测试听诊器可以用...
