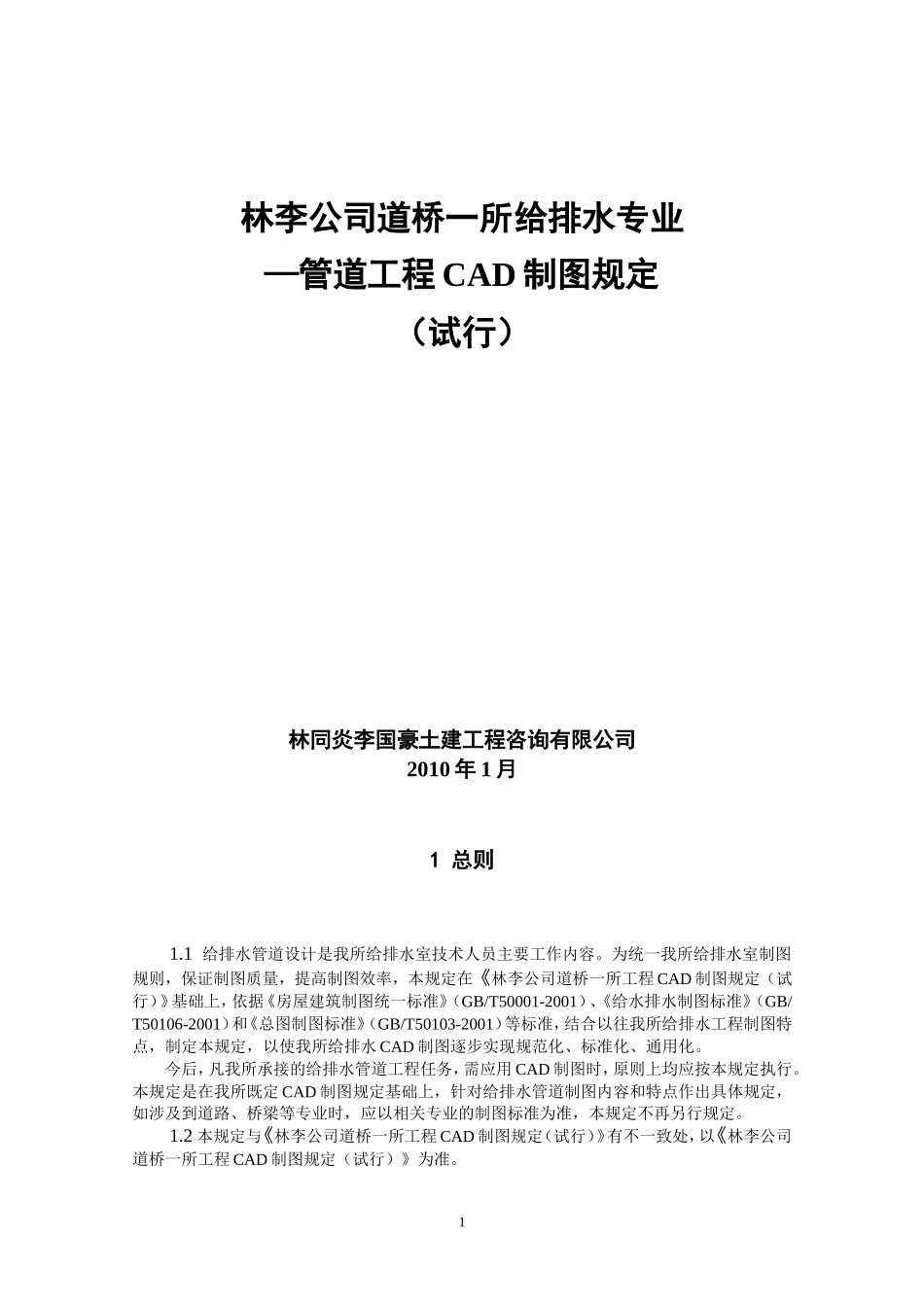

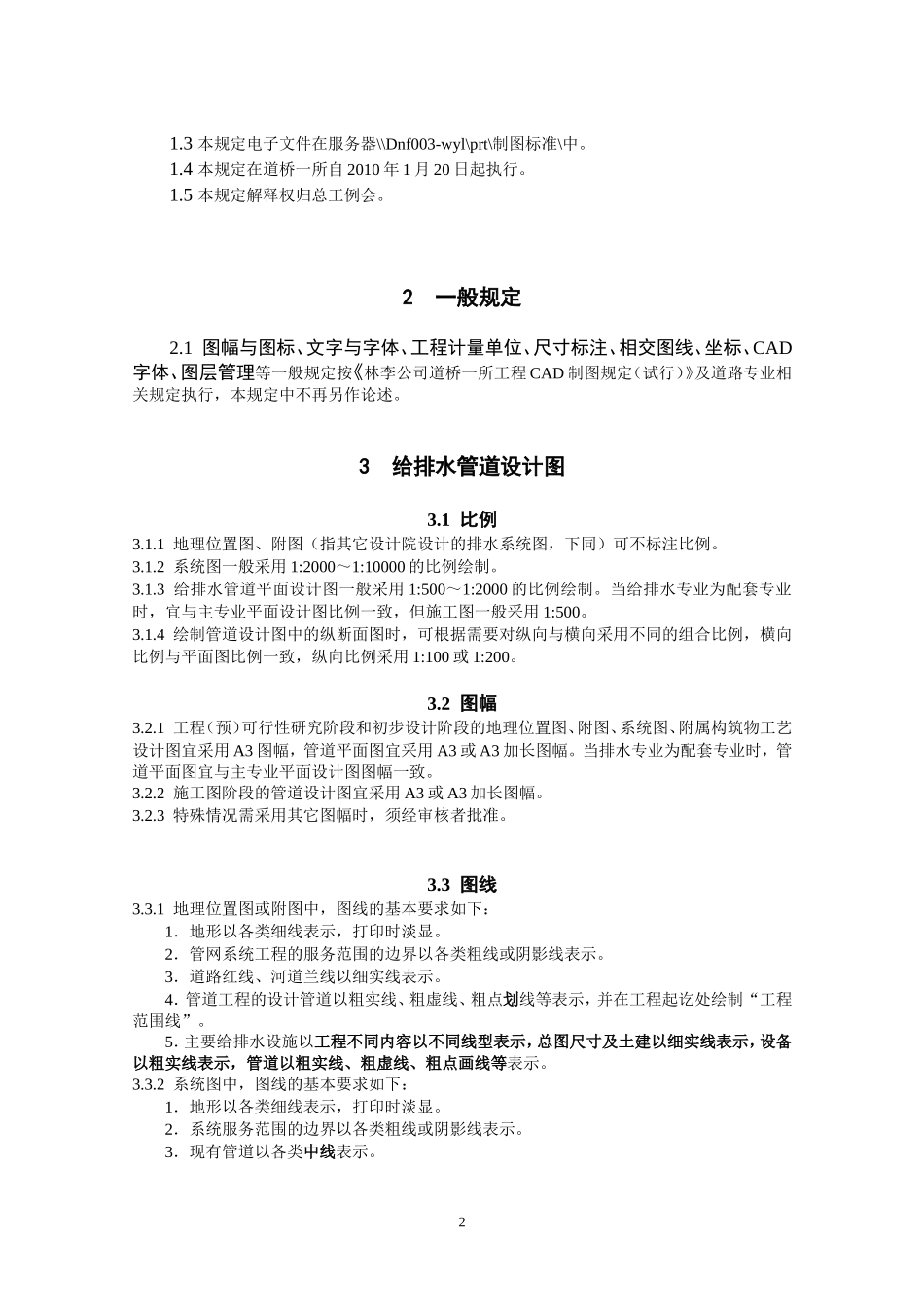

林李公司道桥一所给排水专业—管道工程CAD制图规定（试行）林同炎李国豪土建工程咨询有限公司2010年1月1总则1.1给排水管道设计是我所给排水室技术人员主要工作内容。为统一我所给排水室制图规则，保证制图质量，提高制图效率，本规定在《林李公司道桥一所工程CAD制图规定（试行）》基础上，依据《房屋建筑制图统一标准》（GB/T50001-2001）、《给水排水制图标准》（GB/T50106-2001）和《总图制图标准》（GB/T50103-2001）等标准，结合以往我所给排水工程制图特点，制定本规定，以使我所给排水CAD制图逐步实现规范化、标准化、通用化。今后，凡我所承接的给排水管道工程任务，需应用CAD制图时，原则上均应按本规定执行。本规定是在我所既定CAD制图规定基础上，针对给排水管道制图内容和特点作出具体规定，如涉及到道路、桥梁等专业时，应以相关专业的制图标准为准，本规定不再另行规定。1.2本规定与《林李公司道桥一所工程CAD制图规定（试行）》有不一致处，以《林李公司道桥一所工程CAD制图规定（试行）》为准。11.3本规定电子文件在服务器\\Dnf003-wyl\prt\制图标准\中。1.4本规定在道桥一所自2010年1月20日起执行。1.5本规定解释权归总工例会。2一般规定2.1图幅与图标、文字与字体、工程计量单位、尺寸标注、相交图线、坐标、CAD字体、图层管理等一般规定按《林李公司道桥一所工程CAD制图规定（试行）》及道路专业相关规定执行，本规定中不再另作论述。3给排水管道设计图3.1比例3.1.1地理位置图、附图（指其它设计院设计的排水系统图，下同）可不标注比例。3.1.2系统图一般采用1:2000～1:10000的比例绘制。3.1.3给排水管道平面设计图一般采用1:500～1:2000的比例绘制。当给排水专业为配套专业时，宜与主专业平面设计图比例一致，但施工图一般采用1:500。3.1.4绘制管道设计图中的纵断面图时，可根据需要对纵向与横向采用不同的组合比例，横向比例与平面图比例一致，纵向比例采用1:100或1:200。3.2图幅3.2.1工程（预）可行性研究阶段和初步设计阶段的地理位置图、附图、系统图、附属构筑物工艺设计图宜采用A3图幅，管道平面图宜采用A3或A3加长图幅。当排水专业为配套专业时，管道平面图宜与主专业平面设计图图幅一致。3.2.2施工图阶段的管道设计图宜采用A3或A3加长图幅。3.2.3特殊情况需采用其它图幅时，须经审核者批准。3.3图线3.3.1地理位置图或附图中，图线的基本要求如下：1．地形以各类细线表示，打印时淡显。2．管网系统工程的服务范围的边界以各类粗线或阴影线表示。3．道路红线、河道兰线以细实线表示。4．管道工程的设计管道以粗实线、粗虚线、粗点划线等表示，并在工程起讫处绘制“工程范围线”。5．主要给排水设施以工程不同内容以不同线型表示，总图尺寸及土建以细实线表示，设备以粗实线表示，管道以粗实线、粗虚线、粗点画线等表示。3.3.2系统图中，图线的基本要求如下：1．地形以各类细线表示，打印时淡显。2．系统服务范围的边界以各类粗线或阴影线表示。3．现有管道以各类中线表示。24．新建的管道以各类粗线表示，不同阶段、不同方法施工的新建管道可采用不同的线型或颜色进行区别。3.3.3管道平面设计图中，图线的基本要求如下：3序号名称图线图层颜色线宽备注1地形各类细线地形（或dx）252、70打印时淡显2现有管线（排水管线除外）各类细线宜按管线性质分别放于不同图层宜用不同颜色表示不同管线0略深于地形3现有给排水管线（废除）给水管中实线（continues）加“×”现状给水7（白色）0.5雨水管中虚线（dashed，1.0）加“×”现状雨水3（绿色）合流管中虚线（dashed，1.0）加“×”现状合流污水管中点划线（center，0.5）加“×”现状污水4（青色）4现有给排水管线（利用）给水管中实线（continues）现状给水7（白色）0.5雨水管中虚线（dashed，1.0）现状雨水3（绿色）合流管中虚线（dashed，1.0）现状合流污水管中点划线（center，0.5）现状污水4（青色）5设计道路线符合“条例”中道路制图要求06河道兰线中实线（continues）河道兰线5（兰色）0.5河道中心线细点划线中点划线（center，0.25）5（兰色）0防汛通道边线细实线（continues）5（兰色）0.257设计给...
