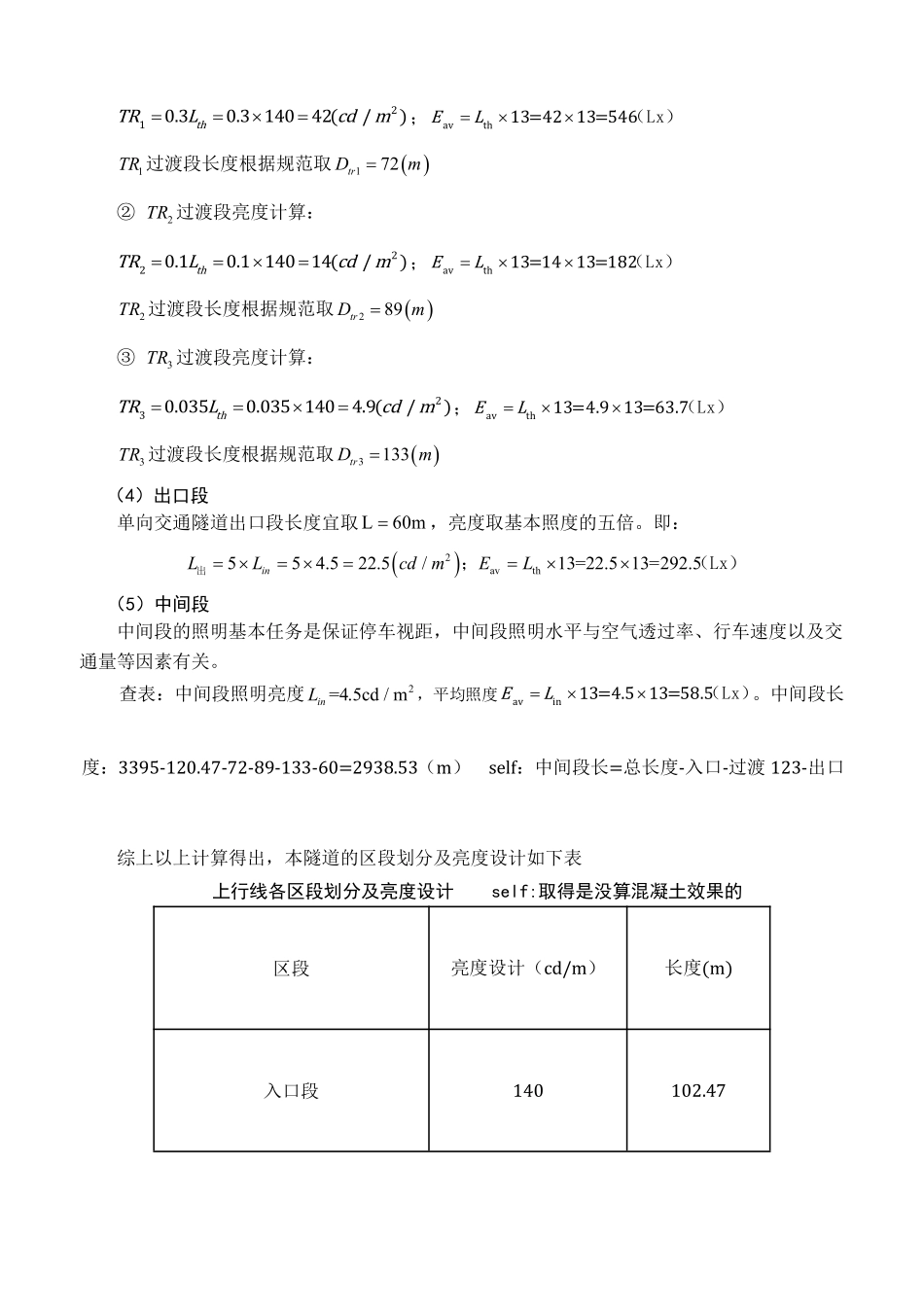

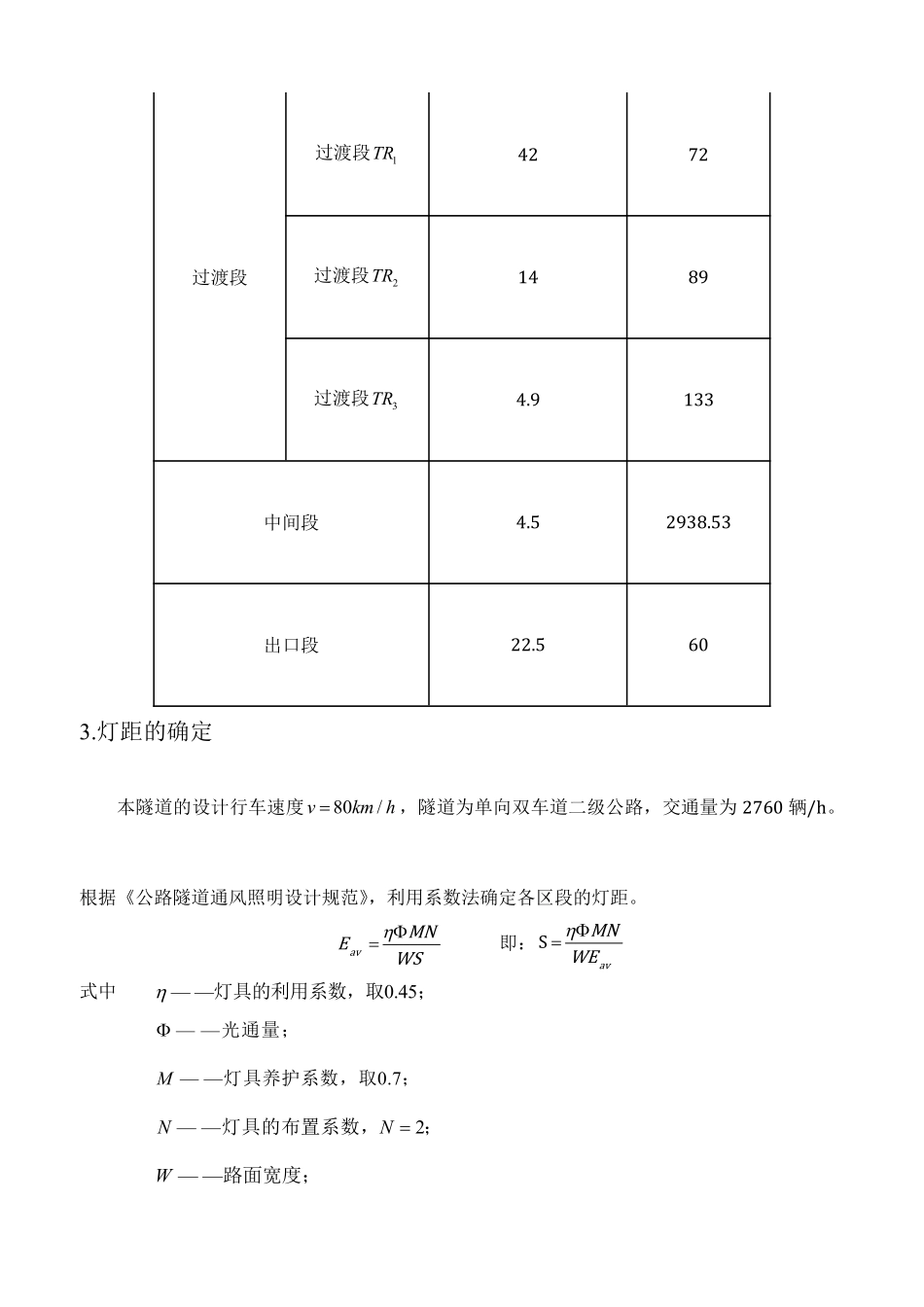

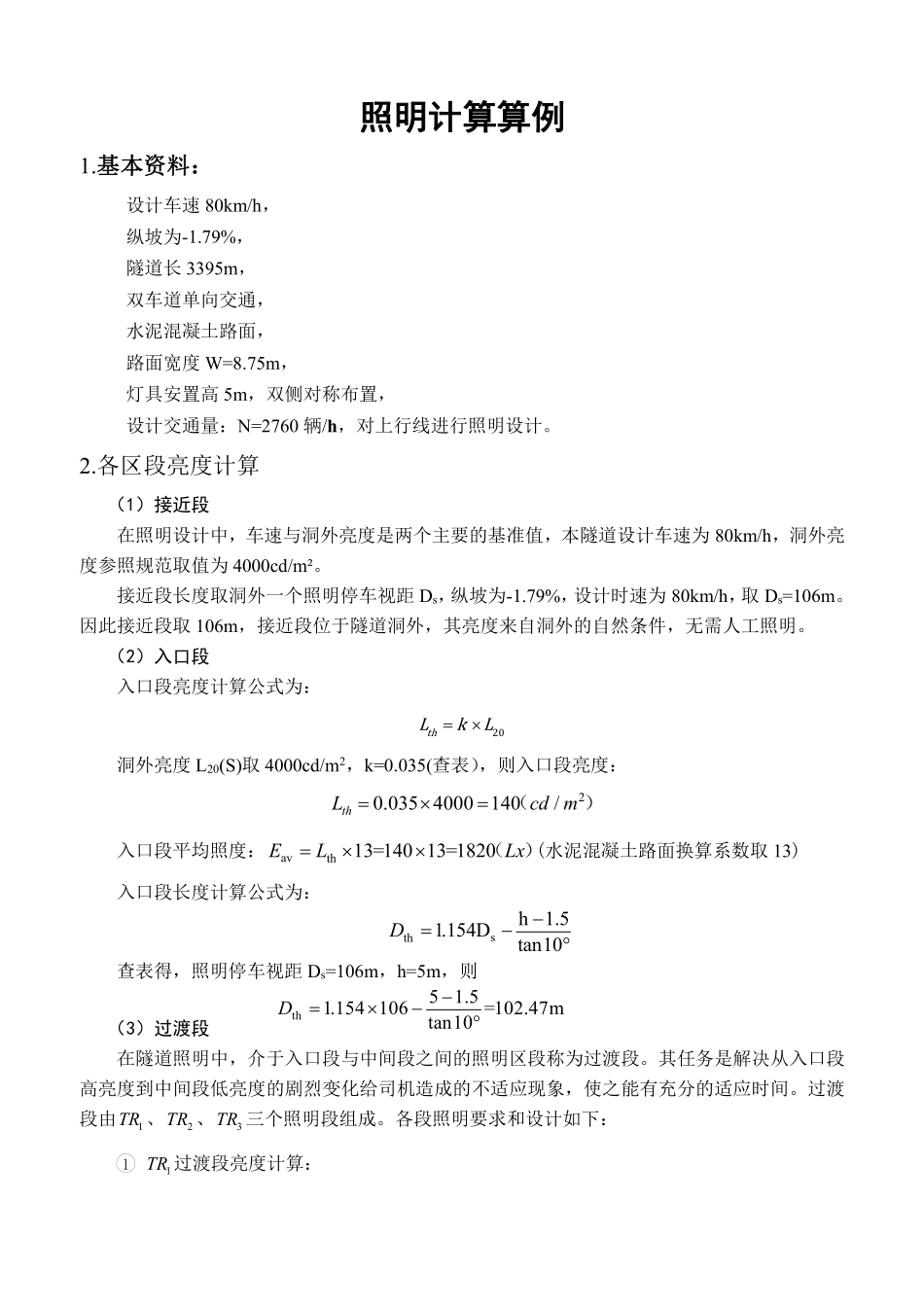

照明计算算例1.基本资料：设计车速80km/h，纵坡为-1.79%，隧道长3395m，双车道单向交通，水泥混凝土路面，路面宽度W=8.75m，灯具安置高5m，双侧对称布置，设计交通量：N=2760辆/h，对上行线进行照明设计。2.各区段亮度计算（1）接近段在照明设计中，车速与洞外亮度是两个主要的基准值，本隧道设计车速为80km/h，洞外亮度参照规范取值为4000cd/m²。接近段长度取洞外一个照明停车视距Ds，纵坡为-1.79%，设计时速为80km/h，取Ds=106m。因此接近段取106m，接近段位于隧道洞外，其亮度来自洞外的自然条件，无需人工照明。（2）入口段入口段亮度计算公式为：20thLkL洞外亮度L20(S)取4000cd/m2，k=0.035(查表），则入口段亮度：20.0354000140/thLcdm（）入口段平均照度：avth13=14013=1820ELLx（）(水泥混凝土路面换算系数取13)入口段长度计算公式为：sthh1.51.154Dtan10D查表得，照明停车视距Ds=106m，h=5m，则（3）过渡段在隧道照明中，介于入口段与中间段之间的照明区段称为过渡段。其任务是解决从入口段高亮度到中间段低亮度的剧烈变化给司机造成的不适应现象，使之能有充分的适应时间。过渡段由1TR、2TR、3TR三个照明段组成。各段照明要求和设计如下：11TR过渡段亮度计算：th51.51.154106=102.47mtan10D210.30.314042(/)thTRLcdm；avth13=4213=546EL（Lx）1TR过渡段长度根据规范取172trDm②2TR过渡段亮度计算：220.10.114014(/)thTRLcdm；avth13=1413=182EL（Lx）2TR过渡段长度根据规范取289trDm③3TR过渡段亮度计算：230.0350.0351404.9(/)thTRLcdm；avth13=4.913=63.7EL（Lx）3TR过渡段长度根据规范取3133trDm（4）出口段单向交通隧道出口段长度宜取L60m，亮度取基本照度的五倍。即：2avth554.522.5/13=22.513=292.5出；（Lx）inLLcdmEL（5）中间段中间段的照明基本任务是保证停车视距，中间段照明水平与空气透过率、行车速度以及交通量等因素有关。查表：中间段照明亮度2=4.5cd/minL，平均照度avin13=4.513=58.5EL（Lx）。中间段长度：3395-120.47-72-89-133-60=2938.53（m）self：中间段长=总长度-入口-过渡123-出口综上以上计算得出，本隧道的区段划分及亮度设计如下表上行线各区段划分及亮度设计self:取得是没算混凝土效果的区段亮度设计（cd/m）长度(m)入口段140102.47过渡段过渡段1TR4272过渡段2TR1489过渡段3TR4.9133中间段4.52938.53出口段22.5603.灯距的确定本隧道的设计行车速度80/vkmh，隧道为单向双车道二级公路，交通量为2760辆/h。根据《公路隧道通风照明设计规范》，利用系数法确定各区段的灯距。avMNEWS即：SavMNWE式中——0.45灯具的利用系数，取；——光通量；——0.7灯具养护系数，取；M——2灯具的布置系数，；NN——路面宽度；W——灯具间距。S（1）中间的段灯间距确定取0.45,8.75m,0.7,2,660070（）WMNlmW,则中间段灯间距为：0.4566000.728.12m(8.0)8.7558.5avMNSmWE取（2）入口段的灯间距确定入口段照明由基本照明与加强照明组成，基本照明的灯距与中间段一致。加强照明的灯距布置如下：取0.45,8.75m,0.7,2,45000400（）WMNlmW,则入口段灯间距为：0.45450000.728.751.84m(1.5)182058.5avmMNSWE取（3）过渡段的灯间距确定过渡段照明由基本照明与加强照明组成，基本照明的灯距与中间段一致。加强照明的灯距布置如下。过渡段1TR：取0.45,8.75m,0.7,2,28000250（）WMNlmW,则过渡段1TR灯间距为：0.45280000.728.74.14(4.0)54658.55avMNSWEmm取过渡段2TR：取0.45,8.75m,0.7,2,16000150（）WMNlmW,则过渡段2TR灯间距为：0.45160000.728.79.33m(9.0)18258.55avMNSWEm取过渡段3TR：取0.45,8.75m,0.7,2,9000100（）WMNlmW，则过渡段3灯间距为：124.3m(0.4590000.728.7530.0)63.758.5avMNSEmW...
