建筑物内外墙隔热仿釉涂抹料VIP免费

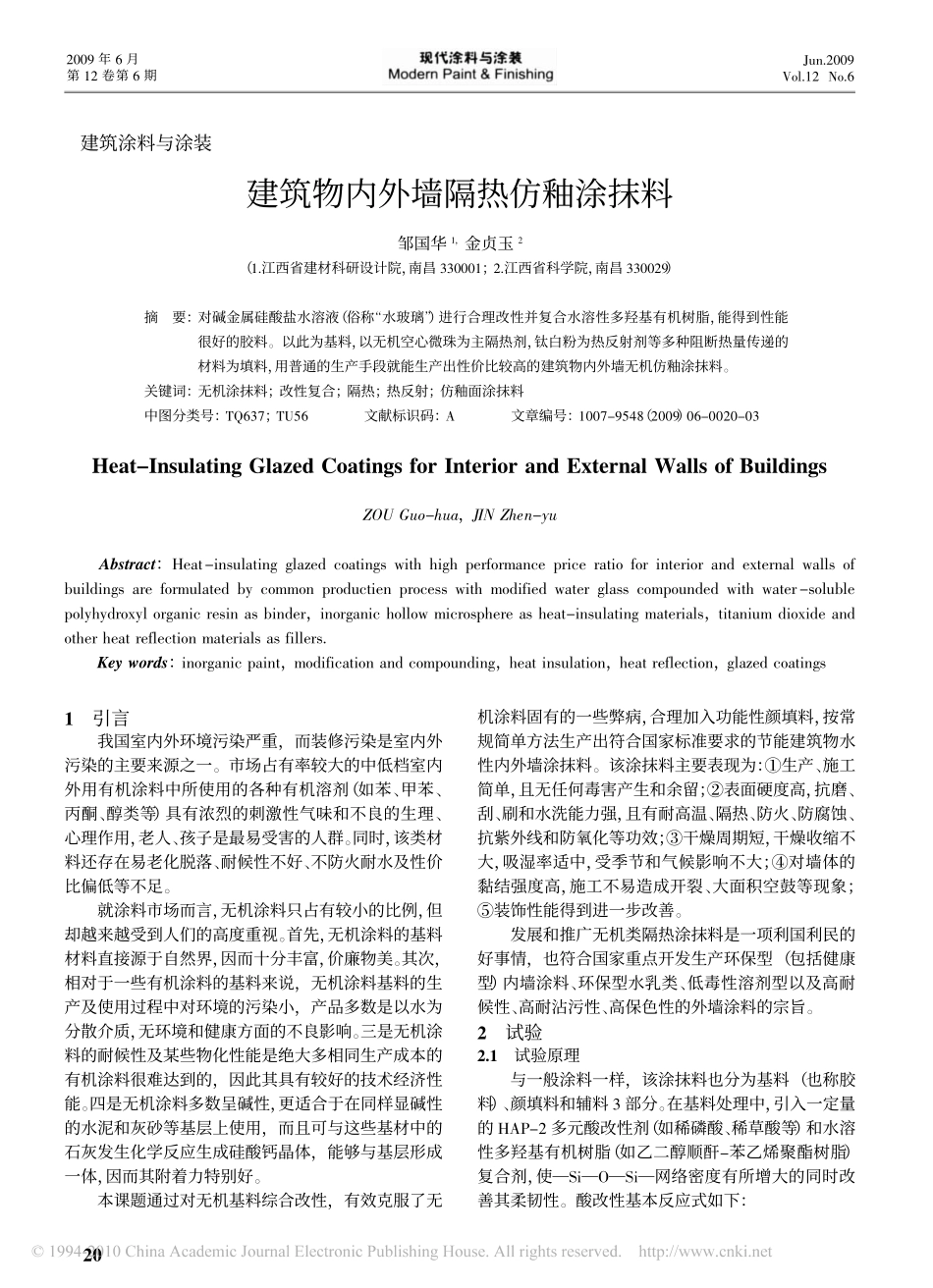

2009年6月第12卷第6期Jun．2009Vol．12No．61引言我国室内外环境污染严重，而装修污染是室内外污染的主要来源之一。市场占有率较大的中低档室内外用有机涂料中所使用的各种有机溶剂（如苯、甲苯、丙酮、醇类等）具有浓烈的刺激性气味和不良的生理、心理作用，老人、孩子是最易受害的人群。同时，该类材料还存在易老化脱落、耐候性不好、不防火耐水及性价比偏低等不足。就涂料市场而言，无机涂料只占有较小的比例，但却越来越受到人们的高度重视。首先，无机涂料的基料材料直接源于自然界，因而十分丰富，价廉物美。其次，相对于一些有机涂料的基料来说，无机涂料基料的生产及使用过程中对环境的污染小，产品多数是以水为分散介质，无环境和健康方面的不良影响。三是无机涂料的耐候性及某些物化性能是绝大多相同生产成本的有机涂料很难达到的，因此其具有较好的技术经济性能。四是无机涂料多数呈碱性，更适合于在同样显碱性的水泥和灰砂等基层上使用，而且可与这些基材中的石灰发生化学反应生成硅酸钙晶体，能够与基层形成一体，因而其附着力特别好。本课题通过对无机基料综合改性，有效克服了无机涂料固有的一些弊病，合理加入功能性颜填料，按常规简单方法生产出符合国家标准要求的节能建筑物水性内外墙涂抹料。该涂抹料主要表现为：①生产、施工简单，且无任何毒害产生和余留；②表面硬度高，抗磨、刮、刷和水洗能力强，且有耐高温、隔热、防火、防腐蚀、抗紫外线和防氧化等功效；③干燥周期短，干燥收缩不大，吸湿率适中，受季节和气候影响不大；④对墙体的黏结强度高，施工不易造成开裂、大面积空鼓等现象；⑤装饰性能得到进一步改善。发展和推广无机类隔热涂抹料是一项利国利民的好事情，也符合国家重点开发生产环保型（包括健康型）内墙涂料、环保型水乳类、低毒性溶剂型以及高耐候性、高耐沾污性、高保色性的外墙涂料的宗旨。2试验2.1试验原理与一般涂料一样，该涂抹料也分为基料（也称胶料）、颜填料和辅料3部分。在基料处理中，引入一定量的HAP-2多元酸改性剂（如稀磷酸、稀草酸等）和水溶性多羟基有机树脂（如乙二醇顺酐-苯乙烯聚酯树脂）复合剂，使—Si—O—Si—网络密度有所增大的同时改善其柔韧性。酸改性基本反应式如下：建筑物内外墙隔热仿釉涂抹料邹国华1，金贞玉2（1.江西省建材科研设计院，南昌330001；2.江西省科学院，南昌330029）摘要：对碱金属硅酸盐水溶液（俗称“水玻璃”）进行合理改性并复合水溶性多羟基有机树脂，能得到性能很好的胶料。以此为基料，以无机空心微珠为主隔热剂，钛白粉为热反射剂等多种阻断热量传递的材料为填料，用普通的生产手段就能生产出性价比较高的建筑物内外墙无机仿釉涂抹料。关键词：无机涂抹料；改性复合；隔热；热反射；仿釉面涂抹料中图分类号：TQ637；TU56文献标识码：A文章编号：1007－9548（2009）06－0020－03Heat-InsulatingGlazedCoatingsforInteriorandExternalWallsofBuildingsZOUGuo-hua，JINZhen-yuAbstract：Heat-insulatingglazedcoatingswithhighperformancepriceratioforinteriorandexternalwallsofbuildingsareformulatedbycommonproductienprocesswithmodifiedwaterglasscompoundedwithwater-solublepolyhydroxylorganicresinasbinder，inorganichollowmicrosphereasheat-insulatingmaterials，titaniumdioxideandotherheatreflectionmaterialsasfillers.Keywords：inorganicpaint，modificationandcompounding，heatinsulation，heatreflection，glazedcoatings建筑涂料与涂装202009年6月第12卷第6期Jun．2009Vol．12No．6M2O·mSiO2＋2H+→mSi（OH）4＋2M+＋H2O有机树脂复合示意如下：填料则以玻璃空心微珠、陶瓷空心微珠或膨胀珍珠岩粉等为主，再引入硅酸盐纤维、海泡石等作为保温材料颗粒间的连接、填充及提高涂料的流变性，这样，可大大提高涂抹料干后的热阻。引入一定量的钛白粉既可作为白色颜料，又可作为热反射材料。涂料干燥后，用ZL-3复合处理剂处理涂膜，使剩余的钾、钠离子形成不溶性复盐除去，进一步提高涂膜的物化性能。其原理反应如下：3M2O·mSiO2＋2Al3+＋8PO3＋（6m+1）H2O2Al（PO3）·...
