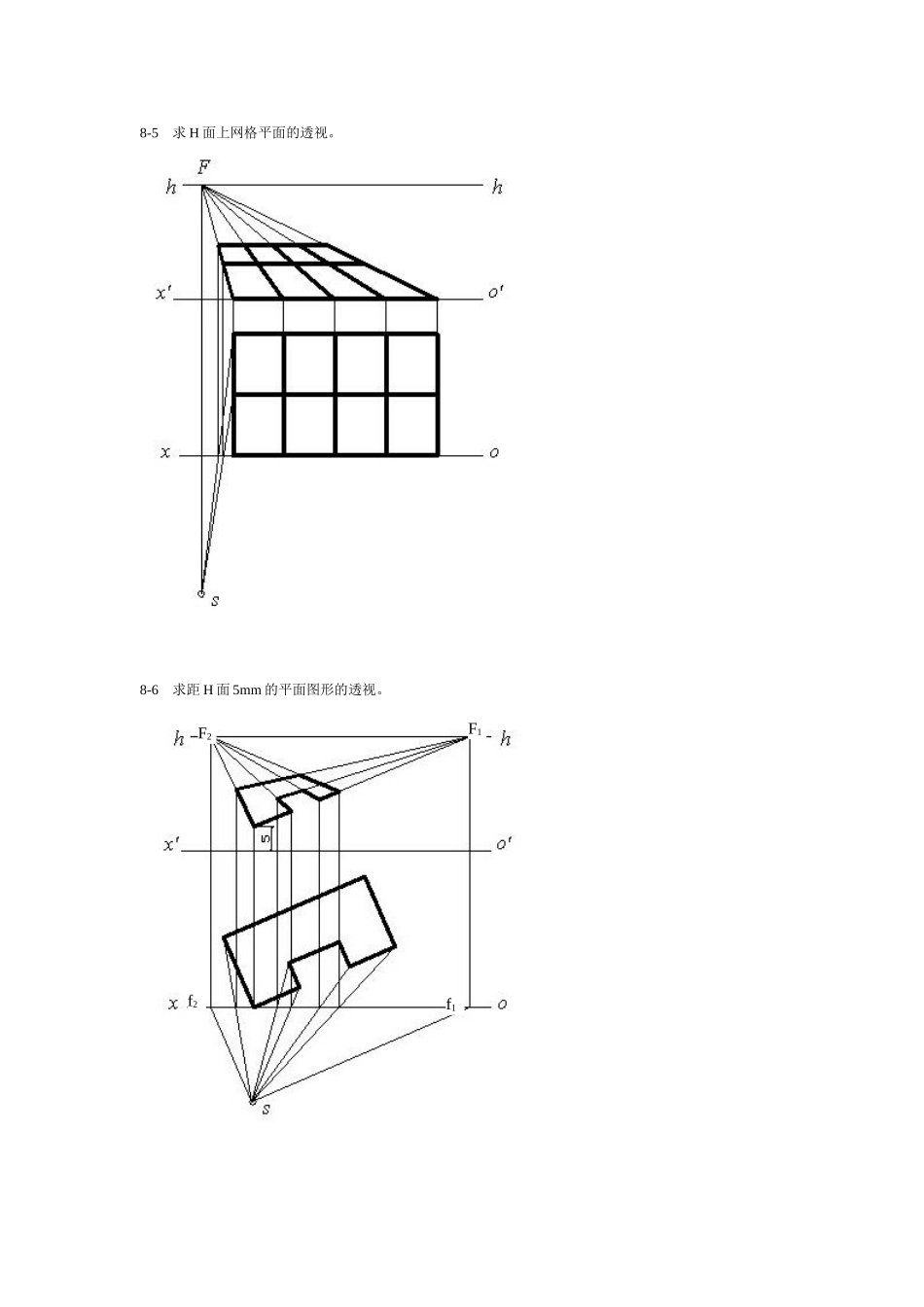

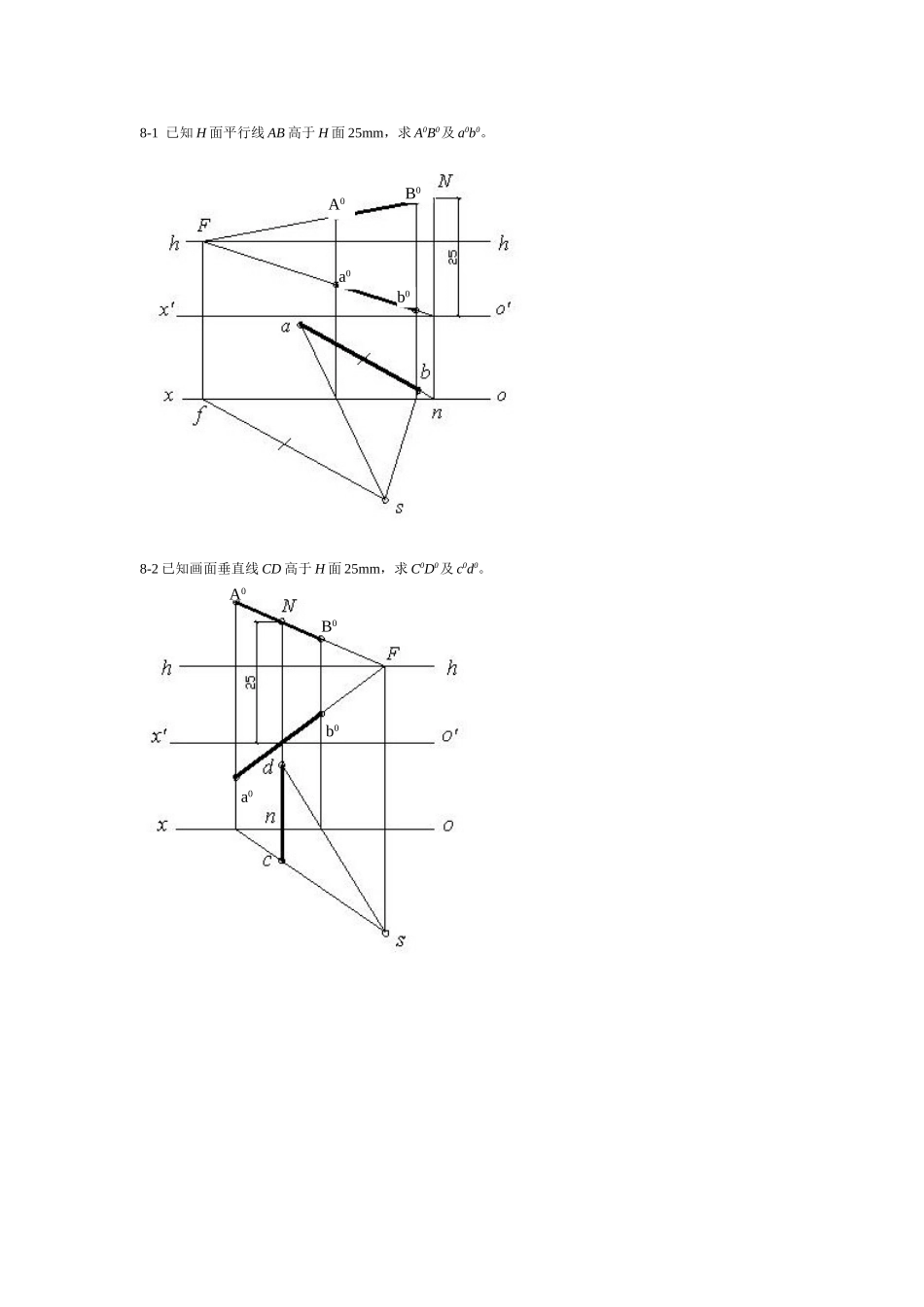

8-1已知H面平行线AB高于H面25mm，求A0B0及a0b0。8-2已知画面垂直线CD高于H面25mm，求C0D0及c0d0。A0B0a0b0A0B0a0b08-3已知H面垂直线EF长30mm，下端F点在H面上，求E0F0及e0f0。8-4直线GH平行于画面，下端G点在H面上，倾角α=30°，求G0H0及g0h0。G0g0f0F0e0f0E0F08-5求H面上网格平面的透视。8-6求距H面5mm的平面图形的透视。F1F2f2f18-7以方块A、B、C、D、E、F为底作高为L的方柱的透视。8-8求组合体的透视。F1F2f2f1F8-9作拱形门的一点透视。8-10作拱形门的两点透视。F1F2f2f18-11作建筑形体的透视图。8-12作建筑形体的透视图。F1F2f2f1F1F2f2f1
