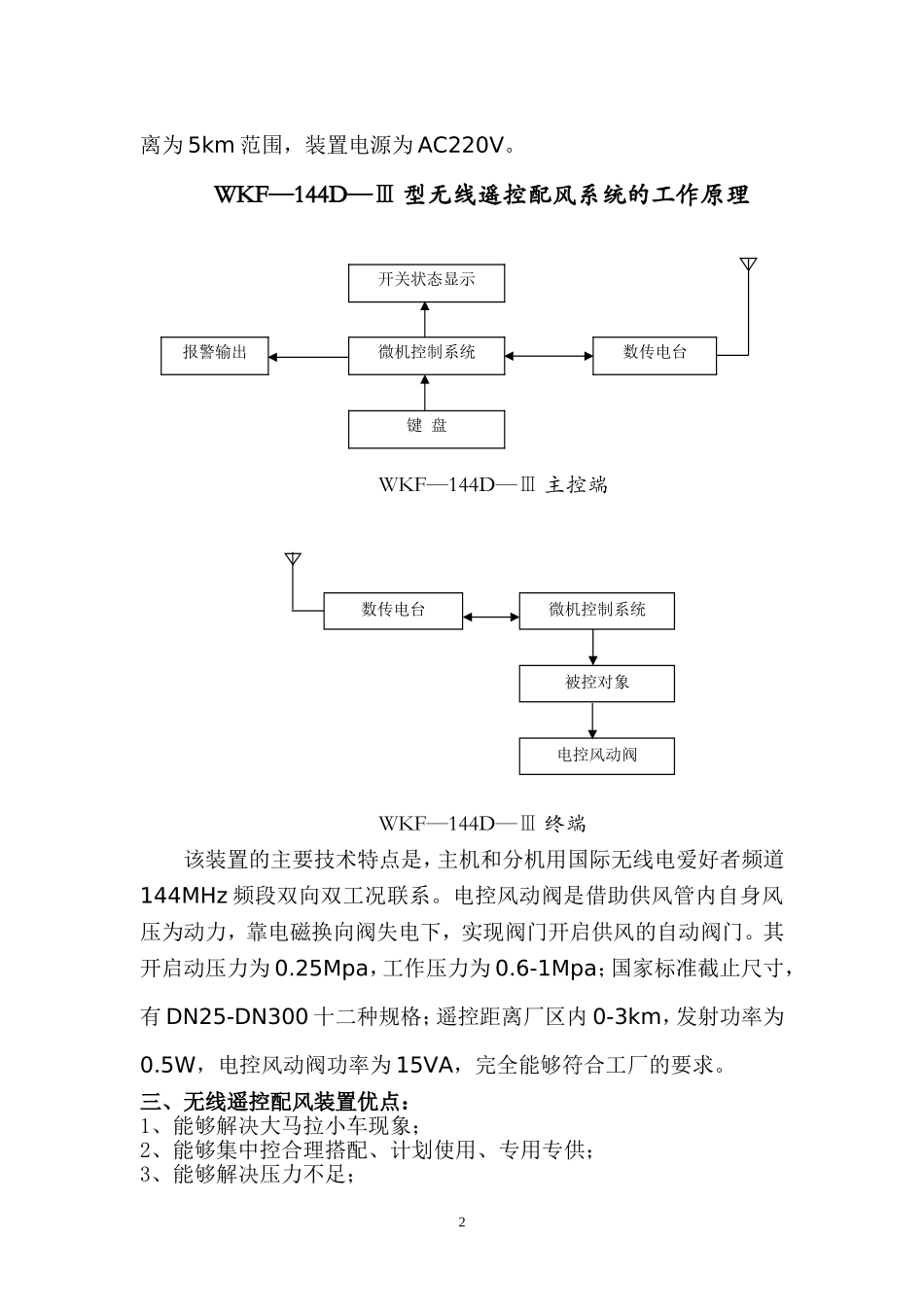

无线遥控配风系统在空压站应用一、空压站实际情况：压缩空气是公司使用非常普遍的一种能源，空压站建于建厂初期，目前有二个空压站共6台空压机，一空压站为3台100m3/min和一台87m3/min空压机；二空压站2台60m3/min空压机。供应方式为网络式供应，白天正常使用为3-4台，每分钟为200-240立方。夜间使用1-2台，每分钟为60-140立方；供应300多个点的用风，年供风量为3600万立方，白班8小时，二班8小时。我们以每天使用2台60立方和1台87立方空压机工作10小时计算，每年按360天计算，从统计来看实际每天用风量3300/360=9.2万立方，而每天产风量为10.8万立方（180*60*10），利用率85%（9.2/10.8）。从上分析认为存在下列问题：1、空压站存在只管供风，无法控制，从长期检验结果来看，压缩空气的泄漏占了一定大的比例，基本上只要有使用空气的地方就有泄漏现象，据测算有人耳朵直接听到泄气声音的场合其空气泄漏量在250-260L/min，而这仅仅是密封不严的情况，可见：泄漏浪费在管网中是惊人的。2、近年来，公司各单位的生产任务不均衡受市场影响起伏较大，一部分单位工作时间正常，而另一部分单位因时间紧、任务重，生产不均衡需要加班加点，在此情况下，需要全系统供应，无法及时有效对各单位进行控制、管理，造成生产不生产、管网全打满或大马拉小车等现象。3、由于供给单位不能及时控制，造成使用单位风压不够、不用风单位严重浪费；为了保证使用单位的空气压力，空压站用增压来确保整个管网压力或加大空压机组台数来加大压力，这样就造成机组的无谓消耗。4、由于目前的这种不能集中控制的管理模式，造成了不能有计划的供给和使用，造成消耗。二、无线遥控配风装置方案设计："无线遥控配风装置"是由主机分机（终端）和电控风动截止阀组成。主机和远程散离分布的多点终端（即分机）用电子技术、无线电技术和单片机（或计算机）配以专用软件，形成智能化的双向即时无线遥控遥测系统。实现对各用风车间的远程控制，将不用风点阀门及时关闭，避免了这些部分风的泄漏，这样可根据各用风点所需风量及时调整空压站空压机组的使用容量，实现空压机的经济运行。主机是集中控制的核心，位于集中控制室内，由它向位于各用风点的分机发送远程启停控制指令。分机电控风动阀安装于生产现场室内供风管上，执行主机发送来的配风指令，主机控制分机数量可达数百个，控制距1开关状态显示报警输出微机控制系统数传电台键盘离为5km范围，装置电源为AC220V。WKF—144D—Ⅲ型无线遥控配风系统的工作原理WKF—144D—Ⅲ主控端WKF—144D—Ⅲ终端该装置的主要技术特点是，主机和分机用国际无线电爱好者频道144MHz频段双向双工况联系。电控风动阀是借助供风管内自身风压为动力，靠电磁换向阀失电下，实现阀门开启供风的自动阀门。其开启动压力为0.25Mpa，工作压力为0.6-1Mpa；国家标准截止尺寸，有DN25-DN300十二种规格；遥控距离厂区内0-3km，发射功率为0.5W，电控风动阀功率为15VA，完全能够符合工厂的要求。三、无线遥控配风装置优点：1、能够解决大马拉小车现象；2、能够集中控合理搭配、计划使用、专用专供；3、能够解决压力不足；2数传电台微机控制系统被控对象电控风动阀4、能够彻底解决泄漏现象。5、能够及时调整管网冲压时间；6、能够保证重点单位的使用；7、能够及时缩短管网距离和空间；8、实现集中控制、及时关闭；9、能够节省人力、节约电力消耗；10、能够基本解决摊销不均现象；四、实施步骤：1、更换阀门：更换原手动阀门安装遥控阀，使各单位做到随时关闭、随时供给。2、安装计算机系统：将计算机安装于空压站与工厂局域网连接，实行集中控制、计划供应，可以一目了然的看到各单位用风的情况或用风量。各单位上报用风计划，可以随时关闭或设置时间段供风，降低机组运行量、缩短管道距离和空间，达到缩短空压机运行时间。3、合理布局、区分重点：计划重点与重点单位，使用风小的单位形成直供，保证了空气压力，以达到机组运行时间缩短，运行机组减少或间歇停机就解决了四台不够，五台余量的情况。五、经济效益分析：公司内经济分析：1、投入费用A、计算机费用：49500+2013+320=51833元（工控机、软件...
