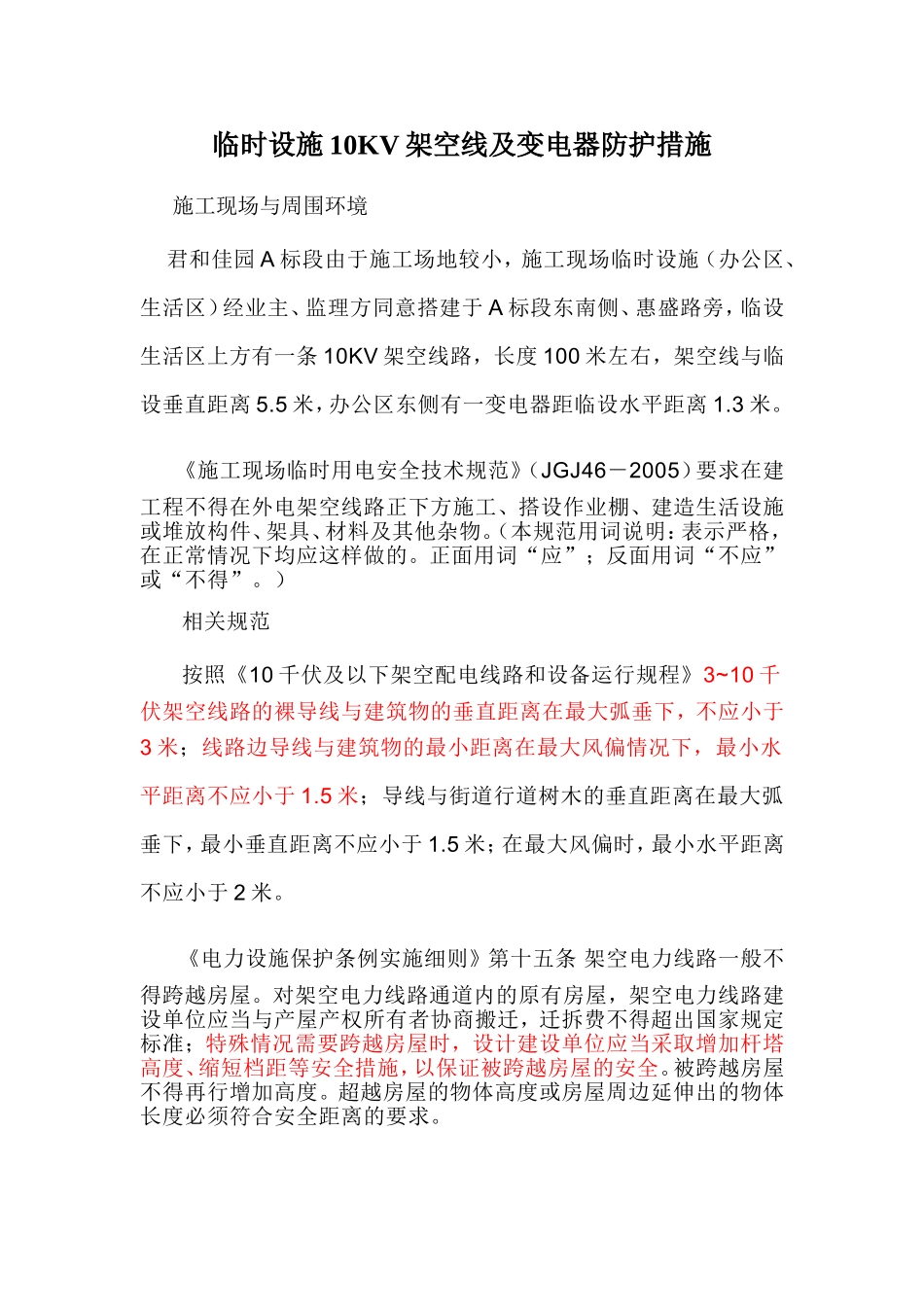

临时设施10KV架空线及变电器防护措施_第1页
1/3

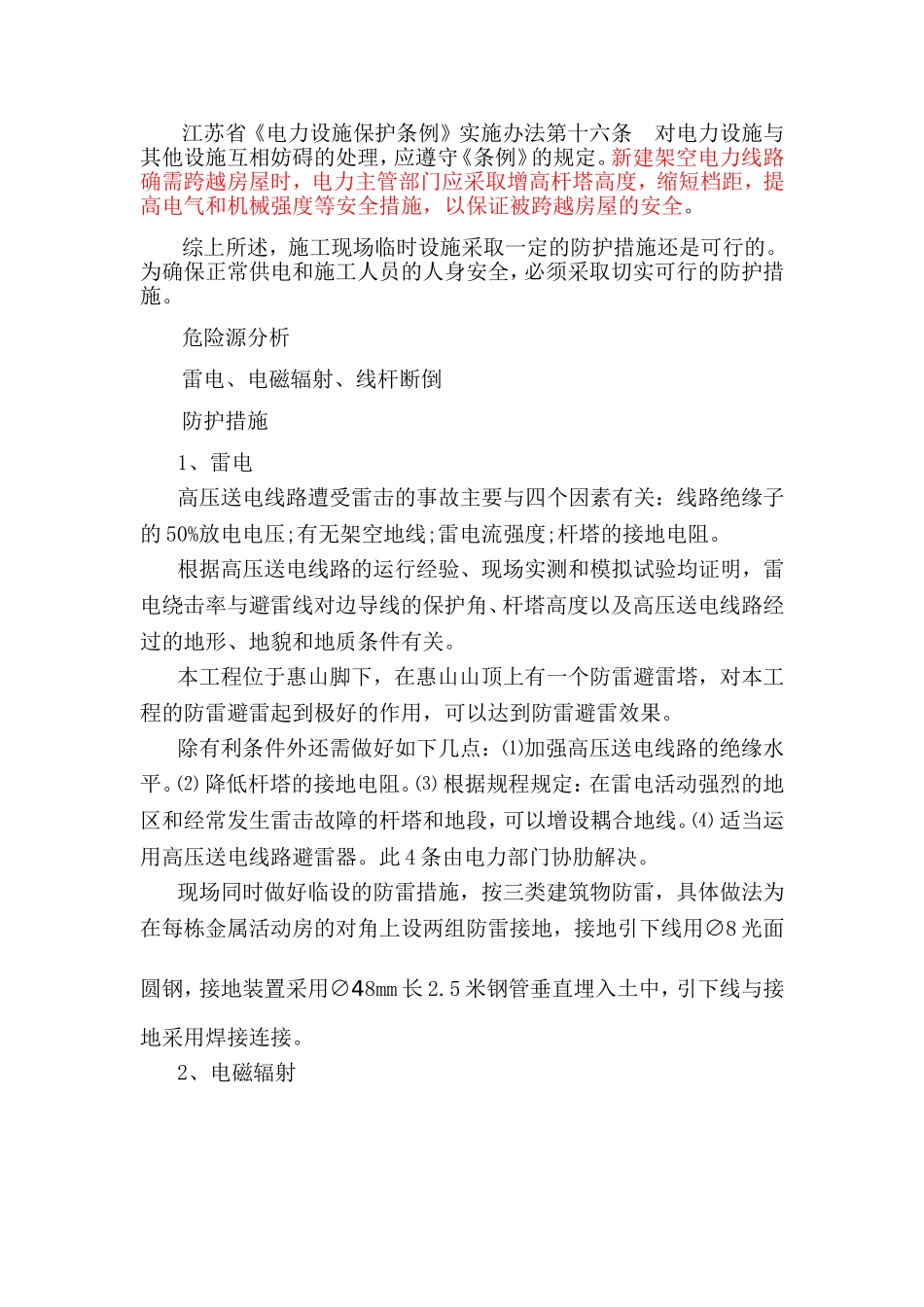

临时设施10KV架空线及变电器防护措施_第2页
2/3

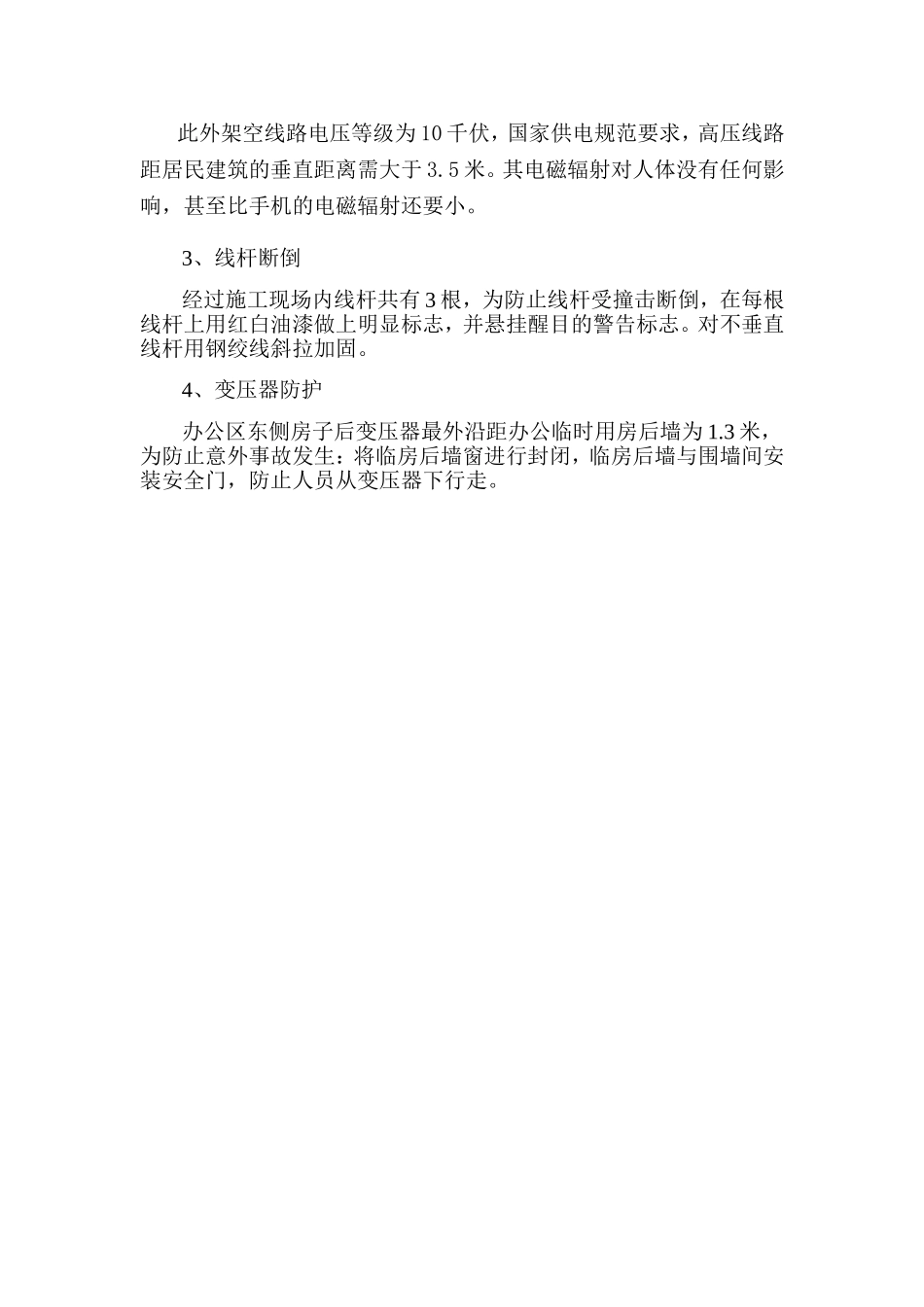

临时设施10KV架空线及变电器防护措施_第3页
3/3
临时设施10KV架空线及变电器防护措施施工现场与周围环境君和佳园A标段由于施工场地较小,施工现场临时设施(办公区、生活区)经业主、监理方同意搭建于A标段东南侧、惠盛路旁,临设生活区上方有一条10KV架空线路,长度100米左右,架空线与临设垂直距离5.5米,办公区东侧有一变电器距临设水平距离1.3米。《施工现场临时用电安全技术规范》(JGJ46-2005)要求在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物。(本规范用词说明:表示严格,在正常情况下均应这样做的。正面用词“应”;反面用词“不应”或“不得”。)相关规范按照《10千伏及以下架空配电线路和设备运行规程》3~10千伏架空线路的裸导线与建筑物的垂直距离在最大弧垂下,不应小于3米;线路边导线与建筑物的最小距离在最大风偏情况下,最小水平距离不应小于1.5米;导线与街道行道树木的垂直距离在最大弧垂下,最小垂直距离不应小于1.5米;在最大风偏时,最小水平距离不应小于2米。《电力设施保护条例实施细则》第十五条架空电力线路一般不得跨越房屋。对架空电力线路通道内的原有房屋,架空电力线路建设单位应当与产屋产权所有者协商搬迁,迁拆费不得超出国家规定标准;特殊情况需要跨越房屋时,设计建设单位应当采取增加杆塔高度、缩短档距等安全措施,以保证被跨越房屋的安全。被跨越房屋不得再行增加高度。超越房屋的物体高度或房屋周边延伸出的物体长度必须符合安全距离的要求。江苏省《电力设施保护条例》实施办法第十六条对电力设施与其他设施互相妨碍的处理,应遵守《条例》的规定。新建架空电力线路确需跨越房屋时,电力主管部门应采取增高杆塔高度,缩短档距,提高电气和机械强度等安全措施,以保证被跨越房屋的安全。综上所述,施工现场临时设施采取一定的防护措施还是可行的。为确保正常供电和施工人员的人身安全,必须采取切实可行的防护措施。危险源分析雷电、电磁辐射、线杆断倒防护措施1、雷电高压送电线路遭受雷击的事故主要与四个因素有关:线路绝缘子的50%放电电压;有无架空地线;雷电流强度;杆塔的接地电阻。根据高压送电线路的运行经验、现场实测和模拟试验均证明,雷电绕击率与避雷线对边导线的保护角、杆塔高度以及高压送电线路经过的地形、地貌和地质条件有关。本工程位于惠山脚下,在惠山山顶上有一个防雷避雷塔,对本工程的防雷避雷起到极好的作用,可以达到防雷避雷效果。除有利条件外还需做好如下几点:⑴加强高压送电线路的绝缘水平。⑵降低杆塔的接地电阻。⑶根据规程规定:在雷电活动强烈的地区和经常发生雷击故障的杆塔和地段,可以增设耦合地线。⑷适当运用高压送电线路避雷器。此4条由电力部门协肋解决。现场同时做好临设的防雷措施,按三类建筑物防雷,具体做法为在每栋金属活动房的对角上设两组防雷接地,接地引下线用∅8光面圆钢,接地装置采用∅48mm长2.5米钢管垂直埋入土中,引下线与接地采用焊接连接。2、电磁辐射此外架空线路电压等级为10千伏,国家供电规范要求,高压线路距居民建筑的垂直距离需大于3.5米。其电磁辐射对人体没有任何影响,甚至比手机的电磁辐射还要小。3、线杆断倒经过施工现场内线杆共有3根,为防止线杆受撞击断倒,在每根线杆上用红白油漆做上明显标志,并悬挂醒目的警告标志。对不垂直线杆用钢绞线斜拉加固。4、变压器防护办公区东侧房子后变压器最外沿距办公临时用房后墙为1.3米,为防止意外事故发生:将临房后墙窗进行封闭,临房后墙与围墙间安装安全门,防止人员从变压器下行走。
