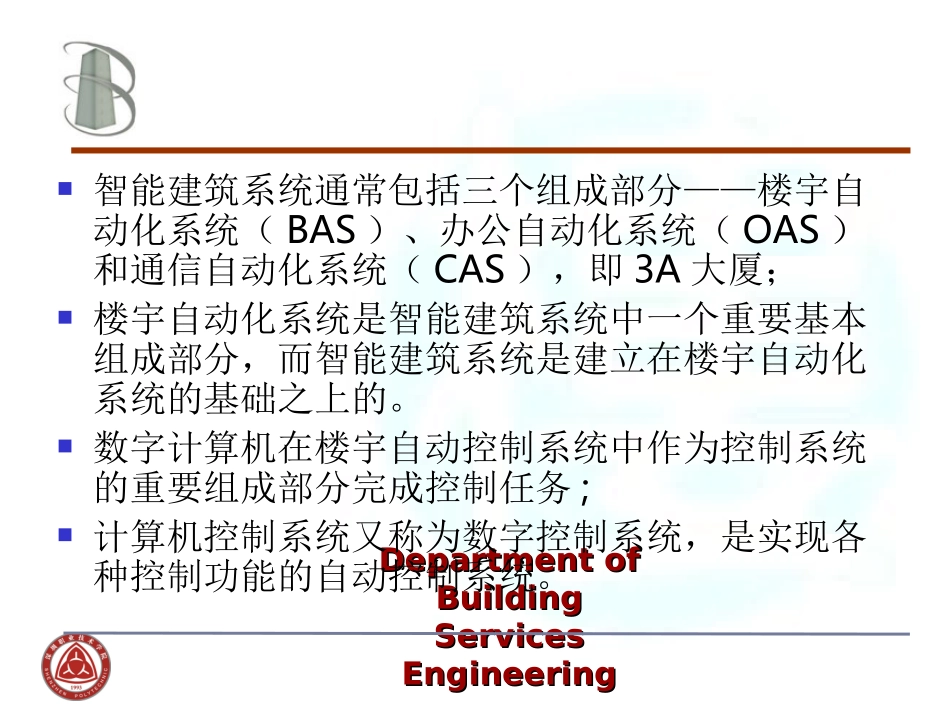

楼宇自动化和计算机控制吕志锋2010年10月20日DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering智能建筑系统通常包括三个组成部分——楼宇自动化系统（BAS）、办公自动化系统（OAS）和通信自动化系统（CAS），即3A大厦；楼宇自动化系统是智能建筑系统中一个重要基本组成部分，而智能建筑系统是建立在楼宇自动化系统的基础之上的。数字计算机在楼宇自动控制系统中作为控制系统的重要组成部分完成控制任务;计算机控制系统又称为数字控制系统，是实现各种控制功能的自动控制系统。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第二章智能建筑的计算机控制基础第一节计算机控制系统组成第二节计算机控制系统分类第三节BAS体系DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分:计算机控制系统的组成DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分:计算机功能——按照预先编制好的程序进行数据采集、数据处理、逻辑判断、控制量计算、报警等。同时，通过接口电路向系统的各个部分发出各种控制命令，指挥整个计算机控制系统。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分:过程通道——过程通道是计算机与被控对象之间交换数据信息的信道；——按传输信号的形式可分为模拟量通道和开关量通道；——按信号的传输方向可分为输入通道和输出通道。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分：过程通道——模拟量输入通道（AnalogInputs，AI）用来将被控对象的模拟量被控参数（被测参数），转换成数字信号，并送至计算机，它包括检测元件（传感器）、变送器、多路采样器和模/数（A/D）转换器等。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分：过程通道——模拟量输出通道（AnalogOutputs，AO）将计算机输出的数字信号经D/A转换器变换为模拟量后，去控制各种执行机构动作。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分：过程通道——开关量输入通道（DigitalInputs，DI）用于将现场的各种限位开关或各种继电器的状态输入计算机；——开关量输出通道（DigitalOutputs，DO）用来控制系统中的各种继电器、接触器、电磁阀门、指示灯、声光报警器等只有开、关两种状态的设备。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分：控制操作台功能：——控制操作台是人与计算机控制系统联系的设备，在控制操作台上随时显示纪记录系统的当前运行状态和被控对象的参数，使操作人员及时地了解过程的状态，进行必要的干预，修改有关参数或紧急处理某些事件。当系统某个局部出现意外或故障时，也在操作台上产生报警信息。操作人员在操作台上可修改程序和工艺参数，也可以按需要改变系统的运行状态。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成硬件部分：控制操作台操作台包括以下设备：——CRT显示器或LED数码管显示器、打印机、记录仪等输出设备；——键盘、功能控制按钮和扳键（作用开关）等输入装置；——计算机外存器。如硬盘、磁盘机、磁带机等，用来暂存系统数据和程序。DepartmentofDepartmentofBuildingBuildingServicesServicesEngineeringEngineering第一节计算机控制系统组成软件部分：系统软件——计算机控制系统的应用软件是用户根据自己的需要，执行编制的控制程序、控制算法程序及一些服务程序；——控制软件包括对系统进行直接检测、控制的前沿程序，包括人-机联系、对外围设备管理的服务性程序，还有保证系统可靠运行的自...
