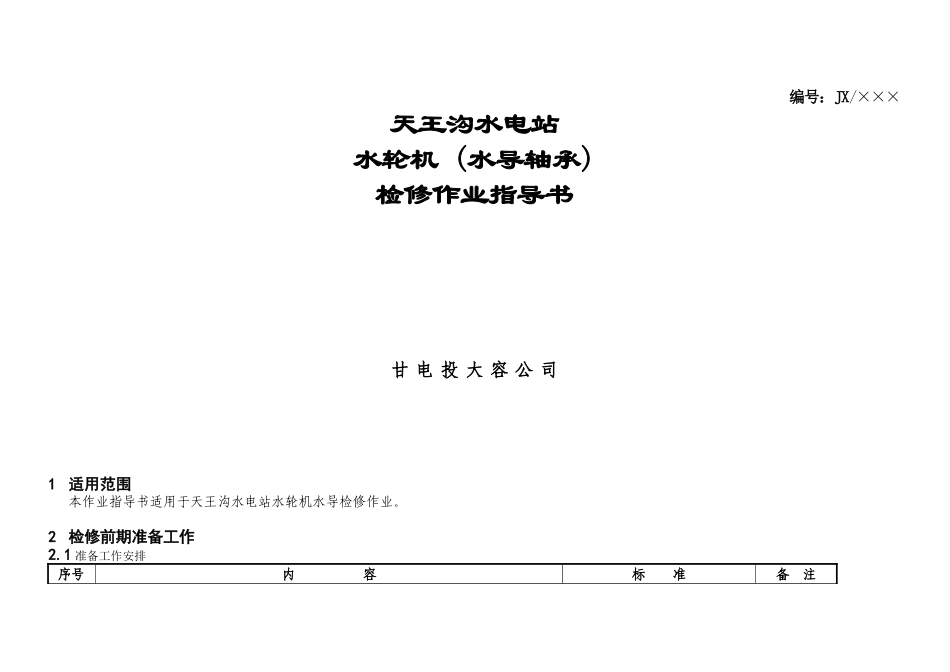

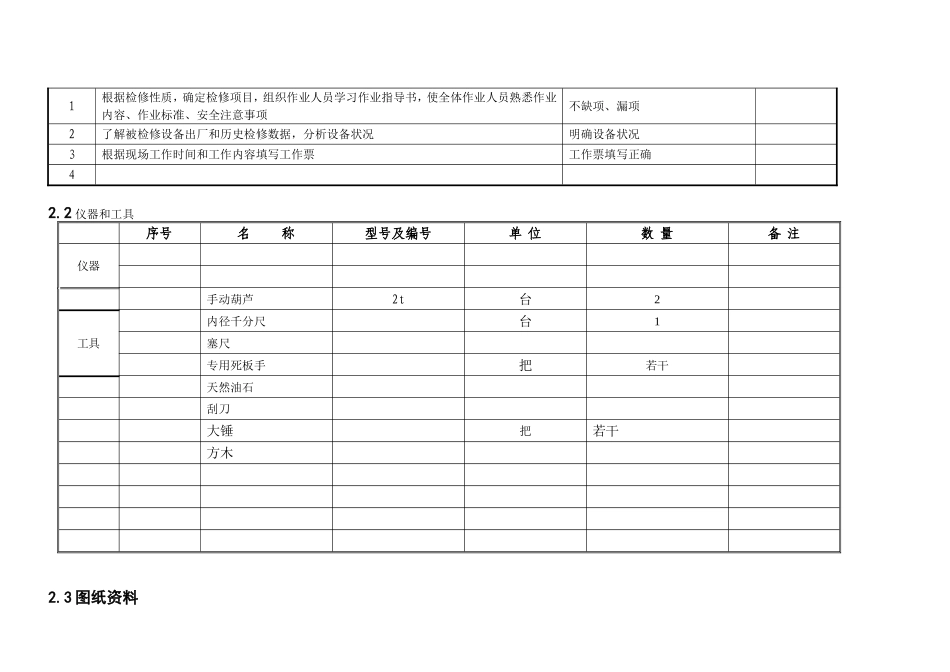

编号：JX/×××天王沟水电站水轮机(水导轴承)检修作业指导书甘电投大容公司1适用范围本作业指导书适用于天王沟水电站水轮机水导检修作业。2检修前期准备工作2.1准备工作安排序号内容标准备注1根据检修性质，确定检修项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项2了解被检修设备出厂和历史检修数据，分析设备状况明确设备状况3根据现场工作时间和工作内容填写工作票工作票填写正确42.2仪器和工具序号名称型号及编号单位数量备注仪器手动葫芦2t台2工具内径千分尺台1塞尺专用死板手把若干天然油石刮刀大锤把若干方木2.3图纸资料序号名称备注1水导轴承装配图23GB8564——88水轮发电机安装技术规范GB11120——89水轮发电机安装技术规范GB/T10969_1996水轮机通流部件技术条件2.4材料序号名称规格型号单位数量备注1232．5人员标准序号内容备注1现场作业人员应身体健康、精神状态良好2具备必要的机械、电气知识和发电机检修技能，能正确进行检修操作，3熟悉现场安全作业要求，并经《安规》考试合格3安全、技术、组织措施3．1安全措施序号内容备注1进入检修现场，检修人员必须戴安全帽，穿防滑鞋2严格执行工作票制度。3交叉作业时，设监护人。4高空作业必须系安全带，登高作业必须有专人扶梯，上下传递工具时使用安全绳。起吊的任何重物下，严禁站人。54、绝缘鞋防止鞋底油滑。（1）调速环、滑铁板铺石棉布。（2）及时清理油泥。6行灯电压必须是安全电压（24V）。（1）接、断电源必须由专业电工操作。7用风动工具打磨时，必须戴防护面具8开始检修前，负责人应对全体检修人员详细说明在检修区应注意的安全注意事项9检修过程应有人监护并呼唱，检修人员在检修过程中注意力应高度集中，防止异常情况的发生。当出现异常情况时，应立即停止检修，查明原因后，方可继续检修10使用电动工具时，电源线必须牢固固定，停工时及时拉掉电源总闸。111、使用锤类严禁戴手套。用砂轮机必须有防护罩，戴防护眼镜。使用钻床及磁座钻，严禁戴手套。3.2技术措施序号内容备注12343.3组织措施序号内容备注12344危险点分析序号内容备注1作业人员进入作业现场不戴安全帽，不穿防滑鞋可能会发生人员伤害事故2无票作业3交叉作业4起吊作业5油泥打滑6触电7带压作业8工具的使用5检修程序5．1开工序号内容备注1作业负责人全面检查现场安全措施是否与工作票一致，是否与现场设备相符2作业负责人向工作人员交待作业任务、安全措施和注意事项，明确作业范围5．2检修项目和操作标准序号检修项目检修方法（工序）质量标准备注1水导轴承分解按下列程序拆除：测压管、冷却水进排水管、轴承冷却器、上油盆盖、上固定油盆回油管。回油管拆除后，用白布把轴围住、防止杂物进入轴瓦间隙，清1、各部应无损伤、变形、裂纹、漏水等缺陷2、各组合面无锈蚀、无高点、无缺损，螺序号检修项目检修方法（工序）质量标准备注扫轴承上法兰面，用长300mm塞尺测出轴瓦间隙，此时轴应在自由状态。用手动葫芦挂住轴瓦，拆除轴瓦与轴承支架的联接螺栓，用手动葫芦吊起轴瓦，在拔除轴瓦的过程中，要统一指挥，拔时向轴承间隙内注入少量透平油，待拔出轴领部分后，分解成两半，运出机坑，用木方垫牢。在原来的测点处，再次测定大轴与轴承支架的距离。水导瓦吊出后，应测定轴承支架的水平。轴承支架吊出后，拆除转动油盆与油盆底盘之间的连接螺栓，用手动葫芦将转动油盆吊起，用木方垫牢后，将转动油盆体分成两半、吊出，然后分解转动油盆底盘并吊出。扣无损伤、无锈蚀。2水导轴承处理水导轴承分解后，应彻底清扫检查，瓦面合金应无脱壳，裂纹等情况，检查所打记号位置，记录组合垫片的厚度。检查测绘轴瓦面受力磨损或研伤情况。轴瓦按原来垫片重新把合，打入合缝面定位销后把紧，分上、中、下三处，每处测定轴承内径，对照分解前实测的间隙值和轴径尺寸，考察间隙值是否符合要求，一般都用加减合缝面垫片厚度的办法使间隙符合规定。1水导瓦刮研检查：瓦面无磨损、毛刺、着力点均布，每平方厘米1~2个点，占全瓦面的85%，油路畅通无杂物。2水导瓦直径测定：水导瓦与轴径总间隙在0.3～0.35范围内...
