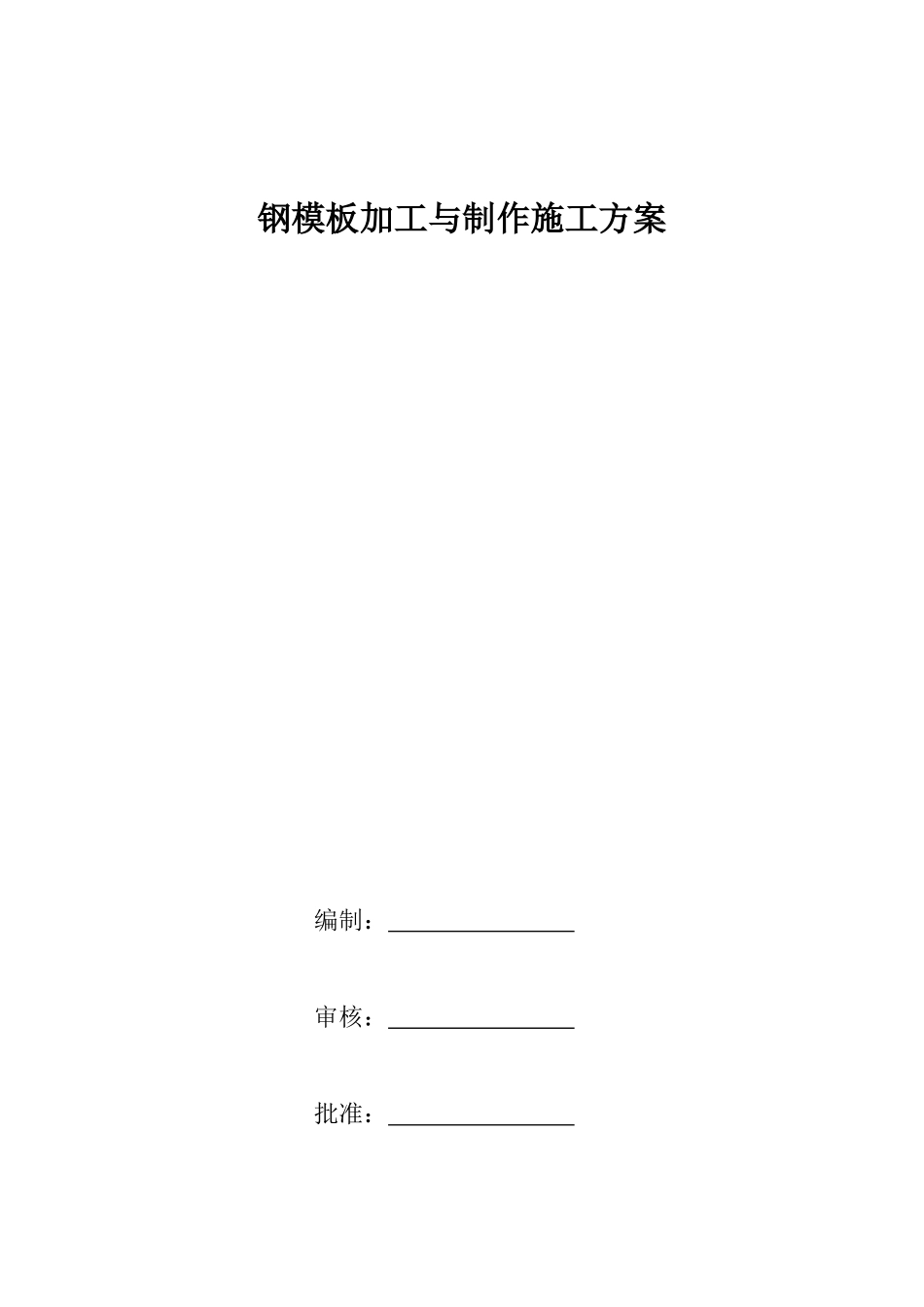

钢模板加工与制作施工方案编制：审核：批准：编制单位：渤海石油航务建筑工程有限责任公司海南洋浦项目部目录一．概述..........................................1二．工程概况......................................1三．模板加工......................................1四．模板加工顺序..................................2五．模板受力计算..................................2六．主要投入的设备................................6七．主要投入的人力资源............................6八．安全管理......................................6附件：模板加工图纸一．概述1.1编制范围本施工方案仅针对海南液化天然气（LNG）站线项目取水口工程沉箱与取水管预制模板加工。1.2编制依据《海南液化天然气（LNG）站线项目取水口工程招标文件》；中交第四航务工程勘察设计院有限公司《海南液化天然气（LNG）站线项目取水口工程施工图纸》；港口工程等施工技术规范及工程质量检验评定标准，以及国家颁发的相关施工规范和验收标准；海南省建设委员会颁发的有关建筑施工规程、质量、安全、现场文明施工等文件。二．工程概况海南液化天然气（LNG）站线项目取水口工程—沉箱及取水管结构，由中交第四航务工程勘察设计院有限公司设计，由渤海石油航务建筑工程有限责任公司承建。沉箱主尺寸为17.7m×14.2m×12.6m（2件），17.7m×13.8m×12.6m（2件）；取水管主尺寸为10.73m×3.95m×3m（40件），10.73m×4.2m×3m（2件）。三．模板加工沉箱模板底层模板加工一套，2、3层墙身模板一套，4层墙身模板加工一套。1、2#沉箱预制完成后根据3、4#沉箱结构进行模板改造。取水管模板第一次外模加工两套，内模板加工一套，封头模板加工两套。合计模板重量约280t。根据现场施工条件，模板加工场设置在预制沉箱场地、钢筋加工场地中间。在现有铺好的整平的场地上用220工字钢，用水准仪找平，搭设模板加工平台，平台平整度在±5mm内，在平台上加工制作模板。模板的结构图详见附图。模板加工质量标准项目允许偏差(mm)检验单元和数量单元测点检验方法长度与宽度2每块模板4用钢尺量。表面平整度21用2m靠尺和楔形塞尺量，取大值。连接孔眼位置13用钢尺量，抽查三处。1四．模板加工顺序1.先加工固定式5#槽钢脚手架2.加工沉箱底层模板3.加工沉箱2、3层墙身模板4.加工沉箱4层墙身模板5.1、2#沉箱模板改造6.加工取水口模板五．模板受力计算5.1荷载计算（计算依据《水运工程混凝土施工规范》JTS202-2011）（1）采用插入式振捣器，新混凝土对模板的侧压力Pmax=8Ks+2.4KtV1/2其中Ks为外加剂波动修正系数，取2.0Kt为温度校正系数，取0.86Ｖ为混凝土浇筑速度，取1m/h由Pmax=8×2.0+2.4×0.86×11/2=18.1kN/m2（2）倾倒混凝土产生的水平动力荷载P1=2.0kN/m2则，侧模板所受荷载P=Pmax+P1=20.1kN/m2（3）新浇混凝土对模板侧面的压力标准值F2＝γ0·H·S＝24×1.416×（1.416×0.9）＝43.309kN5.2计算图式其中板的强度及刚度验算，按照板为四面简支计算。计算简图如下：背肋按照简支梁计算，通过计算检验模板所受的最大弯曲正应力及挠度。计算简图如下：计算公式如下：Mmax=ql2/8f=5ql4/384EI钢材采用Q235钢[б]=170MPa。5.3沉箱及取水管模板计算沉箱模板钢板厚δ＝6mm，最大间格为470mm×880mm2横向肋板为[8，最大间距470mm，跨度880mm。竖向支撑为工字钢20，最大间距880mm，跨度3000mm。面板验算钢板厚δ6面板支承于横肋和竖肋之间，横肋间距为880mm，竖肋间距为470mm，取横竖肋间的面板为一个计算单元，简化为四边嵌固的板，受均布荷载q；则长边跨中支承处的负弯矩为最大，可按下式计算：Mmax=Aql2式中：A－弯矩计算系数，与有关，可查《建筑结构静力计算手册》得A=0.0965；－分别为板的短边和长边；q－作用在模板上的侧压力。q＝P×0.88＝20.1×0.88＝17.688kN/mMmax=Aql2＝0.0965×17.688×0.52＝0.427kN•m板的抗弯模量：W=bh2/6=0.88×0.0082/6=9.38×10-6m3б＝Mmax//W＝0.553×103/9.38×10-6＝58.9MPa＜[б]=170MPa。面板强度满足要求。板的跨中最大挠度的计算公式为：f＝Bql4/Bc式中：B－挠度计算系数...
