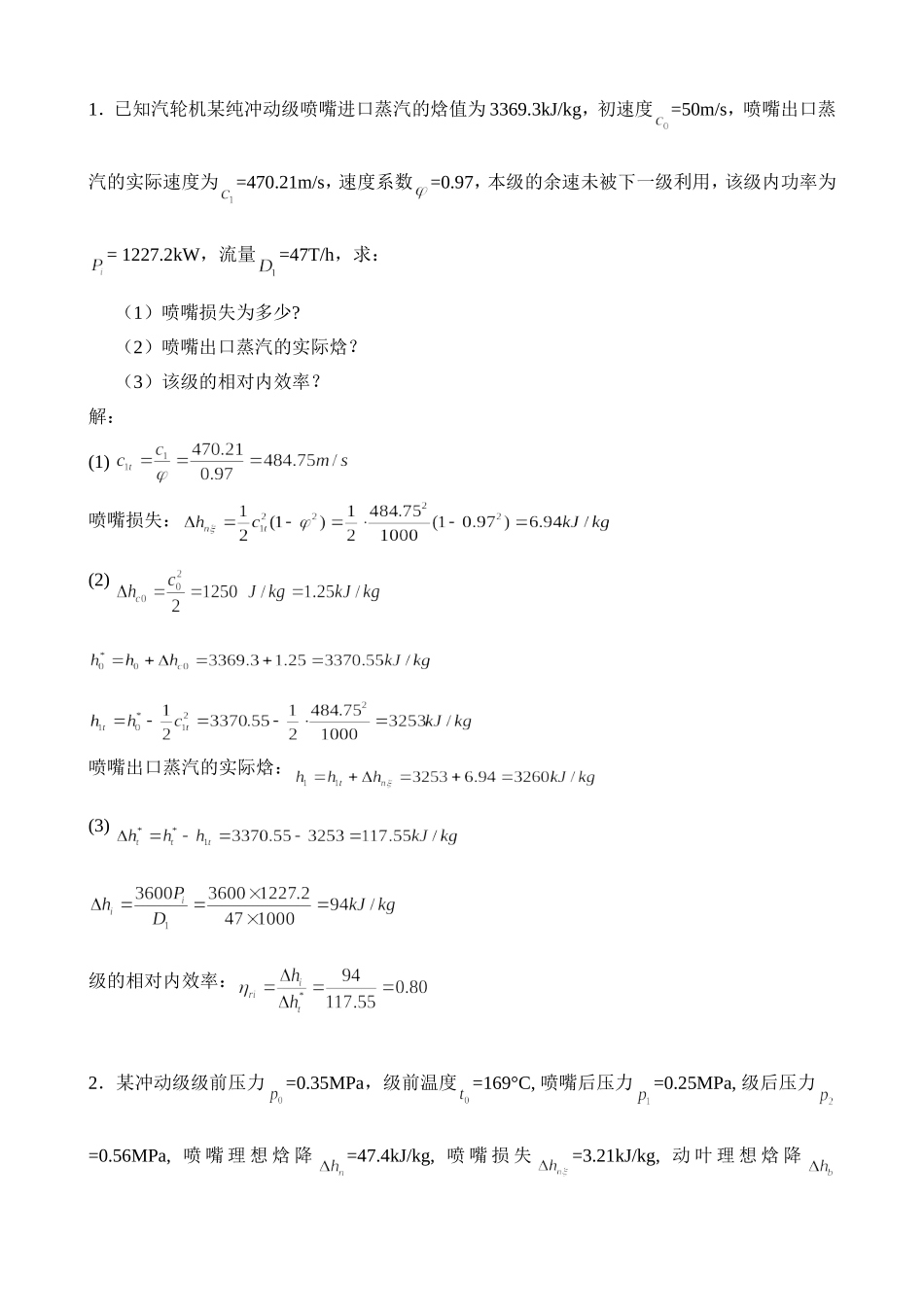

1．已知汽轮机某纯冲动级喷嘴进口蒸汽的焓值为3369.3kJ/kg，初速度=50m/s，喷嘴出口蒸汽的实际速度为=470.21m/s，速度系数=0.97，本级的余速未被下一级利用，该级内功率为=1227.2kW，流量=47T/h，求：（1）喷嘴损失为多少?（2）喷嘴出口蒸汽的实际焓？（3）该级的相对内效率？解：(1)喷嘴损失：(2)喷嘴出口蒸汽的实际焓：(3)级的相对内效率：2．某冲动级级前压力=0.35MPa，级前温度=169°C,喷嘴后压力=0.25MPa,级后压力=0.56MPa,喷嘴理想焓降=47.4kJ/kg,喷嘴损失=3.21kJ/kg,动叶理想焓降=13.4kJ/kg,动叶损失=1.34kJ/kg,级的理想焓降=60.8kJ/kg，初始动能=0，余速动能=2.09kJ/kg,其他各种损失=2.05kJ/kg。计算：（1）计算级的反动度（2）若本级余速动能被下一级利用的系数=0.97，计算级的相对内效率解：级的反动度级的相对内效率3．某反动级理想焓降=62.1kJ/kg，初始动能=1.8kJ/kg,蒸汽流量=4.8kg/s，若喷嘴损失=5.6kJ/kg,动叶损失=3.4kJ/kg，余速损失=3.5kJ/kg，余速利用系数=0.5，计算该级的轮周功率和轮周效率。解：级的轮周有效焓降=62.1+1.8－5.6－3.4－3.5=51.4kJ/kg轮周功率=4.8×51.4=246.7kW轮周效率=51.4/（62.1+1.8－0.5×0.35）=82.7%4．某级蒸汽的理想焓降为=76kJ/kg，蒸汽进入喷嘴的初速度为=70m/s，喷嘴出口方向角=18°，反动度为=0.2，动叶出汽角，动叶的平均直径为=1080mm，转速=3000r/min，喷嘴的速度系数=0.95，动叶的速度系数=0.94，求：(1)动叶出口汽流的绝对速度(2)动叶出口汽流的方向角(3)绘出动叶进出口蒸汽的速度三角形。解：=76+0.5×702/1000=76+2.45=78.45kJ/kg336.57m/s169.56m/s182.97m/s=28.64o0.2×78.45=15.69kJ/kg=239.39m/s121.69m/s70.54°动叶进出口蒸汽的速度三角形5．已知汽轮机某级的理想焓降为84.3kJ/kg，初始动能1.8kJ/kg，反动度0.04，喷嘴速度系数=0.96，动叶速度系数=0.96，圆周速度为171.8m/s，喷嘴出口角=15°，动叶出口角，蒸汽流量=4.8kg/s。求：（1）喷嘴出口相对速度？（2）动叶出口相对速度？（3）轮周功率？解：(1)kJ/kgkJ/kg=171.8m/skJ/kgm/s喷嘴出口相对速度m/s(2)动叶出口相对速度m/s(3)轮周功率:6．已知喷嘴进口蒸汽焓值=3336kJ/kg，蒸汽初速度=70m/s；喷嘴后理想焓值=3256kJ/w1w2c2c1uu2121kg，喷嘴速度系数=0.97。试计算(1)喷嘴前蒸汽滞止焓(2)喷嘴出口实际速度解：（1）喷嘴进口动能=2450（J/kg）=2.45kJ/kg喷嘴前蒸汽滞止焓：=3336+2.45=3338.5kJ/kg(2)喷嘴出口实际速度：7．已知某级级前蒸汽入口速度=0，级的理想焓降=78.0kJ/kg，级的反动度=0.3，=12°，=18°，圆周速度=178m/s,喷嘴速度系数=0.97，动叶速度系数=0.9，余速利用系数=1.0。（1）计算动叶进出口汽流绝对速度及相对速度。（2）画出动叶进出口速度三角形。（3）画出该级热力过程线并标注各符号。解:(1)=（1-0.3）×78=54.6kJ/kgm/sm/s=149.4m/s=194.7m/s=55.1m/s(2)动叶进出口速度三角形：(3)该级热力过程线：8．已知某级=30kg/s，=0，=158m/s，=293m/s，=157m/s，=62.5m/s，轴向排汽(=90゜),喷嘴和动叶速度系数分别为=0.95，=0.88，汽轮机转速为3000转/分。（1）计算该级的平均反动度。（2）计算轮周损失、轮周力、轮周功率和轮周效率（=0，=0.9）。（3）作出该级的热力过程线并标出各量。解：47.56KJ/KgKJ/KgC2*thbhP1P2hsP0C1uW1uW2（1）（2）=144m/s=160喷嘴损失为=4.64KJ/Kg动叶损失为KJ/Kg余速损失为1.95KJ/Kg轮周损失为：4.64+3.59+1.95=10.18KJ/Kg轮周力为：=851N（3）热力过程线为：s*th*nhnhbhbh2chP1P2h9．已知汽轮机某级喷嘴出口速度=275m/s，动叶进、出口速度分别为=124m/s、=205m/s，喷嘴、动叶的速度系数分别为=0.97,=0.94，试计算该级的反动度。解：=40.187KJ/Kg=23.78KJ/Kg=16.1KJ/Kg
