影响棉涤工装面料耐静水压效果的因素分析VIP专享VIP免费

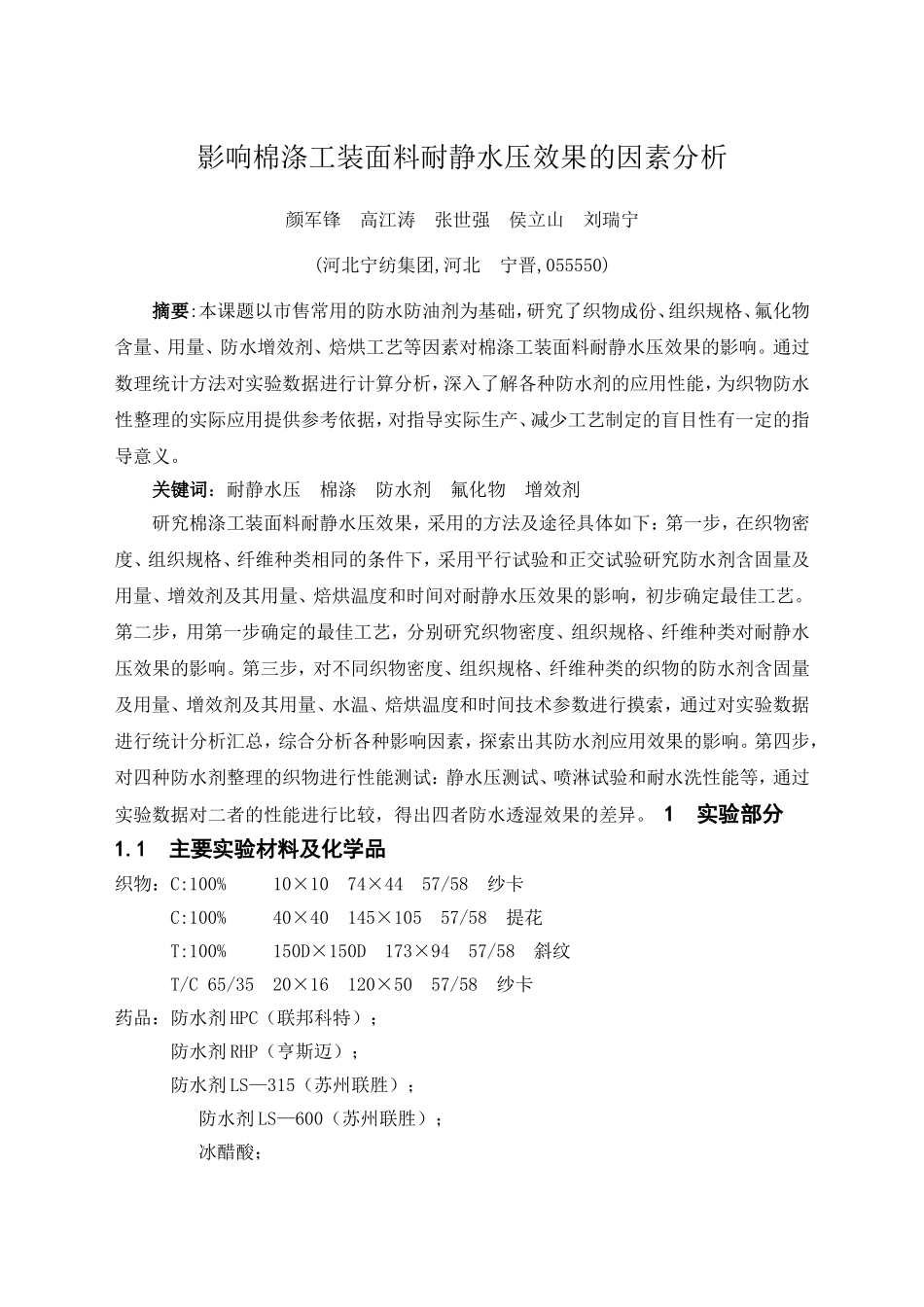

影响棉涤工装面料耐静水压效果的因素分析颜军锋高江涛张世强侯立山刘瑞宁(河北宁纺集团,河北宁晋,055550)摘要:本课题以市售常用的防水防油剂为基础，研究了织物成份、组织规格、氟化物含量、用量、防水增效剂、焙烘工艺等因素对棉涤工装面料耐静水压效果的影响。通过数理统计方法对实验数据进行计算分析，深入了解各种防水剂的应用性能，为织物防水性整理的实际应用提供参考依据，对指导实际生产、减少工艺制定的盲目性有一定的指导意义。关键词：耐静水压棉涤防水剂氟化物增效剂研究棉涤工装面料耐静水压效果，采用的方法及途径具体如下：第一步，在织物密度、组织规格、纤维种类相同的条件下，采用平行试验和正交试验研究防水剂含固量及用量、增效剂及其用量、焙烘温度和时间对耐静水压效果的影响，初步确定最佳工艺。第二步，用第一步确定的最佳工艺，分别研究织物密度、组织规格、纤维种类对耐静水压效果的影响。第三步，对不同织物密度、组织规格、纤维种类的织物的防水剂含固量及用量、增效剂及其用量、水温、焙烘温度和时间技术参数进行摸索，通过对实验数据进行统计分析汇总，综合分析各种影响因素，探索出其防水剂应用效果的影响。第四步，对四种防水剂整理的织物进行性能测试：静水压测试、喷淋试验和耐水洗性能等，通过实验数据对二者的性能进行比较，得出四者防水透湿效果的差异。1实验部分1.1主要实验材料及化学品织物：C:100%10×1074×4457/58纱卡C:100%40×40145×10557/58提花T:100%150D×150D173×9457/58斜纹T/C65/3520×16120×5057/58纱卡药品：防水剂HPC（联邦科特）；防水剂RHP（亨斯迈）；防水剂LS—315（苏州联胜）；防水剂LS—600（苏州联胜）；冰醋酸；洗衣粉（不含增白剂）1.2主要实验仪器及设备均匀轧车，Y802N型八篮恒温烘箱箱，LD-360B小样定形烘干机，YB813型织物沾水性测定仪，YG（B）812型织物渗水性测定仪，SW-12AⅡ型耐洗色牢度试验机。2实验2.1对四种防水剂含固量及密度的测定测量方法：先准确称量各个干净表面皿的质量，并记录。然后将表面皿放在电子天平上，去皮，称取不同种类的防水剂若干，并记录器质量。将盛有防水剂的表面皿放入烘箱，调整温度为120℃，烘燥2个小时。完全烘干后，取出表面皿，称取总质量。用总质量减去表面皿的质量即得防水剂中固体的质量。记录各防水剂在烘干之后所剩物的质量，即为含固量。再各自量取2mL的防水剂，用电子天平称量其质量，然后用质量除以体积即得到密度，测量结果如表-1所示：表1含固量和密度的测量及计算2.2工艺处方、工艺条件、工艺流程（1）防水剂HPC工艺处方：防水剂HPC60g/L冰醋酸2g/L工艺条件：烘干100℃焙烘180℃时间3min工艺流程：项目HPCRHPLS--315LS--600含固量表面皿质量/g20.86318.52926.36025.361烘干前质量/g21.06018.78327.07425.574烘干后质量/g20.91118.59226.44325.388防水剂质量/g0.1970.2540.7140.213固体含量（%）24.424.811.612.7密度防水剂体积/ml5.05.05.05.0防水剂质量/g5.1454.8725.0175.222防水剂密度g/ml1.0290.9751.0031.044浸轧整理工作液（轧余率70%）―热风烘干―焙烘（2）防水剂RHP工艺处方：防水剂RHP60g/L冰醋酸pH=4~5（2g/L）工艺条件：烘干100℃焙烘150℃时间3min工艺流程：浸轧整理工作液（轧余率70%）―热风烘干―焙烘（3）防水剂LS—315用此种防水剂处理涤棉织物，由产品使用说明可知其焙烘的温度为：150℃，但其的用量和焙烘时间仍然得不到具体的确定，所以本实验采取正交实验和平行实验来得到一种最佳工艺。由产品使用说明列出如下正交表：表-2探讨最佳工艺的正交因素表实验编号123456时间/min1.51.52.52.52.02.0用量(g/L)202520252025用此种防水剂处理纯棉（斜纹）织物，由产品使用说明可知其焙烘的温度为150℃，时间：3.0min，但其的用量只是一个应用范围，具体的量仍然得不到确定，所以此步实验对其进行讨论来得到一种最佳工艺。由产品使用说明列出如下工艺表：表-3探讨最佳工艺的实验表实验号12用量（g/L）3545用此种防水剂处理纯棉（提花）织物，由产品使用说明可知其焙烘的温度为：150℃，时间：2.5min，但其的用量只是一个应用范围，具体的量仍然...
