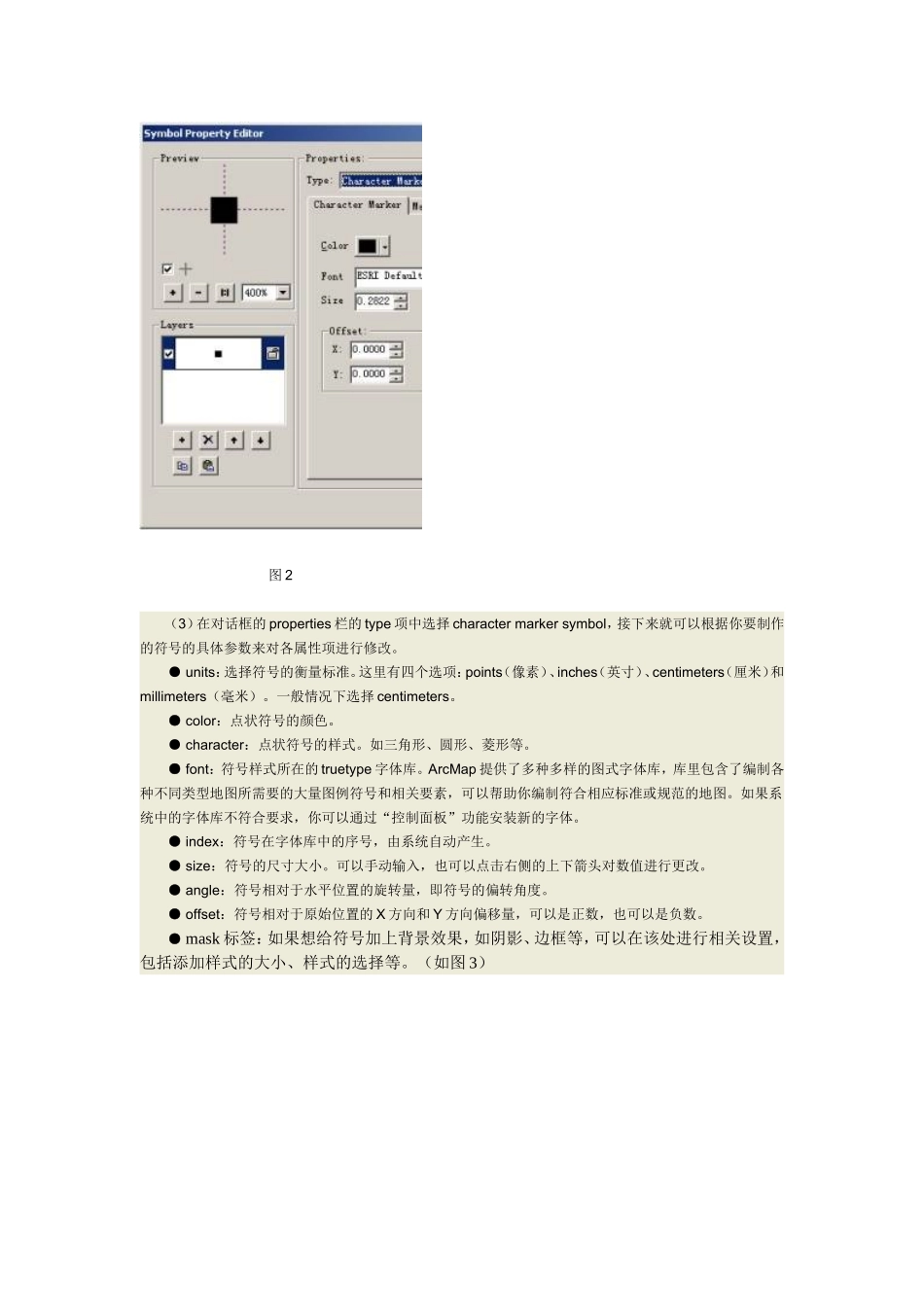

地图符号的具体制作过程在我们制作以上几种符号之前，首先要单独创建一个自己的样式库即符号库，具体的做法是：启动ArcMap，点击Tools/styles/style.manager菜单项。接着在弹出的style.manager对话框中点击style.的下拉按钮，在弹出的列表菜单中点击createnew菜单项，最后在弹出的save对话框中选择符号库要保存的路径，敲入符号库文件名即可。创建成功后可在style.manager对话框左边的树状列表中看到新建的符号库路径及名称（如图1）。图1下面我们就开始具体介绍如何制作不同类型的地图符号。（一）点状符号点状符号常用来表示在当前的比例尺和表示方式下，呈点状分布的地理实体和现象不论符号大小，实际上以点的概念定位，而符号的面积不具有实地的面积意义。这时，符号的大小与地图比例尺无关且具有定位特征。它在图中的位置由一个点来确定，即符号的定位点，通常为符号的几何中心点或符号底部的中心点。例如，控制点、居民点、及其他独立地物点等符号。在ArcMap中所有做好的点符号均存放在符号库下属的markersymbols符号文件夹中。ArcMap8.2的符号样式管理（style.manage）中提供了四种类型点状符号的制作方法，它们分别是arrowmarkersymbol、charactermarkersymbol、picturemarkersymbol和simplemarkersymbol。本文只就笔者工作中常用的charactermarkersymbol展开。（1）启动ArcMap，如果未创建符号库，需要创建符号库；如果已经创建符号库，需要添加符号库。（2）点击符号库名，接着再点击markersymbols符号文件夹，在右侧窗口的空白处点击右键，指向new，点击markersymbol，弹出symbolpropertyeditor对话框。（如图2）图2（3）在对话框的properties栏的type项中选择charactermarkersymbol，接下来就可以根据你要制作的符号的具体参数来对各属性项进行修改。●units：选择符号的衡量标准。这里有四个选项：points（像素）、inches（英寸）、centimeters（厘米）和millimeters（毫米）。一般情况下选择centimeters。●color：点状符号的颜色。●character：点状符号的样式。如三角形、圆形、菱形等。●font：符号样式所在的truetype字体库。ArcMap提供了多种多样的图式字体库，库里包含了编制各种不同类型地图所需要的大量图例符号和相关要素，可以帮助你编制符合相应标准或规范的地图。如果系统中的字体库不符合要求，你可以通过“控制面板”功能安装新的字体。●index：符号在字体库中的序号，由系统自动产生。●size：符号的尺寸大小。可以手动输入，也可以点击右侧的上下箭头对数值进行更改。●angle：符号相对于水平位置的旋转量，即符号的偏转角度。●offset：符号相对于原始位置的X方向和Y方向偏移量，可以是正数，也可以是负数。●mask标签：如果想给符号加上背景效果，如阴影、边框等，可以在该处进行相关设置，包括添加样式的大小、样式的选择等。（如图3）图3●preview：提供符号参数修改过程中的预览效果，用户可根据具体情况放大或缩小。“+”是一个定位参照标志，可将点状符号的定位点大致定位在其交叉处。●layers：当符号由几部分构成时，可在此处进行添加、删除、上移、下移、复制及粘贴操作，以此叠加出符合要求的样式。（4）各属性项设置完毕按ok键，输入符号名称（name）以及分类（category）。以上四步操作完成后就能做出符合要求的点符号，不过我们在实际的应用中使用的地形图符号比较复杂，并不是简单的几何图形的叠加，因此有时要用到picturemarkersymbol这个类型选项来制作符号。具体方法是：首先你可以使用任何支持输出bmp和emf格式的绘图软件来创建图片，也可以扫描需要的图片，用编辑包来清绘，并存储为*.bmp或*.emf文件。然后进入ArcMap，在symbolpropertyeditor对话框的properties栏的type项中选择picturemarkersymbol，接着按照上面提到的相关步骤对各属性项进行设置就可以了。（二）线状符号线状符号是表示呈线状或带状分布的物体。对于长度依比例线状符号，符号沿着某个方向延伸且长度与地图比例尺发生关系。例如，单线河流、渠道、水涯线、道路、航线等符号。制作线状符号时要特别注意数字化采集的方向，如陡坎符号。在ArcMap中所有做好的线...
