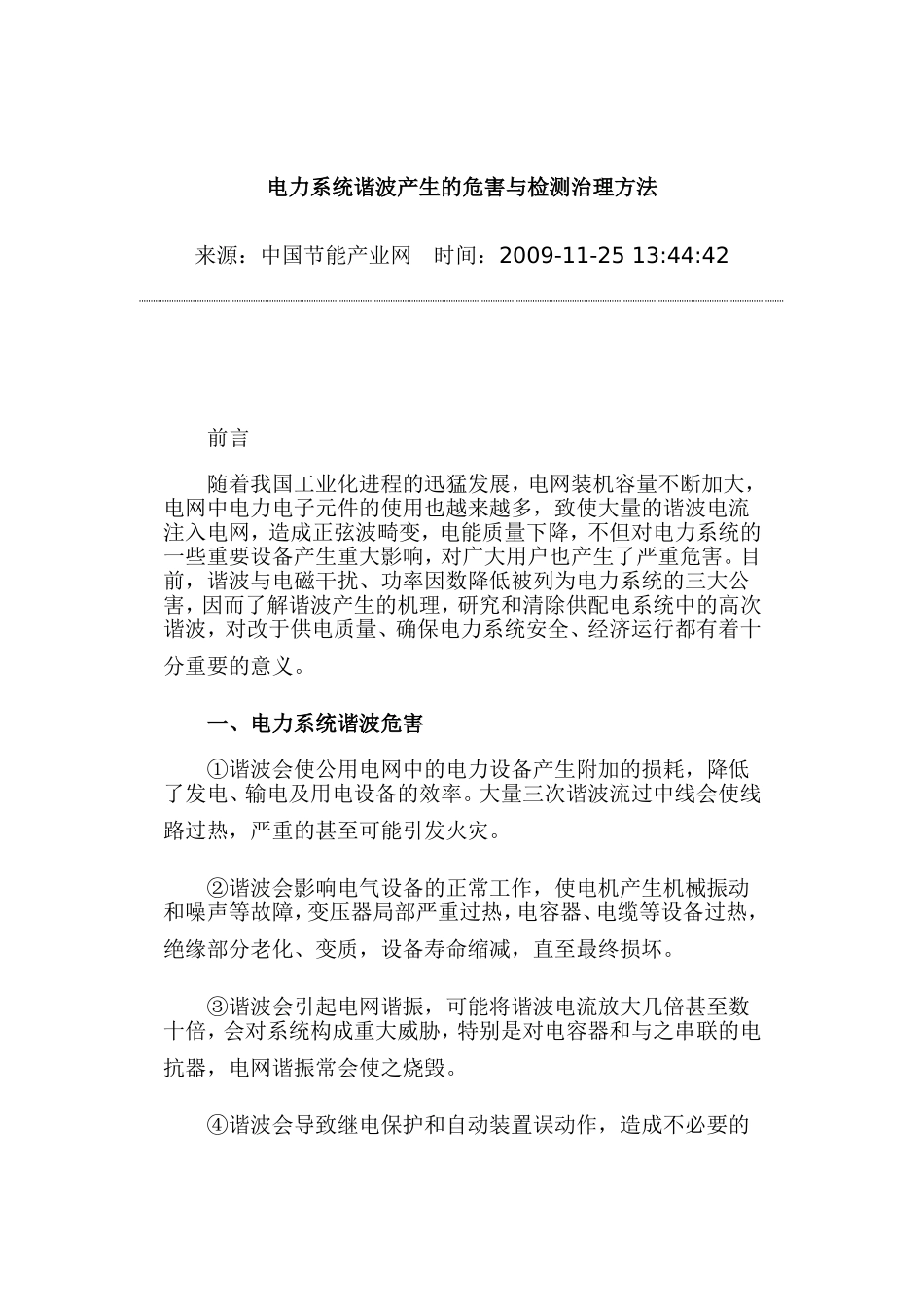

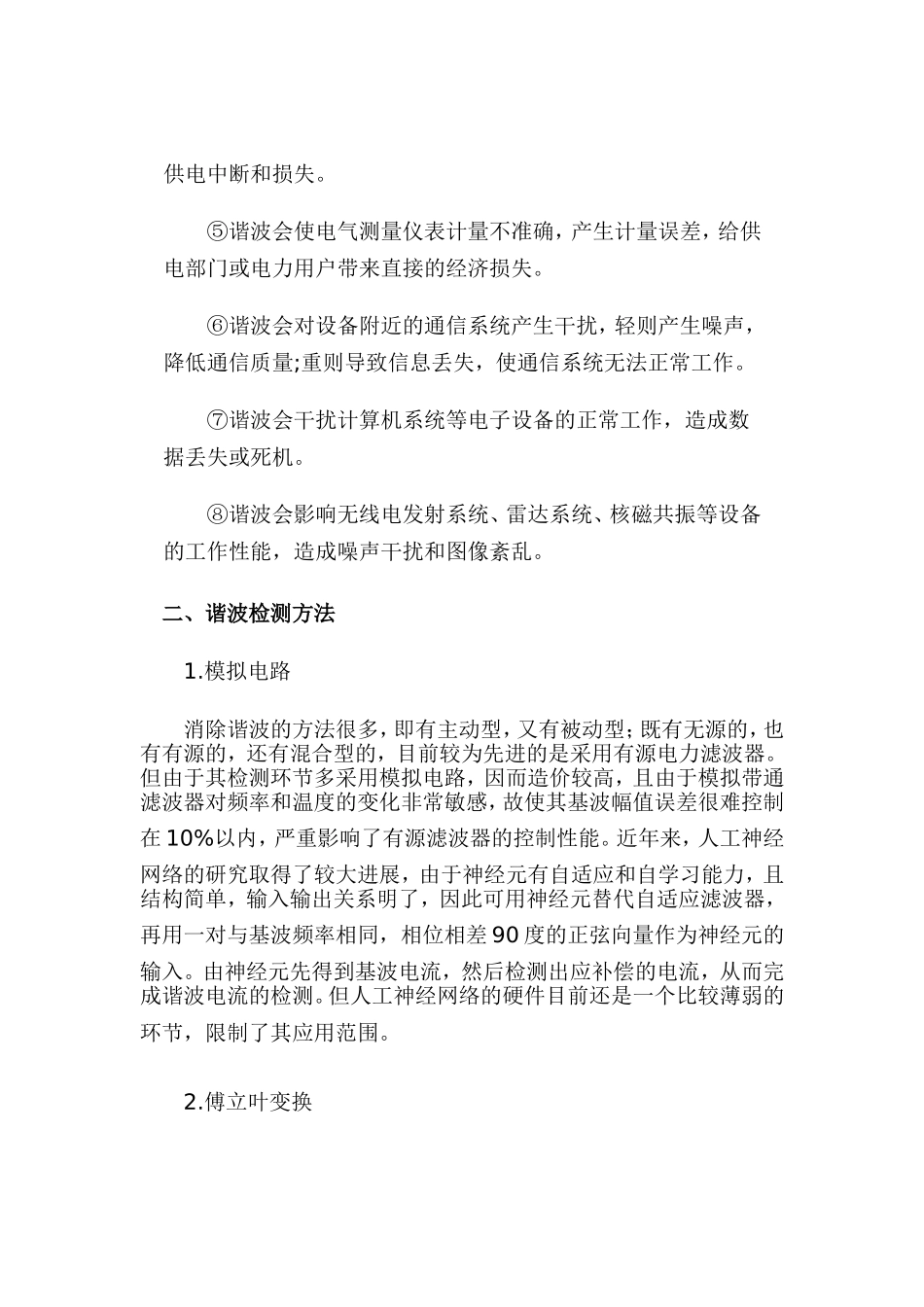

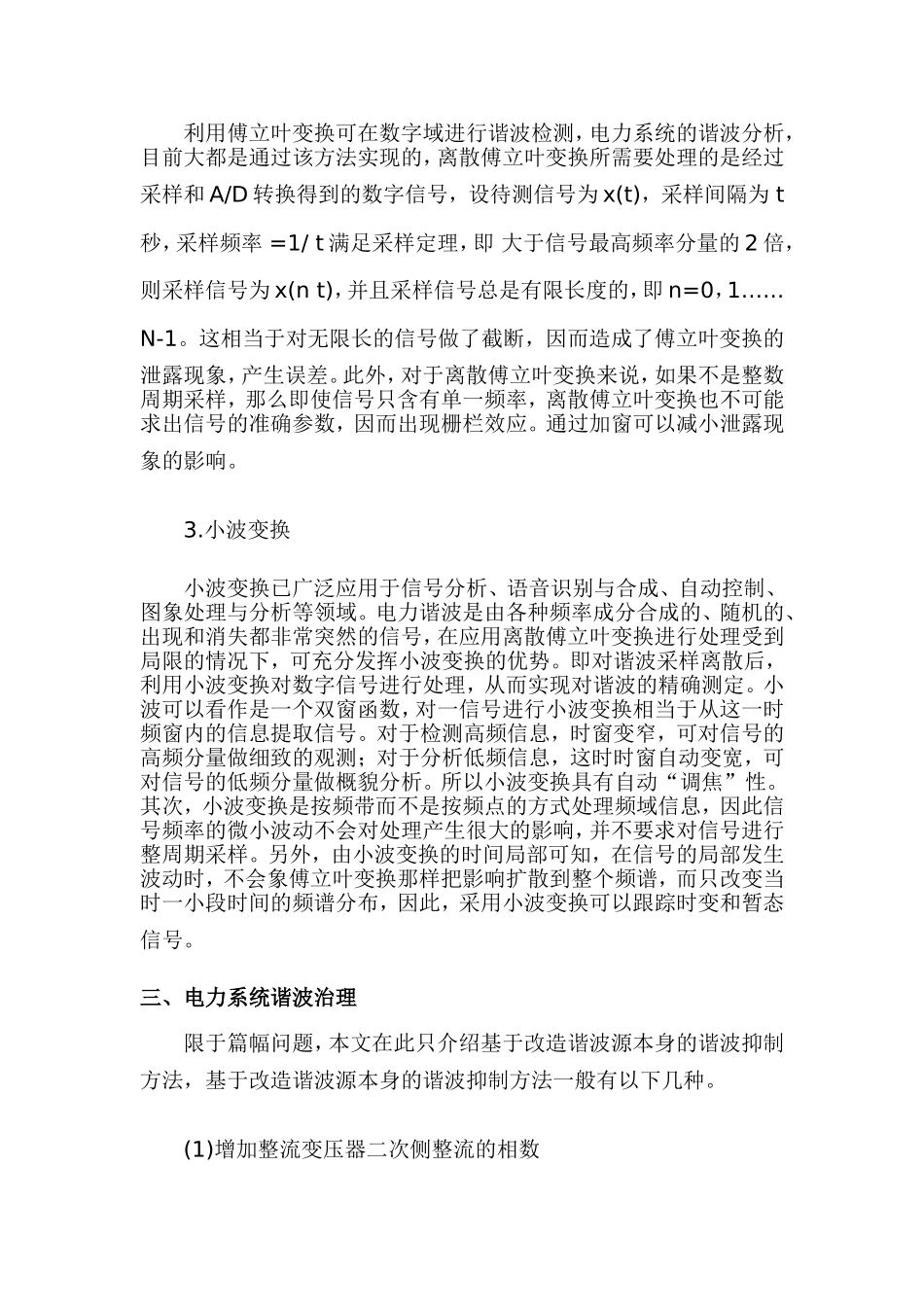

电力系统谐波产生的危害与检测治理方法来源：中国节能产业网时间：2009-11-2513:44:42前言随着我国工业化进程的迅猛发展，电网装机容量不断加大，电网中电力电子元件的使用也越来越多，致使大量的谐波电流注入电网，造成正弦波畸变，电能质量下降，不但对电力系统的一些重要设备产生重大影响，对广大用户也产生了严重危害。目前，谐波与电磁干扰、功率因数降低被列为电力系统的三大公害，因而了解谐波产生的机理，研究和清除供配电系统中的高次谐波，对改于供电质量、确保电力系统安全、经济运行都有着十分重要的意义。一、电力系统谐波危害①谐波会使公用电网中的电力设备产生附加的损耗，降低了发电、输电及用电设备的效率。大量三次谐波流过中线会使线路过热，严重的甚至可能引发火灾。②谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等故障，变压器局部严重过热，电容器、电缆等设备过热，绝缘部分老化、变质，设备寿命缩减，直至最终损坏。③谐波会引起电网谐振，可能将谐波电流放大几倍甚至数十倍，会对系统构成重大威胁，特别是对电容器和与之串联的电抗器，电网谐振常会使之烧毁。④谐波会导致继电保护和自动装置误动作，造成不必要的供电中断和损失。⑤谐波会使电气测量仪表计量不准确，产生计量误差，给供电部门或电力用户带来直接的经济损失。⑥谐波会对设备附近的通信系统产生干扰，轻则产生噪声，降低通信质量;重则导致信息丢失，使通信系统无法正常工作。⑦谐波会干扰计算机系统等电子设备的正常工作，造成数据丢失或死机。⑧谐波会影响无线电发射系统、雷达系统、核磁共振等设备的工作性能，造成噪声干扰和图像紊乱。二、谐波检测方法1.模拟电路消除谐波的方法很多，即有主动型，又有被动型；既有无源的，也有有源的，还有混合型的，目前较为先进的是采用有源电力滤波器。但由于其检测环节多采用模拟电路，因而造价较高，且由于模拟带通滤波器对频率和温度的变化非常敏感，故使其基波幅值误差很难控制在10%以内，严重影响了有源滤波器的控制性能。近年来，人工神经网络的研究取得了较大进展，由于神经元有自适应和自学习能力，且结构简单，输入输出关系明了，因此可用神经元替代自适应滤波器，再用一对与基波频率相同，相位相差90度的正弦向量作为神经元的输入。由神经元先得到基波电流，然后检测出应补偿的电流，从而完成谐波电流的检测。但人工神经网络的硬件目前还是一个比较薄弱的环节，限制了其应用范围。2.傅立叶变换利用傅立叶变换可在数字域进行谐波检测，电力系统的谐波分析，目前大都是通过该方法实现的，离散傅立叶变换所需要处理的是经过采样和A/D转换得到的数字信号，设待测信号为x(t)，采样间隔为t秒，采样频率=1/t满足采样定理，即大于信号最高频率分量的2倍，则采样信号为x(nt)，并且采样信号总是有限长度的，即n=0，1……N-1。这相当于对无限长的信号做了截断，因而造成了傅立叶变换的泄露现象，产生误差。此外，对于离散傅立叶变换来说，如果不是整数周期采样，那么即使信号只含有单一频率，离散傅立叶变换也不可能求出信号的准确参数，因而出现栅栏效应。通过加窗可以减小泄露现象的影响。3.小波变换小波变换已广泛应用于信号分析、语音识别与合成、自动控制、图象处理与分析等领域。电力谐波是由各种频率成分合成的、随机的、出现和消失都非常突然的信号，在应用离散傅立叶变换进行处理受到局限的情况下，可充分发挥小波变换的优势。即对谐波采样离散后，利用小波变换对数字信号进行处理，从而实现对谐波的精确测定。小波可以看作是一个双窗函数，对一信号进行小波变换相当于从这一时频窗内的信息提取信号。对于检测高频信息，时窗变窄，可对信号的高频分量做细致的观测；对于分析低频信息，这时时窗自动变宽，可对信号的低频分量做概貌分析。所以小波变换具有自动“调焦”性。其次，小波变换是按频带而不是按频点的方式处理频域信息，因此信号频率的微小波动不会对处理产生很大的影响，并不要求对信号进行整周期采样。另外，由小波变换的时间局部可知，在信号的局部发生波动时，不会象傅立叶变换那样把影响扩散到整个频谱，而只改...
