液压气压传动与控制习题VIP免费

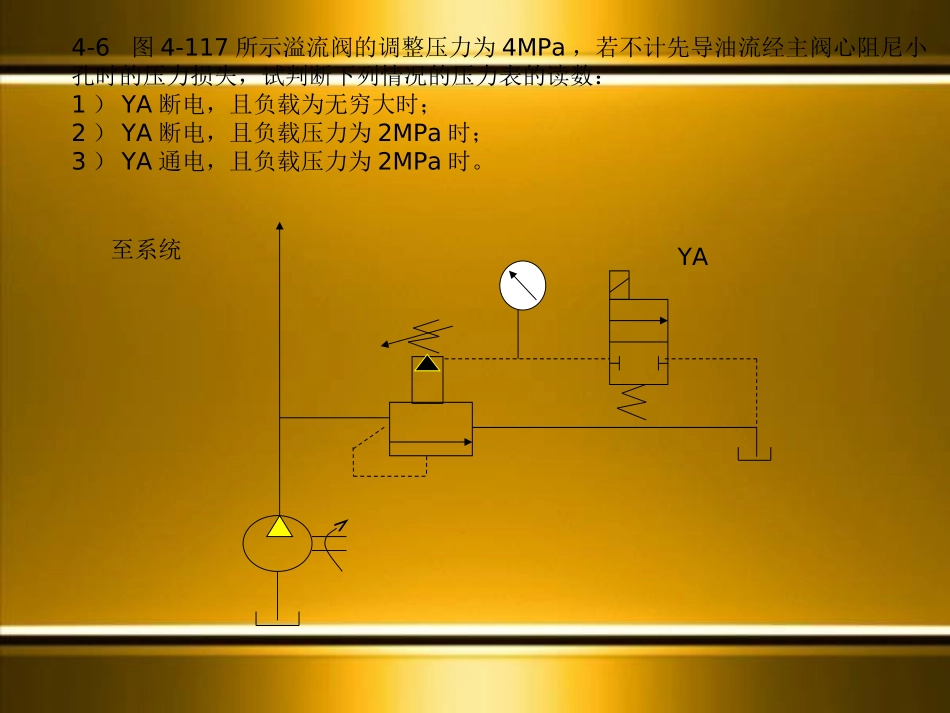

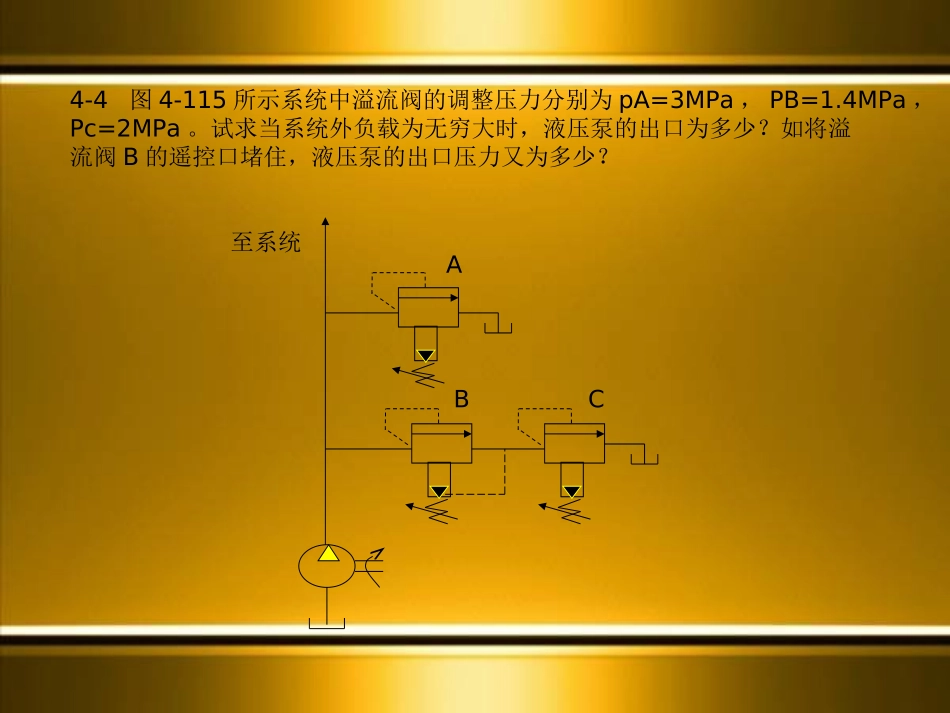

4-4图4-115所示系统中溢流阀的调整压力分别为pA=3MPa，PB=1.4MPa，Pc=2MPa。试求当系统外负载为无穷大时，液压泵的出口为多少？如将溢流阀B的遥控口堵住，液压泵的出口压力又为多少？至系统ABC4-5图4-116所示两系统中溢流阀的调定压力分别为PA=4MPa,pB=3MPa,Pc=2MPa，当系统外负载为无穷大时，液压泵的出口压力各为多少？对图4-116a的系统，请说明溢流量是如何分配的？至系统至系统ABCABC4-6图4-117所示溢流阀的调整压力为4MPa，若不计先导油流经主阀心阻尼小孔时的压力损失，试判断下列情况的压力表的读数：1）YA断电，且负载为无穷大时；2）YA断电，且负载压力为2MPa时；3）YA通电，且负载压力为2MPa时。至系统YA4-7试确定图4-118所示回路在下列情况下压力泵的出口压力：1）全部电磁铁断电；2）电磁铁2YA通电，1YA断电；3）电磁铁2YA断电，1YA通电；3YA1YA2YA5MPa0.5MPa3MPa至系统4-8图4-119所示系统溢流阀的调定压力为5MPa，减压阀的调定压力为2.5MPa。试分析下列各工况，并说明减压阀阀口处于什么状态？1）当液压泵出口压力等于溢流阀调定压力时，夹紧缸时工件夹紧后，A、C点压力各为多少？2）当液压泵出口压力由于工作缸快进，压力降到1.5MPa时（工件仍处于夹紧状态），A、C点压力各为多少？3）夹紧缸在夹紧工件前作空前运动时，A、B、C点压力各为多少？ABC4-9图4-120所示回路，液流阀的调定压力为5MPa，减压阀的调定压力为1.5MPa活塞运动时负载力为1MPa，其他损失不计，试求：1)活塞在运动期间和碰到死挡铁后A、B处压力；2)如果减压阀的外泄油口堵死，活塞碰到死挡铁后A、B处压力。AB4-10图4-121所示的减压回路，已知液态缸无杆腔、有杆腔的面积分别为100c㎡、50c㎡，最大负载F1=14000N，F2=4250N，背压P=0.15MPa，节流阀的压差△p=0.2MPa，试求：1)A.B.C各点压力(忽略管路阻力)；2)液压泵和进压阀1﹑2﹑3应选多大的额定压力？3)若两缸的进给速度分别为v1=3.5㎝∕s、v2=4㎝∕s，液压泵和各液压阀的额定流量应选多大？ABC123v1v2F1F24-11图4-122所示回路，顺序阀的调整压力px=3MPa，溢流阀的调整压力py=5MPa,试问在下列情况下A、B的压力为多少？1)液压缸运动时，负载压力pL=4MPa；2)如负载压力PL变为1MPa;3)活塞运动到右端时。ABPLPXPY4-12图4-123所示系统，液压缸Ⅰ、Ⅱ上的外负载力F1=20000N，F2=30000N有效工作面积都是A=50c㎡，要求液压缸Ⅱ先于液压缸Ⅰ动作，试问：1)顺序阀和溢流阀的调定压力分别为多少？2)不计管路阻力损失，液压缸Ⅰ动作时，顺序阀进、出口压力分别为多少？F1F2ⅠⅡA4-13图4-124所示回路，顺序阀和溢流阀串联，调整压力分别为px和py，当系统外负载为无穷大时，试问：1)液压泵的出口压力为多少？2)若把两阀的位置互换，液压泵的出口压力又为多少？PXPY至系统4-14图4-125a、b回路参数相同，液压缸无杆腔面积A=50c㎡，负载FL=10000N，各液压阀的调定压力如图所示，试分别确定两回路在活塞运动时和活塞运动到终端停止时A﹒B两处的压力。5MPa3MPaFLFL3MPa5MPaABAB4-15图4-126所示系统，液压缸的有效面积A1=A2=100c㎡，液压缸Ⅰ负载FL=35000N，液压缸Ⅱ运动时负载为零，不计摩擦阻力、惯性力和管路损失，溢流阀、顺序阀和减压阀的调定压力分别为4MPa、3MPa和2MPa，试求下列三种工况下A、B和C处的压力。1)液压泵启动后，两换向阀处于中位时；2)1YA通电，液压缸Ⅰ运动时和到终端停止时；3)1YA断电，2YA通电，液态缸Ⅱ运动时和碰到固定挡块停止运动时。1YA2YA2MPa4MPaA1FL3MPaA2ABC4-16如图4-127所示八种回路，已知：液压泵流量qp=10L／min，液压缸无杆腔面积A1=50c㎡，有杆腔面积A2=25c㎡，溢流阀调定压力PY=2.4MPa，负载FL及节流阀通流面积AT均已标在图上，试分别计算各回路中活塞的运动速度和液压泵的工作压力。(设Cd=0.62，ρ=870㎏／m3)A1A2FL=10000NFL=1000NFL=10000NAt=0.01c㎡FL=10000NAt=0.05c㎡FL=10000NAt=0.08c㎡0.3MPa0.3MPaAt=0.15c㎡FL=10000NFL=10000NAt=0.01c㎡At=0.05c㎡FL=10000N4-17图4-128所示回路中，A1=2A2=50c㎡，溢流阀的调定压力PY=3MPa，试回答下列问题：1)回油腔背压P2的大小由什么因素决定？2)当负载FL=0时，P1比P2高多少？液压泵的工作压力是多少？3)当液压泵的流量略有变化时，上述结论是否需要修改？p1p2A1A2FLPp4-18液压缸活塞面积A=100c㎡,负载在500~40000N的范围内变化,为使负载变化时活塞运动速度恒定,在液压缸进口处使用一个调速阀.如将液压泵的工作压力调到其额定压力6.3MPa,试问这是否合适?
