钢筋工程技术安全交底VIP免费

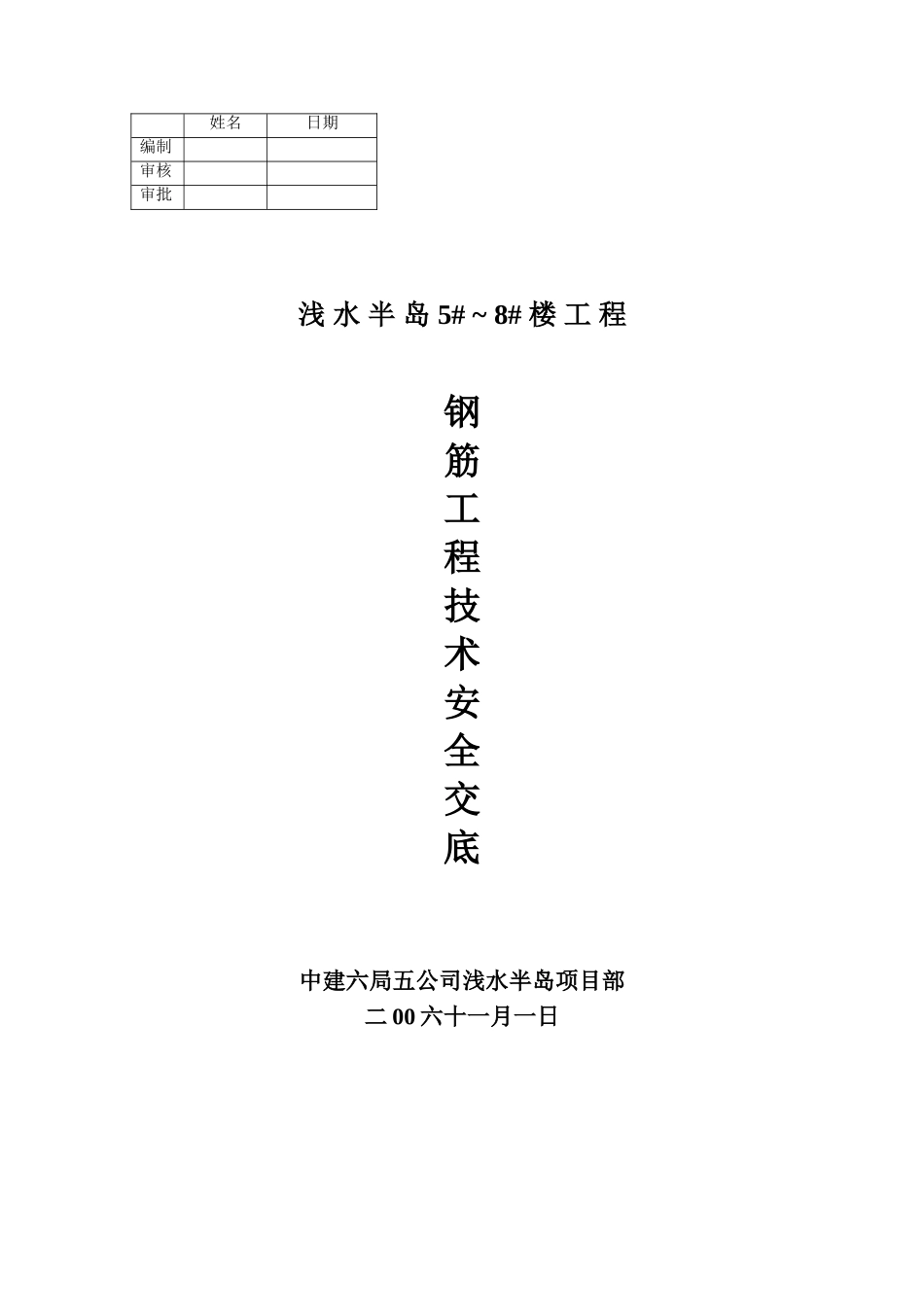

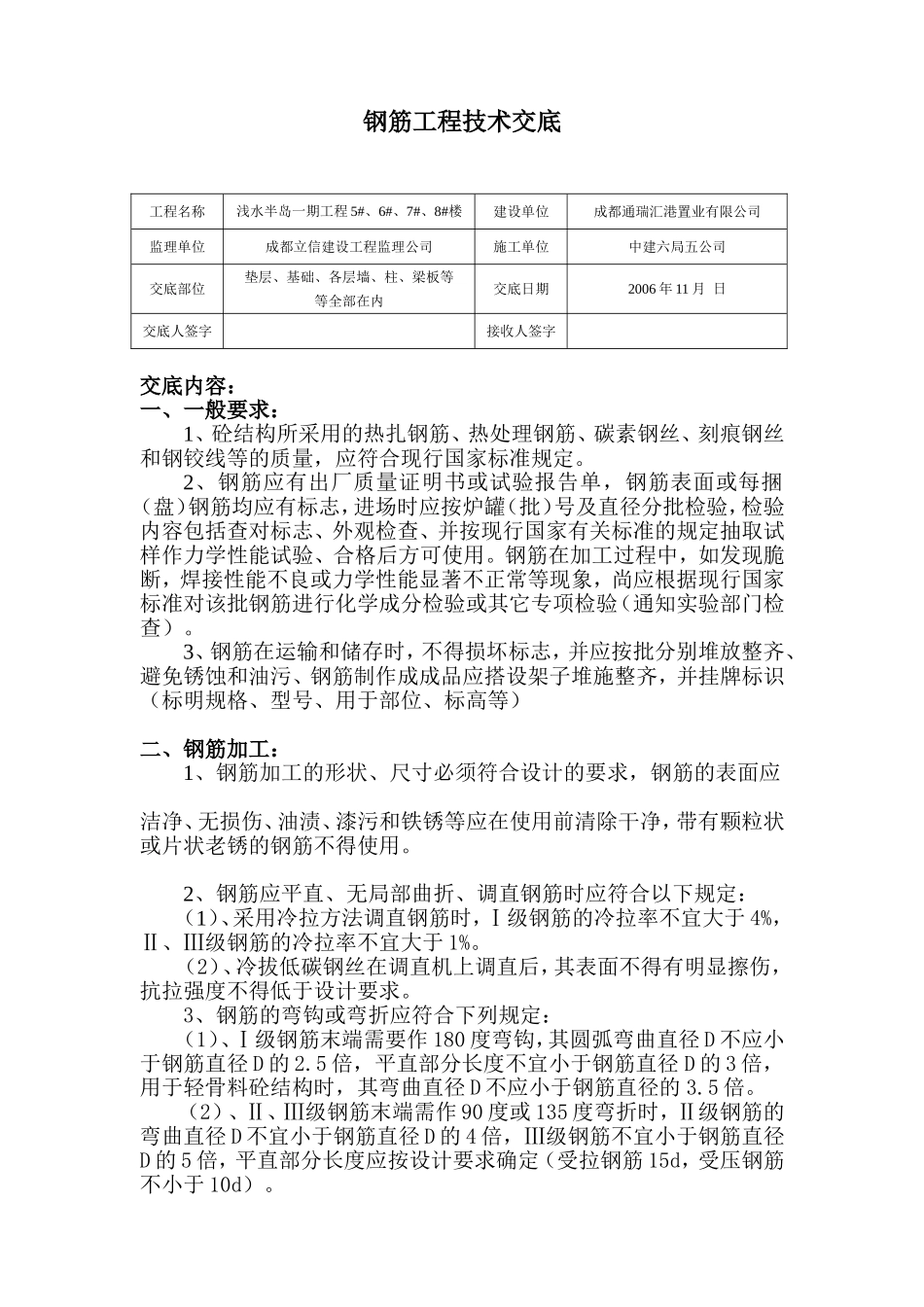

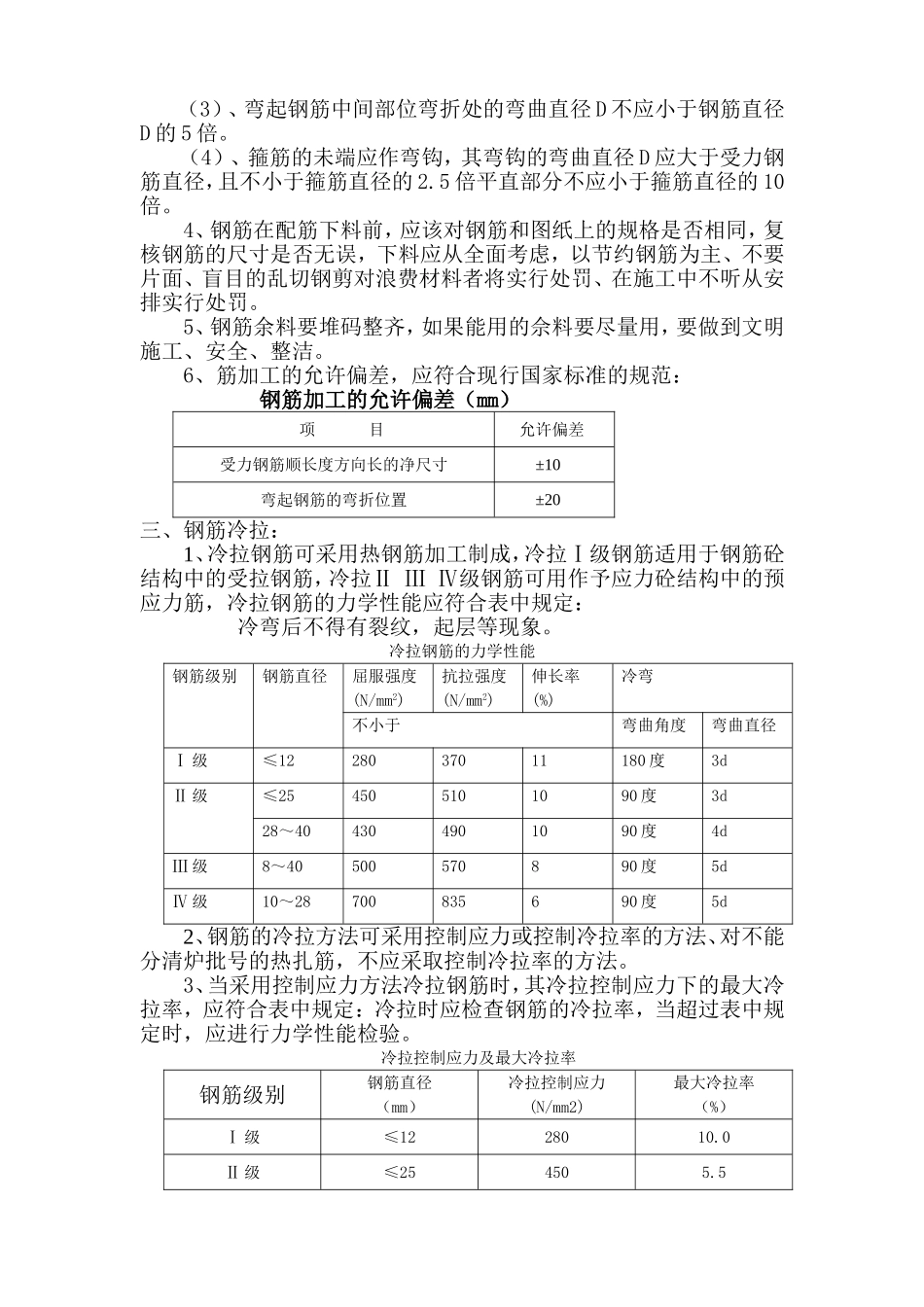

浅水半岛5#~8#楼工程钢筋工程技术安全交底中建六局五公司浅水半岛项目部二00六十一月一日姓名日期编制审核审批钢筋工程技术交底工程名称浅水半岛一期工程5#、6#、7#、8#楼建设单位成都通瑞汇港置业有限公司监理单位成都立信建设工程监理公司施工单位中建六局五公司交底部位垫层、基础、各层墙、柱、梁板等等全部在内交底日期2006年11月日交底人签字接收人签字交底内容：一、一般要求：1、砼结构所采用的热扎钢筋、热处理钢筋、碳素钢丝、刻痕钢丝和钢铰线等的质量，应符合现行国家标准规定。2、钢筋应有出厂质量证明书或试验报告单，钢筋表面或每捆（盘）钢筋均应有标志，进场时应按炉罐（批）号及直径分批检验，检验内容包括查对标志、外观检查、并按现行国家有关标准的规定抽取试样作力学性能试验、合格后方可使用。钢筋在加工过程中，如发现脆断，焊接性能不良或力学性能显著不正常等现象，尚应根据现行国家标准对该批钢筋进行化学成分检验或其它专项检验（通知实验部门检查）。3、钢筋在运输和储存时，不得损坏标志，并应按批分别堆放整齐、避免锈蚀和油污、钢筋制作成成品应搭设架子堆施整齐，并挂牌标识（标明规格、型号、用于部位、标高等）二、钢筋加工：1、钢筋加工的形状、尺寸必须符合设计的要求，钢筋的表面应洁净、无损伤、油渍、漆污和铁锈等应在使用前清除干净，带有颗粒状或片状老锈的钢筋不得使用。2、钢筋应平直、无局部曲折、调直钢筋时应符合以下规定：（1）、采用冷拉方法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于4%，Ⅱ、Ⅲ级钢筋的冷拉率不宜大于1%。（2）、冷拔低碳钢丝在调直机上调直后，其表面不得有明显擦伤，抗拉强度不得低于设计要求。3、钢筋的弯钩或弯折应符合下列规定：（1）、Ⅰ级钢筋末端需要作180度弯钩，其圆弧弯曲直径D不应小于钢筋直径D的2.5倍，平直部分长度不宜小于钢筋直径D的3倍，用于轻骨料砼结构时，其弯曲直径D不应小于钢筋直径的3.5倍。（2）、Ⅱ、Ⅲ级钢筋末端需作90度或135度弯折时，Ⅱ级钢筋的弯曲直径D不宜小于钢筋直径D的4倍，Ⅲ级钢筋不宜小于钢筋直径D的5倍，平直部分长度应按设计要求确定（受拉钢筋15d，受压钢筋不小于10d）。（3）、弯起钢筋中间部位弯折处的弯曲直径D不应小于钢筋直径D的5倍。（4）、箍筋的未端应作弯钩，其弯钩的弯曲直径D应大于受力钢筋直径，且不小于箍筋直径的2.5倍平直部分不应小于箍筋直径的10倍。4、钢筋在配筋下料前，应该对钢筋和图纸上的规格是否相同，复核钢筋的尺寸是否无误，下料应从全面考虑，以节约钢筋为主、不要片面、盲目的乱切钢剪对浪费材料者将实行处罚、在施工中不听从安排实行处罚。5、钢筋余料要堆码整齐，如果能用的佘料要尽量用，要做到文明施工、安全、整洁。6、筋加工的允许偏差，应符合现行国家标准的规范：钢筋加工的允许偏差（mm）项目允许偏差受力钢筋顺长度方向长的净尺寸±10弯起钢筋的弯折位置±20三、钢筋冷拉：1、冷拉钢筋可采用热钢筋加工制成，冷拉Ⅰ级钢筋适用于钢筋砼结构中的受拉钢筋，冷拉ⅡⅢⅣ级钢筋可用作予应力砼结构中的预应力筋，冷拉钢筋的力学性能应符合表中规定：冷弯后不得有裂纹，起层等现象。冷拉钢筋的力学性能钢筋级别钢筋直径屈服强度(N/mm2)抗拉强度(N/mm2)伸长率(%)冷弯不小于弯曲角度弯曲直径Ⅰ级≤1228037011180度3dⅡ级≤254505101090度3d28～404304901090度4dⅢ级8～40500570890度5dⅣ级10～28700835690度5d2、钢筋的冷拉方法可采用控制应力或控制冷拉率的方法、对不能分清炉批号的热扎筋，不应采取控制冷拉率的方法。3、当采用控制应力方法冷拉钢筋时，其冷拉控制应力下的最大冷拉率，应符合表中规定：冷拉时应检查钢筋的冷拉率，当超过表中规定时，应进行力学性能检验。冷拉控制应力及最大冷拉率钢筋级别钢筋直径（mm）冷拉控制应力(N/mm2)最大冷拉率（%）Ⅰ级≤1228010.0Ⅱ级≤254505.528～40430Ⅲ级8～405005.0Ⅳ级10～287004.04、采用控制冷拉率方法冷拉钢筋时，冷拉率必须由试验确定。测定同炉批钢筋冷拉率，其试样不少于4个，并取其平均值作为该批钢筋实际采用的冷拉率，测定冷拉率时钢筋的冷拉应力，应符合表中规定：测定冷拉率时...
