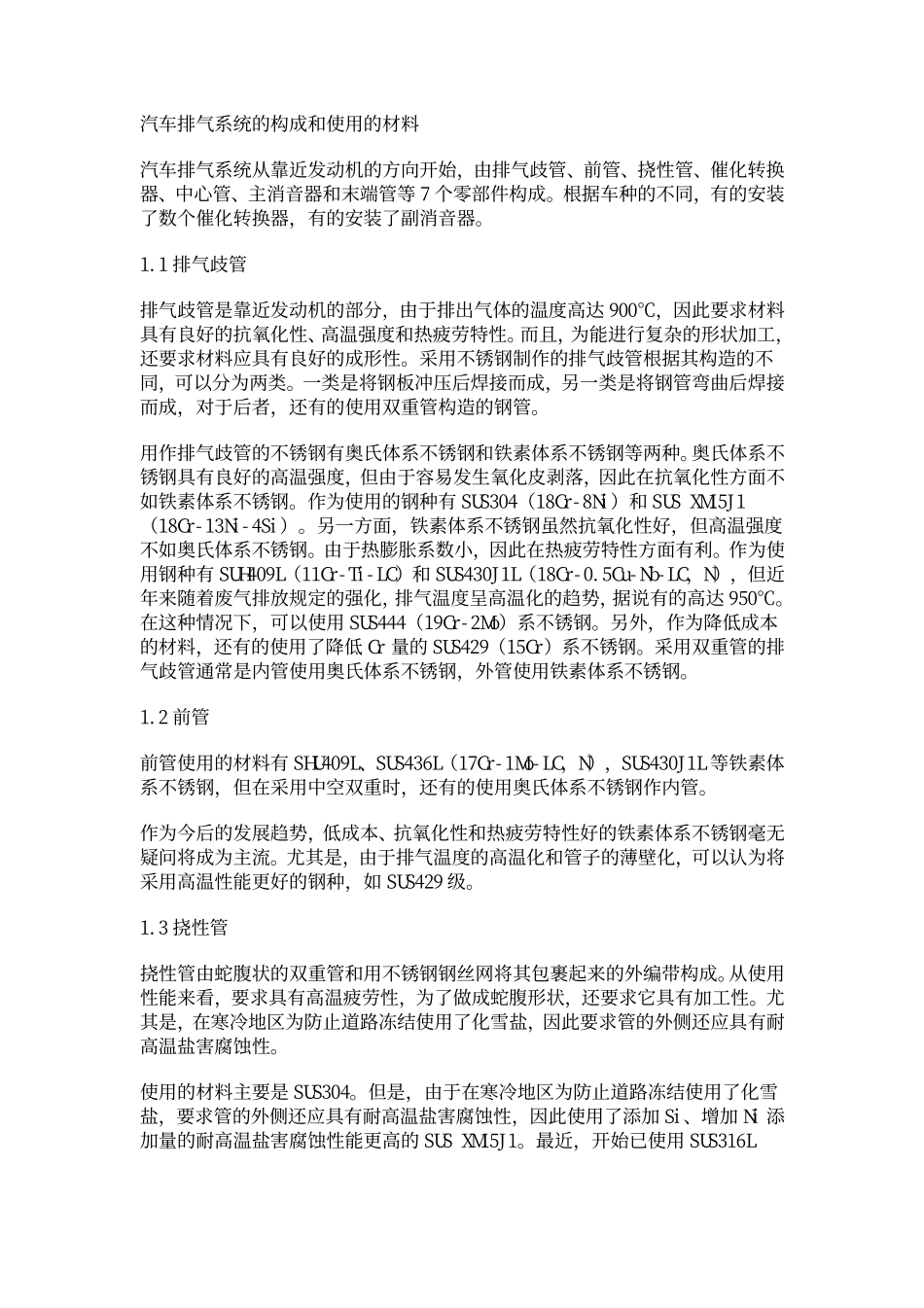

汽车排气系统的构成和使用的材料汽车排气系统从靠近发动机的方向开始，由排气歧管、前管、挠性管、催化转换器、中心管、主消音器和末端管等7个零部件构成。根据车种的不同，有的安装了数个催化转换器，有的安装了副消音器。1.1排气歧管排气歧管是靠近发动机的部分，由于排出气体的温度高达900℃，因此要求材料具有良好的抗氧化性、高温强度和热疲劳特性。而且，为能进行复杂的形状加工，还要求材料应具有良好的成形性。采用不锈钢制作的排气歧管根据其构造的不同，可以分为两类。一类是将钢板冲压后焊接而成，另一类是将钢管弯曲后焊接而成，对于后者，还有的使用双重管构造的钢管。用作排气歧管的不锈钢有奥氏体系不锈钢和铁素体系不锈钢等两种。奥氏体系不锈钢具有良好的高温强度，但由于容易发生氧化皮剥落，因此在抗氧化性方面不如铁素体系不锈钢。作为使用的钢种有SUS304（18Cr-8Ni）和SUSXM15J1（18Cr-13Ni-4Si）。另一方面，铁素体系不锈钢虽然抗氧化性好，但高温强度不如奥氏体系不锈钢。由于热膨胀系数小，因此在热疲劳特性方面有利。作为使用钢种有SUH409L（11Cr-Ti-LC）和SUS430J1L（18Cr-0.5Cu-Nb-LC，N），但近年来随着废气排放规定的强化，排气温度呈高温化的趋势，据说有的高达950℃。在这种情况下，可以使用SUS444（19Cr-2Mo）系不锈钢。另外，作为降低成本的材料，还有的使用了降低Cr量的SUS429（15Cr）系不锈钢。采用双重管的排气歧管通常是内管使用奥氏体系不锈钢，外管使用铁素体系不锈钢。1.2前管前管使用的材料有SHU409L、SUS436L（17Cr-1Mo-LC，N），SUS430J1L等铁素体系不锈钢，但在采用中空双重时，还有的使用奥氏体系不锈钢作内管。作为今后的发展趋势，低成本、抗氧化性和热疲劳特性好的铁素体系不锈钢毫无疑问将成为主流。尤其是，由于排气温度的高温化和管子的薄壁化，可以认为将采用高温性能更好的钢种，如SUS429级。1.3挠性管挠性管由蛇腹状的双重管和用不锈钢钢丝网将其包裹起来的外编带构成。从使用性能来看，要求具有高温疲劳性，为了做成蛇腹形状，还要求它具有加工性。尤其是，在寒冷地区为防止道路冻结使用了化雪盐，因此要求管的外侧还应具有耐高温盐害腐蚀性。使用的材料主要是SUS304。但是，由于在寒冷地区为防止道路冻结使用了化雪盐，要求管的外侧还应具有耐高温盐害腐蚀性，因此使用了添加Si、增加Ni添加量的耐高温盐害腐蚀性能更高的SUSXM15J1。最近，开始已使用SUS316L（18Cr-12Ni-2.5No-LC），其价格比SUSXM15J1更便宜，抗晶界腐蚀性比SUS304更高。1.4催化转换器（催化载体和催化转换器外壳）为减少汽车排出的废气对空气的污染，安装了被称作“催化转换器”的排气净化系统。催化转换器安装在排气歧管下面或底盘下面等，因此要能够经受住高温和振动等苛刻条件的考验。对于催化载体，在使用了铁素体系不锈钢箔材制作的金属载体。使用铁素体系不锈钢箔材的原因是它的热冲击特性小且热容量小的缘故。金属载体由采用不锈钢钢箔制作的蜂窝状型芯和采用不锈钢钢板制作的外壳构成。蜂巢上的型芯是把平箔材和波浪状箔材卷起后通过钎焊等焊接结合而成的。外壳要求具有高温强度、耐高温盐害性加工性。对于箔材的要求是抗氧化性要好，因此使用了Fe-Cr-Al系铁素体不锈钢。具有代表性的钢种是Fe-20Cr-5Al合金。为提高氧化皮膜的密封性，还有的添加了少量Hf、Y、Ce等稀土类金属元素（REM）。今后对抗氧化性的要求将会进一步提高。对于催化转换器的外壳，大部分是使用SUS430（17Cr）系不锈钢，但随着排气温度的升高，目前还有的正在使用SUS430J1L或SUS429系等高温特性更好的铁素体系不锈钢。1.5中心管中心管所用的材料，以前是采用热浸镀铝钢板，由于对管的内外面采取了防湿气腐蚀的措施，因此不锈钢的使用量剧增，主要是使用SUS410（13Cr）系不锈钢、SHU409L和SUS430系不锈钢。1.6主消音器目前主消音器用材料主要是SUS436L，但为了降低成本，减少Mo的SUS432系不锈钢（17Cr-0.5Mo）的使用量正在增加。对于外壳和末端板等，从美观和防腐蚀措施来看，还有的使用镀铝不锈钢。1.7末端管由于末端管的使用温度低，因此从材料的性能来看，使用镀铝钢板就可...
