锚杆、锚索、土钉的区别VIP免费

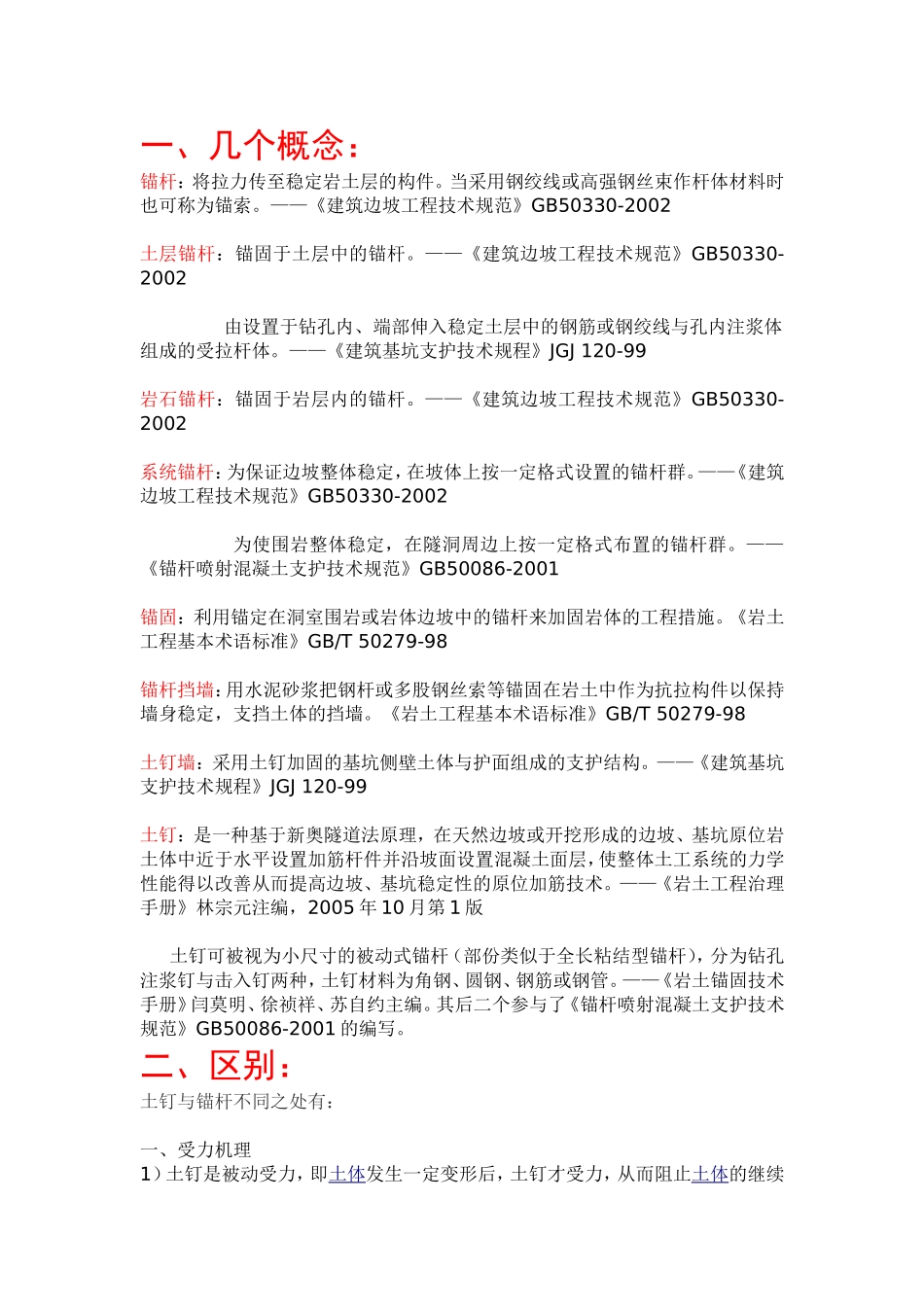

一、几个概念：锚杆：将拉力传至稳定岩土层的构件。当采用钢绞线或高强钢丝束作杆体材料时也可称为锚索。——《建筑边坡工程技术规范》GB50330-2002土层锚杆：锚固于土层中的锚杆。——《建筑边坡工程技术规范》GB50330-2002由设置于钻孔内、端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。——《建筑基坑支护技术规程》JGJ120-99岩石锚杆：锚固于岩层内的锚杆。——《建筑边坡工程技术规范》GB50330-2002系统锚杆：为保证边坡整体稳定，在坡体上按一定格式设置的锚杆群。——《建筑边坡工程技术规范》GB50330-2002为使围岩整体稳定，在隧洞周边上按一定格式布置的锚杆群。——《锚杆喷射混凝土支护技术规范》GB50086-2001锚固：利用锚定在洞室围岩或岩体边坡中的锚杆来加固岩体的工程措施。《岩土工程基本术语标准》GB/T50279-98锚杆挡墙：用水泥砂浆把钢杆或多股钢丝索等锚固在岩土中作为抗拉构件以保持墙身稳定，支挡土体的挡墙。《岩土工程基本术语标准》GB/T50279-98土钉墙：采用土钉加固的基坑侧壁土体与护面组成的支护结构。——《建筑基坑支护技术规程》JGJ120-99土钉：是一种基于新奥隧道法原理，在天然边坡或开挖形成的边坡、基坑原位岩土体中近于水平设置加筋杆件并沿坡面设置混凝土面层，使整体土工系统的力学性能得以改善从而提高边坡、基坑稳定性的原位加筋技术。——《岩土工程治理手册》林宗元注编，2005年10月第1版土钉可被视为小尺寸的被动式锚杆（部份类似于全长粘结型锚杆），分为钻孔注浆钉与击入钉两种，土钉材料为角钢、圆钢、钢筋或钢管。——《岩土锚固技术手册》闫莫明、徐祯祥、苏自约主编。其后二个参与了《锚杆喷射混凝土支护技术规范》GB50086-2001的编写。二、区别：土钉与锚杆不同之处有：一、受力机理1）土钉是被动受力，即土体发生一定变形后，土钉才受力，从而阻止土体的继续变形；2）锚杆是主动受力，即通过对锚杆时间预应力，在基坑未开挖前就限制土体发生过大变形；二、受力范围1）土钉是全长受力，不过受力方向分为两部分，潜在滑裂面把土钉分为两部分，前半部分受力方向指向潜在滑裂面方向，后半部分受力方向背向潜在滑裂面方向2）锚杆则是前半部分为自由端，后半部分为受力段，所以有时候在锚杆的前半部分不充填砂浆。以上说法说的是非预应力锚杆与预应力锚杆（索）的区别。这个问题论坛里面已经讨论过好多次了，早已经有了明确的结论。二者的本质区别在于工作机理的不同：土钉是一种土体加筋技术，以密集排列的加筋体作为土体补强手段，提高被加固土体的强度与自稳能力；锚杆是一种锚固技术，通过拉力杆将表层不稳定岩土体的荷载传递至岩土体深部稳定位置，从而实现被加固岩土体的稳定。欢迎大家一起讨论！！当土体发生一定变形后，土钉随着这个变形而提供抗力，这时受力特性和锚杆一样。只是它是全长受力。滑烈面所分成的两断受力方向是一样的，均为指向坡内。而锚杆在预应力的作用下，主动受力，始终是对坡体提供指向坡内的抗力，随着预应力的损失和坡体变形的停止，退化为土钉。因为有些地方的理解不同，土钉墙的土钉如果命名为“土钉”，按预算定额单价是很低很低的，所以我和一些同行趋向于把它命名为非预应力土层锚杆。这也是一个不得不注意的问题。仔细看看各类规范是怎么说的：1锚杆：是一种设置于钻孔内,端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体,它一端与工程构筑物相连,另一端锚入土层中,通常对其施加预应力,以承受由土压力、水压力、或风荷载等所产生的拉力,用以维护构筑物的稳定.一般由锚头段和锚固段三部分组成，其中锚固段用水泥浆或水泥砂浆将杆体与土体粘结在一起形成锚杆的锚固体．根据土体类型、工程特性与使用要求，土层锚杆锚固体结构可设计为圆形、端部扩大头型或连续球体型3类。2土钉：用来加固或同时锚固现场原位土体的细长杆件。通常采取土中钻孔、置入变形钢筋即带肋钢筋并沿孔全长注浆的方法做成。土钉依靠与土体之间的界面粘结力或摩擦力，在土体发生变形条件下被动受力，并主要承受拉力作用。土钉也可用钢管、角钢等作为钉体，采用直接击入的方法置入土中。土钉墙支护...
