第四章 城市道路横断面规划设计VIP免费

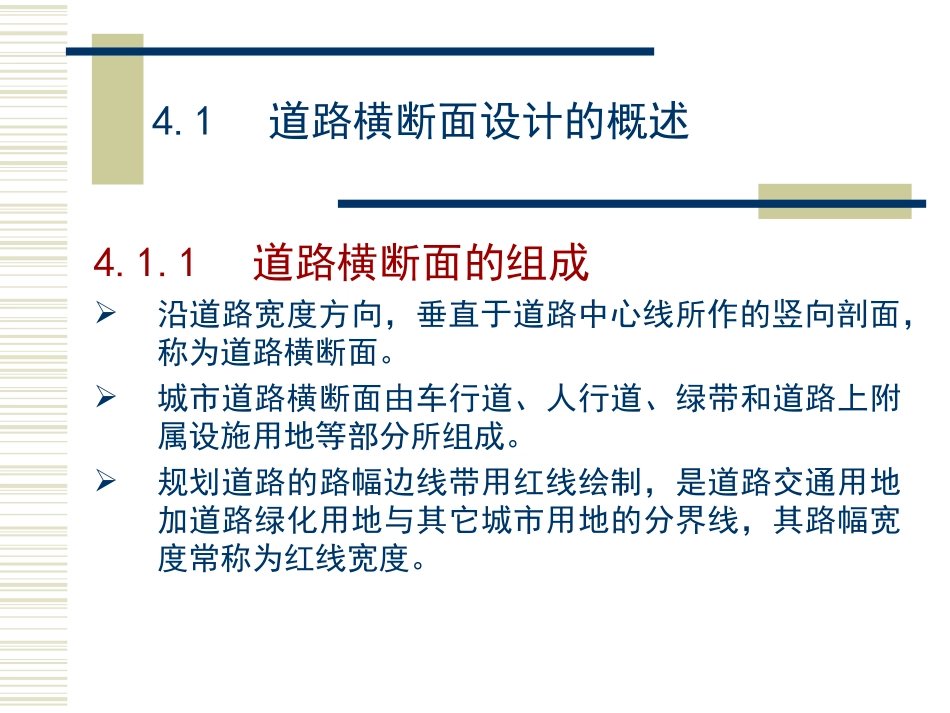

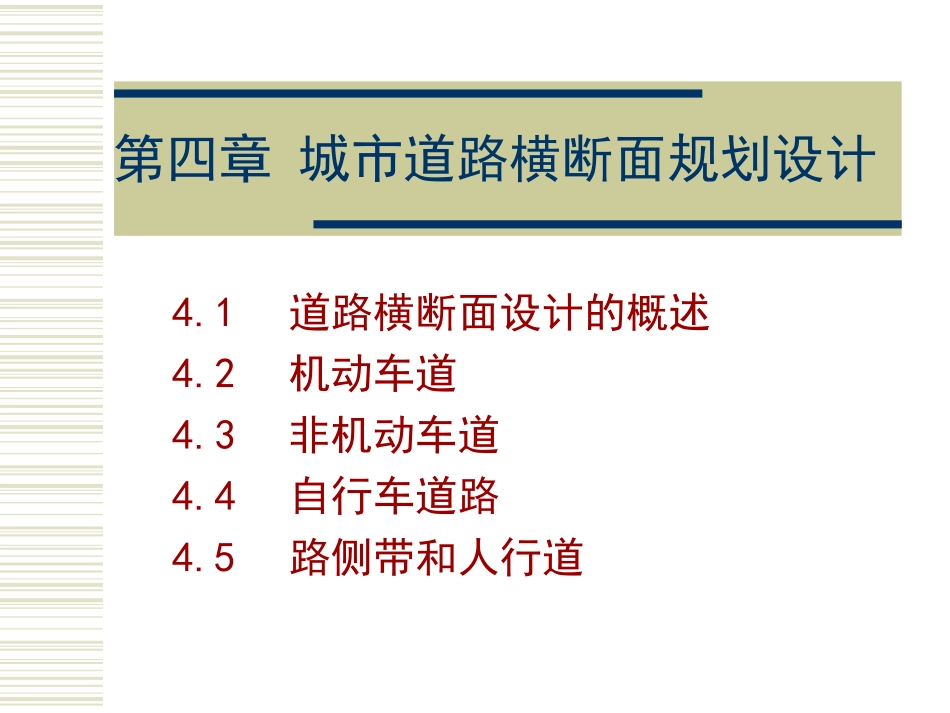

第四章城市道路横断面规划设计4.1道路横断面设计的概述4.2机动车道4.3非机动车道4.4自行车道路4.5路侧带和人行道4.6道路绿化带4.7分车带与路肩4.8路缘石、边沟和路拱4.9道路横断面布置4.1道路横断面设计的概述4.1.1道路横断面的组成沿道路宽度方向，垂直于道路中心线所作的竖向剖面，称为道路横断面。城市道路横断面由车行道、人行道、绿带和道路上附属设施用地等部分所组成。规划道路的路幅边线带用红线绘制，是道路交通用地加道路绿化用地与其它城市用地的分界线，其路幅宽度常称为红线宽度。4.1道路横断面设计的概述4.1.2对道路横断面布置的要求根据道路功能的不同，又按照人与车分流、机动车与非机动车分流、快车与慢车分流、各行其道的原则，道路横断面可以布置成为不同的形式。可以将不同的速度的人、车交通设置在不同的道路上，例如：称为人行专用路、自行车专用路、机动车专用路等，也可以布置在同一条道路上加以分隔，其中：车行道又可分为单幅路、双幅路、三幅路或四幅路，这主要是对机动车和非机动车交通组织方式不同而形成的。4.2机动车道4.2.1车道的宽度在机动车道上为每一纵列的车辆提供安全行驶的地带，称一条车道。其宽度根据行驶车辆的车身宽度，以及车辆在行驶时距横向物体或车辆的安全距离所确定。车身宽度：小轿车小于2米，大客车、公共汽车、电车和载重汽车、集装箱车小于2.5米。通常取2～2.5米。4.2机动车道4.2.1车道的宽度横向安全距离与行驶车速、车辆行驶时的摆动宽度，以及在小弯道上行驶时向内侧偏移的宽度有关。相对车速高，对横向安全距离要求也大。通常沿道路右侧的横向安全距离为0.5～0.8米，若通过地道时，其值为1.0米；相向行驶车辆间的安全距离，行驶速度40～60公里/小时时，为1.2～1.4米，≥60公里/小时时，宜用中间分隔带分开，使车辆单向行驶，对非机动车也应分隔开。4.2机动车道4.2.1车道的宽度一条车道的宽度：供沿路边右侧停靠车辆用的车道，停小客车，为2.5米，停大客车和公交车为3.0米。供车速为40公里/小时各种车辆行驶的车道，为3.5米，供车速≥40公里/小时各种车辆混行和供大型公交车辆和载重汽车行驶的车道，为3.75米；交叉口的进口道，小客车专用道，为3.0米，混行车道最小为≥3.25米。4.2.2机动车道的车道数机动车道的车道数常根据城市规模和道路等级确定。城市道路中机动车车道条数(条)表4.2.1城市规模与人口(万人)快速路主干路次干路支路>2006～86～84～63～4大城市≤2004～64～64～62中等城市－42～424.2机动车道4.2机动车道4.2.2机动车道的车道数机动车道的车道条数常采用偶数。对于道路交通量有潮汐变化的机动车道，车道数采用奇数或偶数均可，在每条车道上空的两面都装有红(或×)灯和绿(或↑)灯，当早上高峰小时单向交通量很大时，可以将大部分车道开放绿灯，满足车辆交通要求，这时对向可通行的车道减少；当下午高峰小时对向交通量大增时，可以变换交通信号灯，使绿灯的车道数增加。4.2机动车道4.2.2机动车道的车道数路段上机动车道的车道数不宜过多，单向车道超过4条时，行进中的车辆，要从外侧车道变换到内侧车道十分困难，尤其在车流很密时容易造成交通混乱，车辆擦撞。路段上机动车道的车道数也不宜过少。需要满足公交车辆的行驶。根据国内各城市建设道路的经验，机动车道(指路缘石之间)的宽度，双车道取7.5～8.0米，三车道取11.0米，四车道取15米，六车道取22～23米，八车道取30米。4.2.3机动车道的通行能力一条机动车车道的理论通行能力是指在道路、交通、环境、气候、车辆等均处于理想状态下，连续行驶的车辆以最小的车头间隔在单位时间内通过一条车道某个断面的最大车辆数。最小车头间隔(t)以秒为单位，它是以车头间距(L)被车速(v)除得的商。车头间距等于停车视距与车身长度之和。N＝3600/t=1000V/t计算出小客车在不同车速下的车头间距(L)和理论通行能力(N)。4.2机动车道4.2.3机动车道的通行能力一条机动车车道在路段的可能通行能力(N可)是指在通常的道路交通条件下，单位时间内连续的车流通过车道某个断面可能达到的最大车辆数。其计算式为：N可＝3600/t距(辆/小时)式中：...
