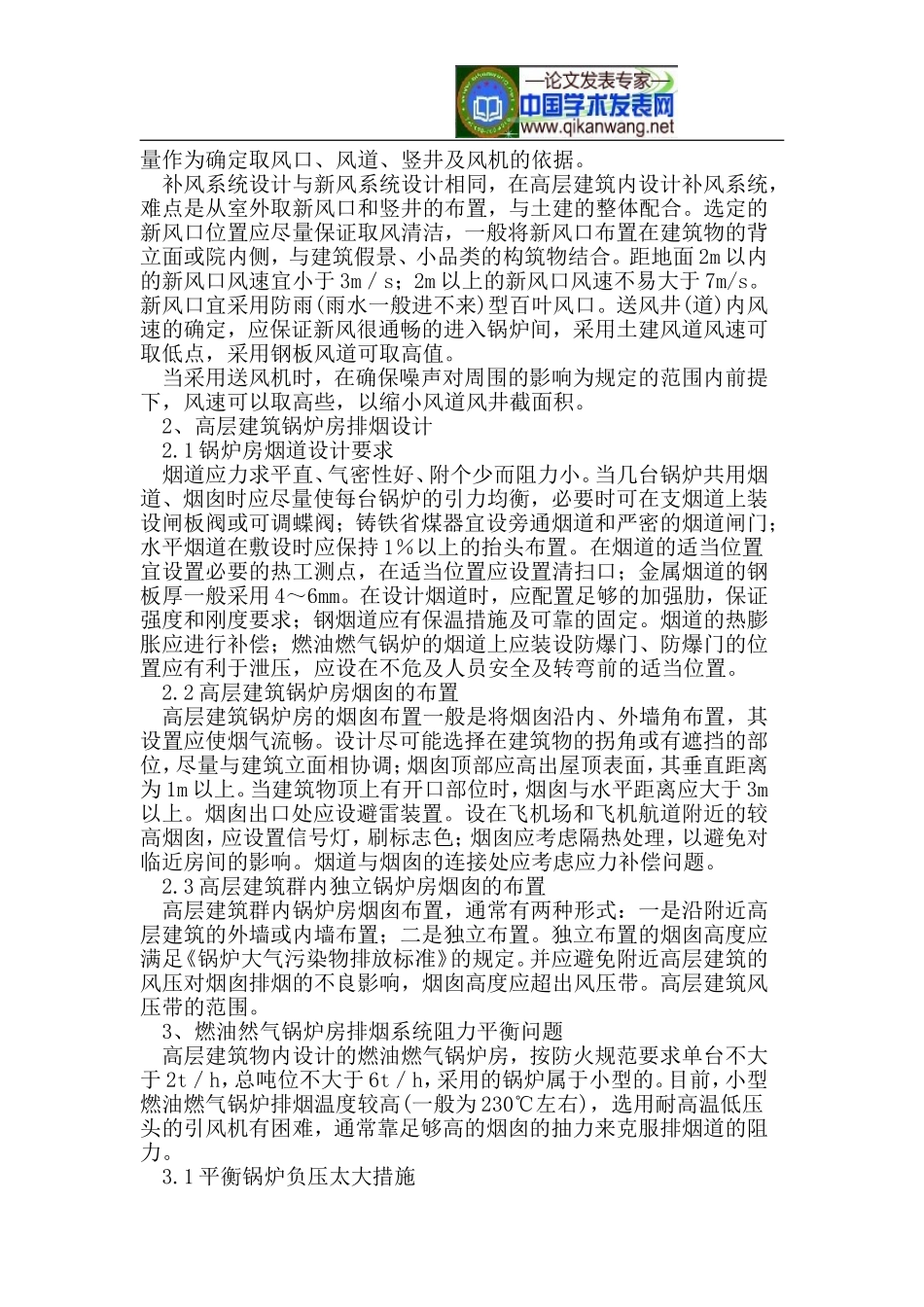

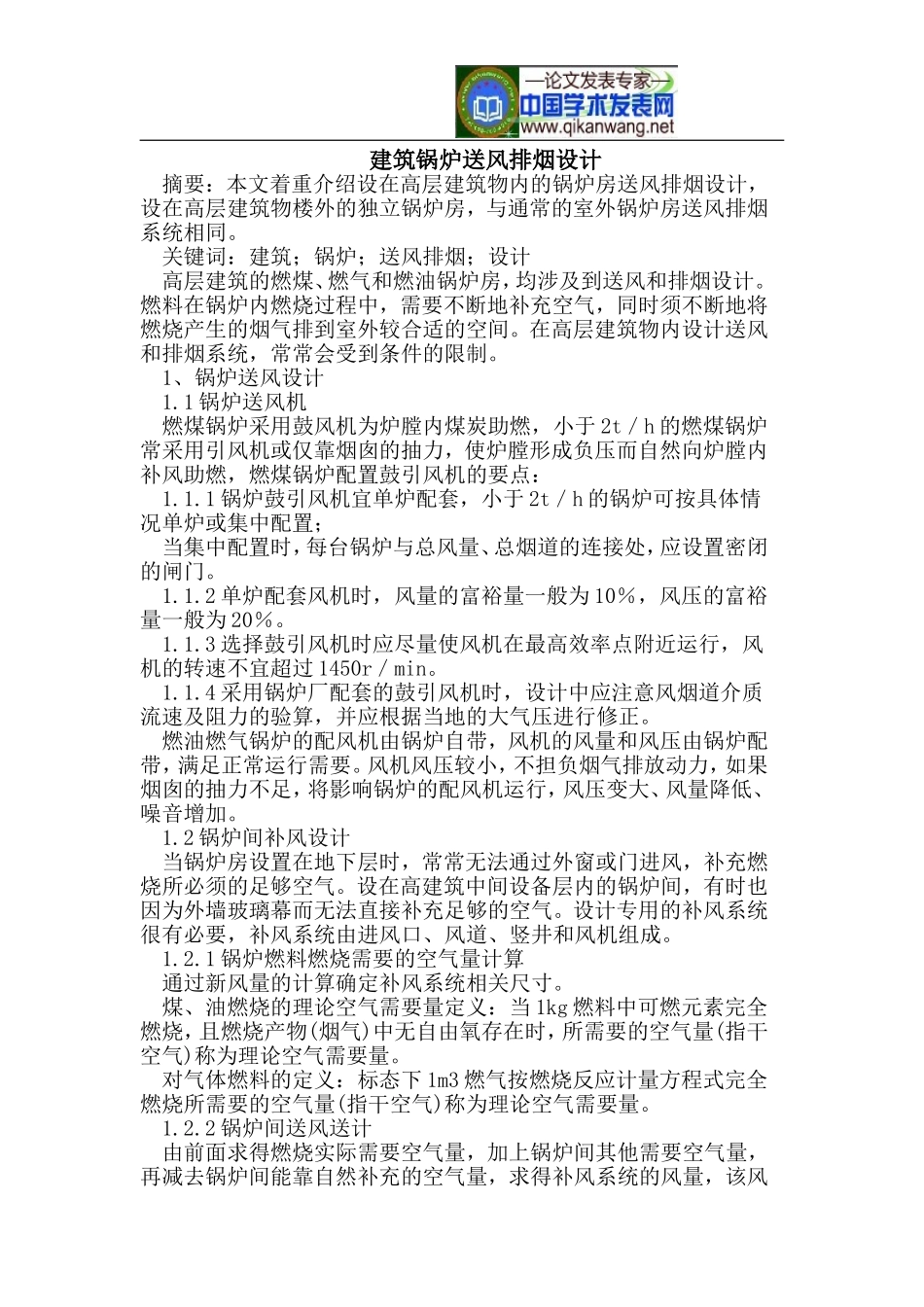

建筑锅炉送风排烟设计摘要：本文着重介绍设在高层建筑物内的锅炉房送风排烟设计，设在高层建筑物楼外的独立锅炉房，与通常的室外锅炉房送风排烟系统相同。关键词：建筑；锅炉；送风排烟；设计高层建筑的燃煤、燃气和燃油锅炉房，均涉及到送风和排烟设计。燃料在锅炉内燃烧过程中，需要不断地补充空气，同时须不断地将燃烧产生的烟气排到室外较合适的空间。在高层建筑物内设计送风和排烟系统，常常会受到条件的限制。1、锅炉送风设计1.1锅炉送风机燃煤锅炉采用鼓风机为炉膛内煤炭助燃，小于2t／h的燃煤锅炉常采用引风机或仅靠烟囱的抽力，使炉膛形成负压而自然向炉膛内补风助燃，燃煤锅炉配置鼓引风机的要点：1.1.1锅炉鼓引风机宜单炉配套，小于2t／h的锅炉可按具体情况单炉或集中配置；当集中配置时，每台锅炉与总风量、总烟道的连接处，应设置密闭的闸门。1.1.2单炉配套风机时，风量的富裕量一般为10％，风压的富裕量一般为20％。1.1.3选择鼓引风机时应尽量使风机在最高效率点附近运行，风机的转速不宜超过1450r／min。1.1.4采用锅炉厂配套的鼓引风机时，设计中应注意风烟道介质流速及阻力的验算，并应根据当地的大气压进行修正。燃油燃气锅炉的配风机由锅炉自带，风机的风量和风压由锅炉配带，满足正常运行需要。风机风压较小，不担负烟气排放动力，如果烟囱的抽力不足，将影响锅炉的配风机运行，风压变大、风量降低、噪音增加。1.2锅炉间补风设计当锅炉房设置在地下层时，常常无法通过外窗或门进风，补充燃烧所必须的足够空气。设在高建筑中间设备层内的锅炉间，有时也因为外墙玻璃幕而无法直接补充足够的空气。设计专用的补风系统很有必要，补风系统由进风口、风道、竖井和风机组成。1.2.1锅炉燃料燃烧需要的空气量计算通过新风量的计算确定补风系统相关尺寸。煤、油燃烧的理论空气需要量定义：当1kg燃料中可燃元素完全燃烧，且燃烧产物(烟气)中无自由氧存在时，所需要的空气量(指干空气)称为理论空气需要量。对气体燃料的定义：标态下1m3燃气按燃烧反应计量方程式完全燃烧所需要的空气量(指干空气)称为理论空气需要量。1.2.2锅炉间送风送计由前面求得燃烧实际需要空气量，加上锅炉间其他需要空气量，再减去锅炉间能靠自然补充的空气量，求得补风系统的风量，该风量作为确定取风口、风道、竖井及风机的依据。补风系统设计与新风系统设计相同，在高层建筑内设计补风系统，难点是从室外取新风口和竖井的布置，与土建的整体配合。选定的新风口位置应尽量保证取风清洁，一般将新风口布置在建筑物的背立面或院内侧，与建筑假景、小品类的构筑物结合。距地面2m以内的新风口风速宜小于3m／s；2m以上的新风口风速不易大于7m/s。新风口宜采用防雨(雨水一般进不来)型百叶风口。送风井(道)内风速的确定，应保证新风很通畅的进入锅炉间，采用土建风道风速可取低点，采用钢板风道可取高值。当采用送风机时，在确保噪声对周围的影响为规定的范围内前提下，风速可以取高些，以缩小风道风井截面积。2、高层建筑锅炉房排烟设计2.1锅炉房烟道设计要求烟道应力求平直、气密性好、附个少而阻力小。当几台锅炉共用烟道、烟囱时应尽量使每台锅炉的引力均衡，必要时可在支烟道上装设闸板阀或可调蝶阀；铸铁省煤器宜设旁通烟道和严密的烟道闸门；水平烟道在敷设时应保持1％以上的抬头布置。在烟道的适当位置宜设置必要的热工测点，在适当位置应设置清扫口；金属烟道的钢板厚一般采用4～6mm。在设计烟道时，应配置足够的加强肋，保证强度和刚度要求；钢烟道应有保温措施及可靠的固定。烟道的热膨胀应进行补偿；燃油燃气锅炉的烟道上应装设防爆门、防爆门的位置应有利于泄压，应设在不危及人员安全及转弯前的适当位置。2.2高层建筑锅炉房烟囱的布置高层建筑锅炉房的烟囱布置一般是将烟囱沿内、外墙角布置，其设置应使烟气流畅。设计尽可能选择在建筑物的拐角或有遮挡的部位，尽量与建筑立面相协调；烟囱顶部应高出屋顶表面，其垂直距离为1m以上。当建筑物顶上有开口部位时，烟囱与水平距离应大于3m以上。烟囱出口处应设避雷装置。设在飞机场和飞机航道附近的较高烟囱，应设置信号灯，刷标志色；烟囱应考虑...
