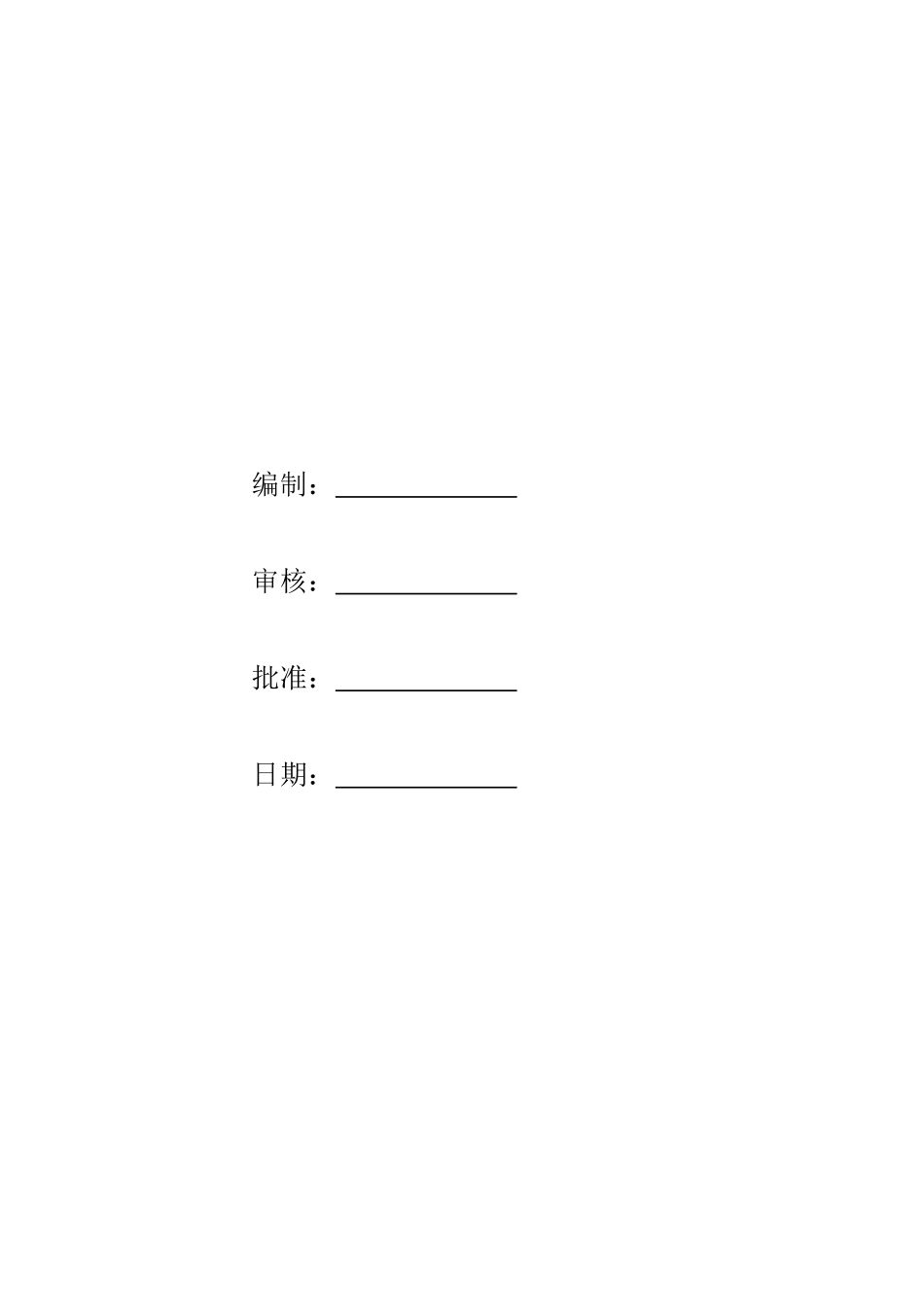

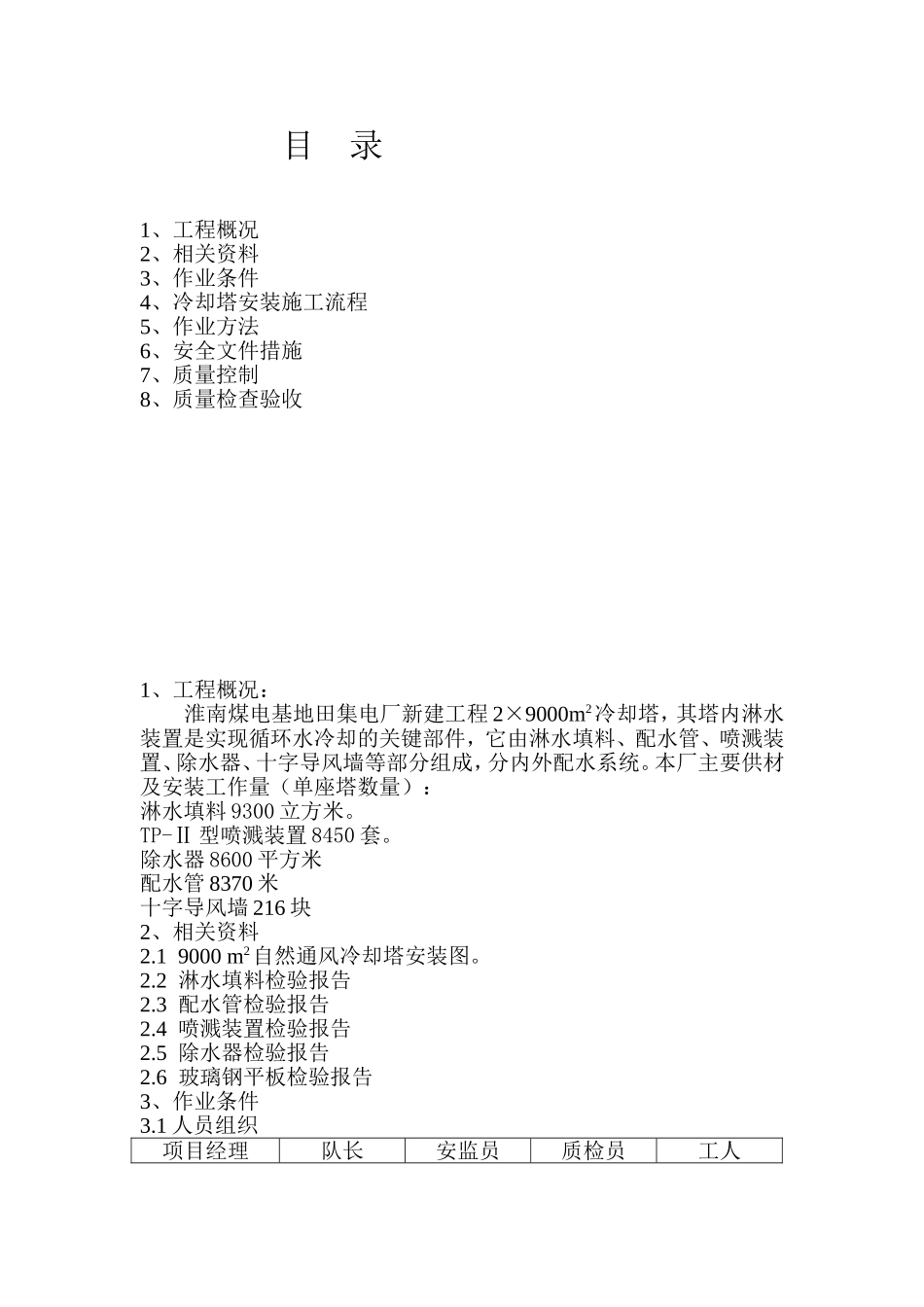

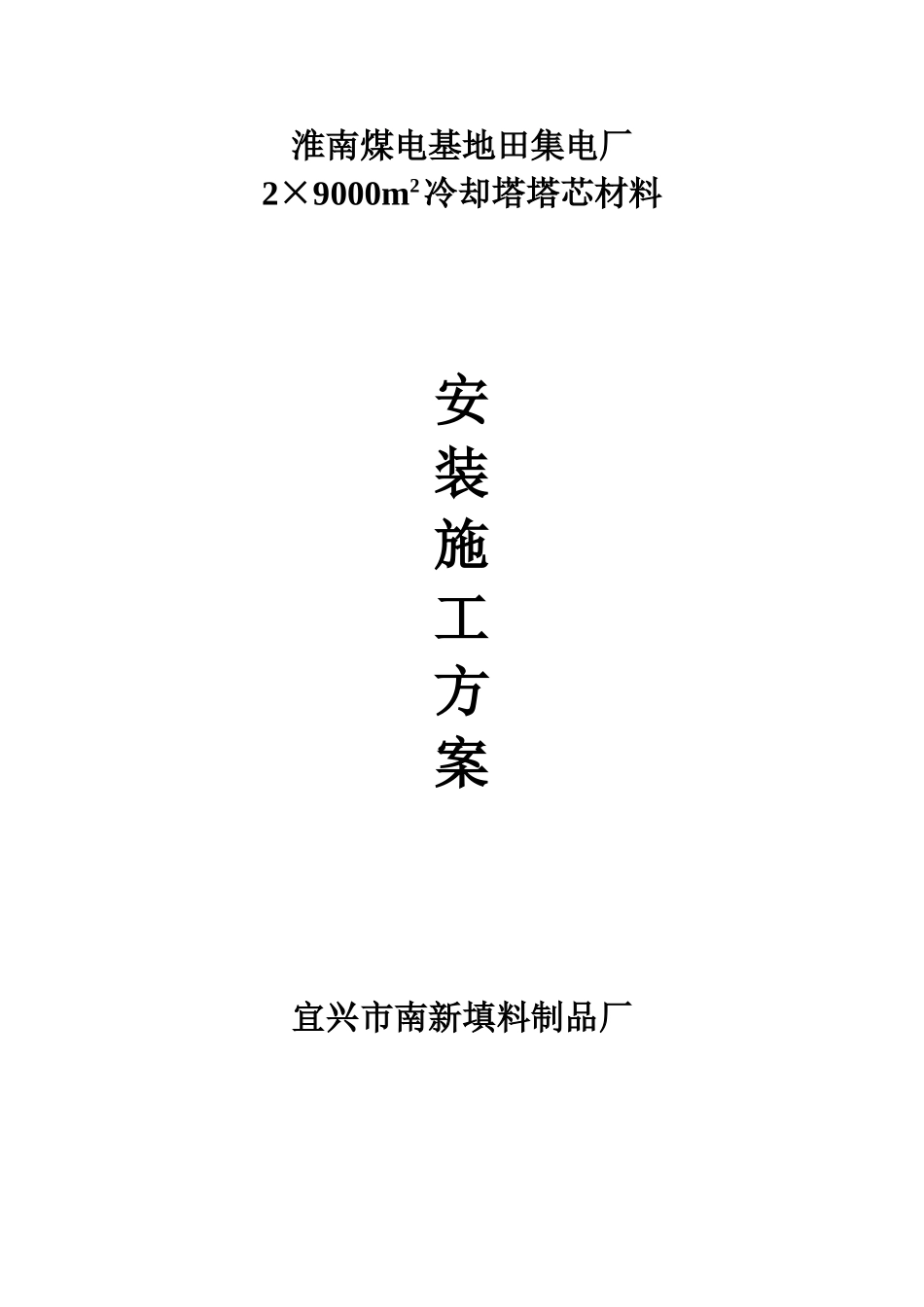

淮南煤电基地田集电厂2×9000m2冷却塔塔芯材料安装施工方案宜兴市南新填料制品厂编制：审核：批准：日期：目录1、工程概况2、相关资料3、作业条件4、冷却塔安装施工流程5、作业方法6、安全文件措施7、质量控制8、质量检查验收1、工程概况：淮南煤电基地田集电厂新建工程2×9000m2冷却塔，其塔内淋水装置是实现循环水冷却的关键部件，它由淋水填料、配水管、喷溅装置、除水器、十字导风墙等部分组成，分内外配水系统。本厂主要供材及安装工作量（单座塔数量）：淋水填料9300立方米。TP-Ⅱ型喷溅装置8450套。除水器8600平方米配水管8370米十字导风墙216块2、相关资料2.19000m2自然通风冷却塔安装图。2.2淋水填料检验报告2.3配水管检验报告2.4喷溅装置检验报告2.5除水器检验报告2.6玻璃钢平板检验报告3、作业条件3.1人员组织项目经理队长安监员质检员工人1名1名1名1名36人储兴强邵永军储孟中张中华3.2机具用量计划及使用要求调压器1台电钻1把切割机1台麻索绳φ2060m单片葫芦2T2只油漆刷80把塑料电焊枪2把板手10把磨光机1把各种机具使用前必须检查或使用，确认状态良好方可使用。3.3主要材料用量及使用要求3.3.1双斜波淋水填料：9300m33.3.2配水管：φ160、φ200、φ250、φ315、φ355共8370m3.3.3喷溅装置：TP-Ⅱ型共8450套3.3.4除水器：BO160-45型，共8600m33.3.5十字导风墙：（5500×1000×100、5500×250×100、2000×1000×100、2000×250×100）共计216块3.3.4使用要求a.各种材料有出厂合格证及性能检验报告b.进场后进行抽检，合格后方可使用。3.4对上道工序的要求a.塔底浇注水泥保养期满方可进行组装及吊装安装。b.塔周道路，塔底通道完好并可投入使用。c.塔内梁柱等正确就位，并经验收合格。3.5交底a.在作业前，安装施工方案技术规范要求全面交底。b.分项作业前，根据实际情况（现场状况作业特征环境）进行分项作业交底。c.做好安装施工交底的落实、记录工作。4、冷却塔安装施工流程：淋水填料的组装及安装----十字导风墙的安装----配水管的安装---喷溅装置安装---除水器组装及安装。5、作业方法：5.1淋水填料的粘接、安装：a.根据现场的实际情况选择塔底进行粘接组装。淋水填料的粘接要牢固，组装一组后立即用平板压紧，防止因成型片本身的翘曲而造成脱胶。b.粘接干燥后方可挪动位置置于平整的地面上，堆放高度不超过2米，防止长期暴晒。c.组装块安装时上下邻层正交排放互相垂直，安装工作分区进行，铺放整齐，块间挤紧填满，对边角、柱周、塔周等不规则空隙部位按实际边界进行正确裁切，确保铺放整齐，覆盖严密，最大缝隙不超过20㎜。d.安装过程中对填料层间及层面及时清理，不遗留散乱杂物。e.填料安装后，需在填料上作业时，必须铺上木板进行，严禁直接踩踏。f.安装时派专人负责检查质量，做好施工验收记录，确保安装质量。5.2玻璃钢十字导风墙的安装a.玻璃钢十字导风墙吊装时严禁碰撞，扭曲。b.严格按照设计图纸要求进行，不同规格型号正确就位。两边落槽均匀，固定稳固可靠。5.3配水管a.按照图纸对照配水管编号、归类整理。b.在次梁上找准配水管安装位置，并做好安装配水管的就位标记。c.用人力将配水管运到塔底，用麻索绳通过滑轮将配水管垂直吊到指定位置。d.配水管安装在次梁上找准后，用不锈钢吊架固定，调节螺丝使配水管处于同一水平线上。e.配水管吊装时，在作业面上铺好木板，固定好滑轮，操作人员系好安全带，上下联系垂直吊装。5.4喷溅装置按照安装图纸在配水管上安装固定好接头。待配水管就位安装完毕后，按照喷溅装置型号按区域安装不同规格口径的喷头。5.3除水器a.先将除水器运至冷却塔池底，按图纸编号尺寸，归类堆放。b.组装前，应对土建的有关尺寸进行校对，参照除水器安装图进行组装，特别是边缘异形块的组装加工必须准确。c.组装好的除水器用滑轮、尼龙绳人力员装到次梁上，逐块逐区按图纸摆放到位。6、安全文明措施危险点：高空坠落、火灾、物体打击、触电伤害。危险源：安全意识淡薄，违章作业，无隔离和消防设施，电源线漏电或未设漏电保安器。6.1安全措施安装施工人员均应体验合格，高空作业人员必须系好安全带，年龄必须在规定范围内。安装施工人...
