锅炉安全门校验调试措施8VIP免费

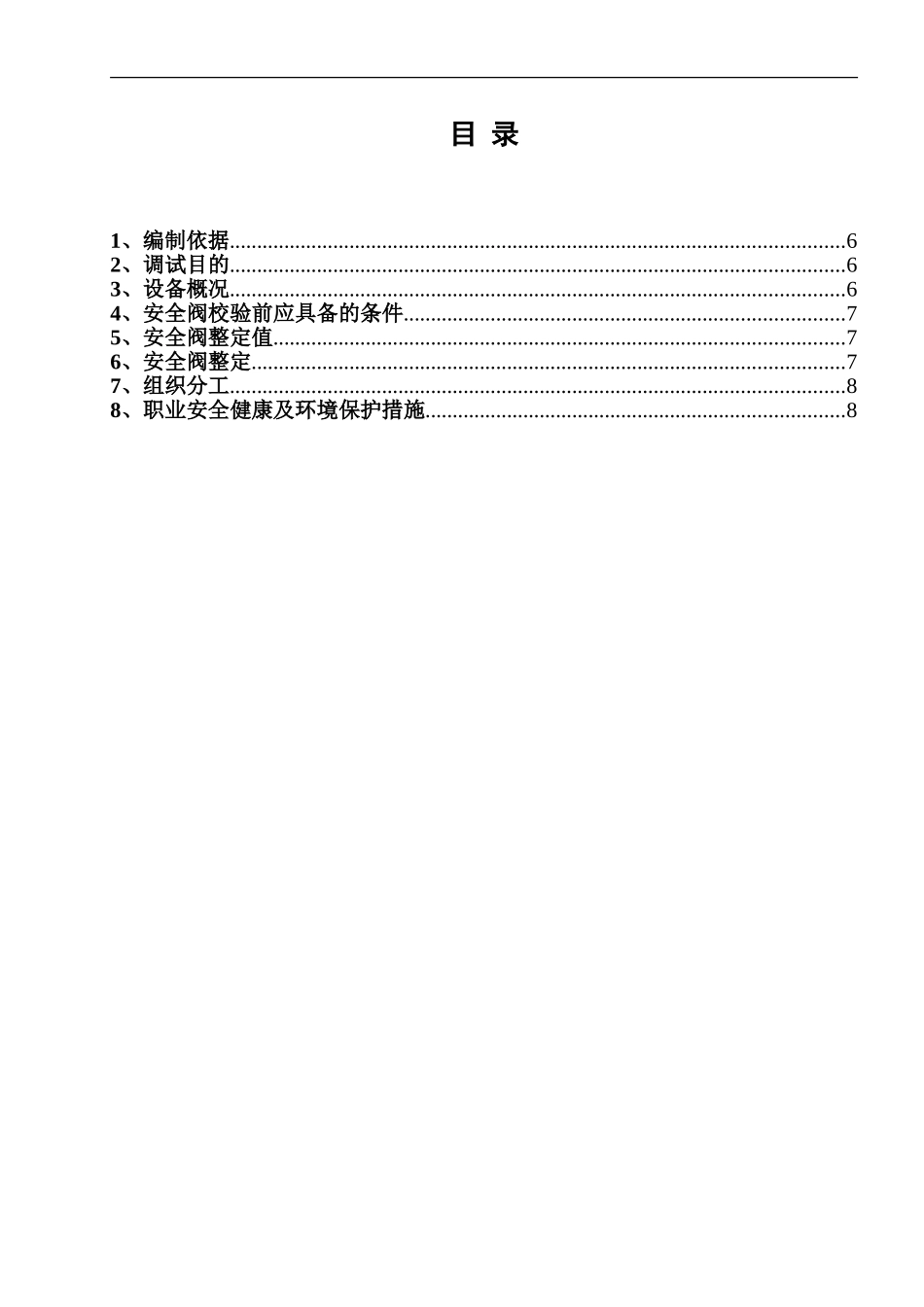

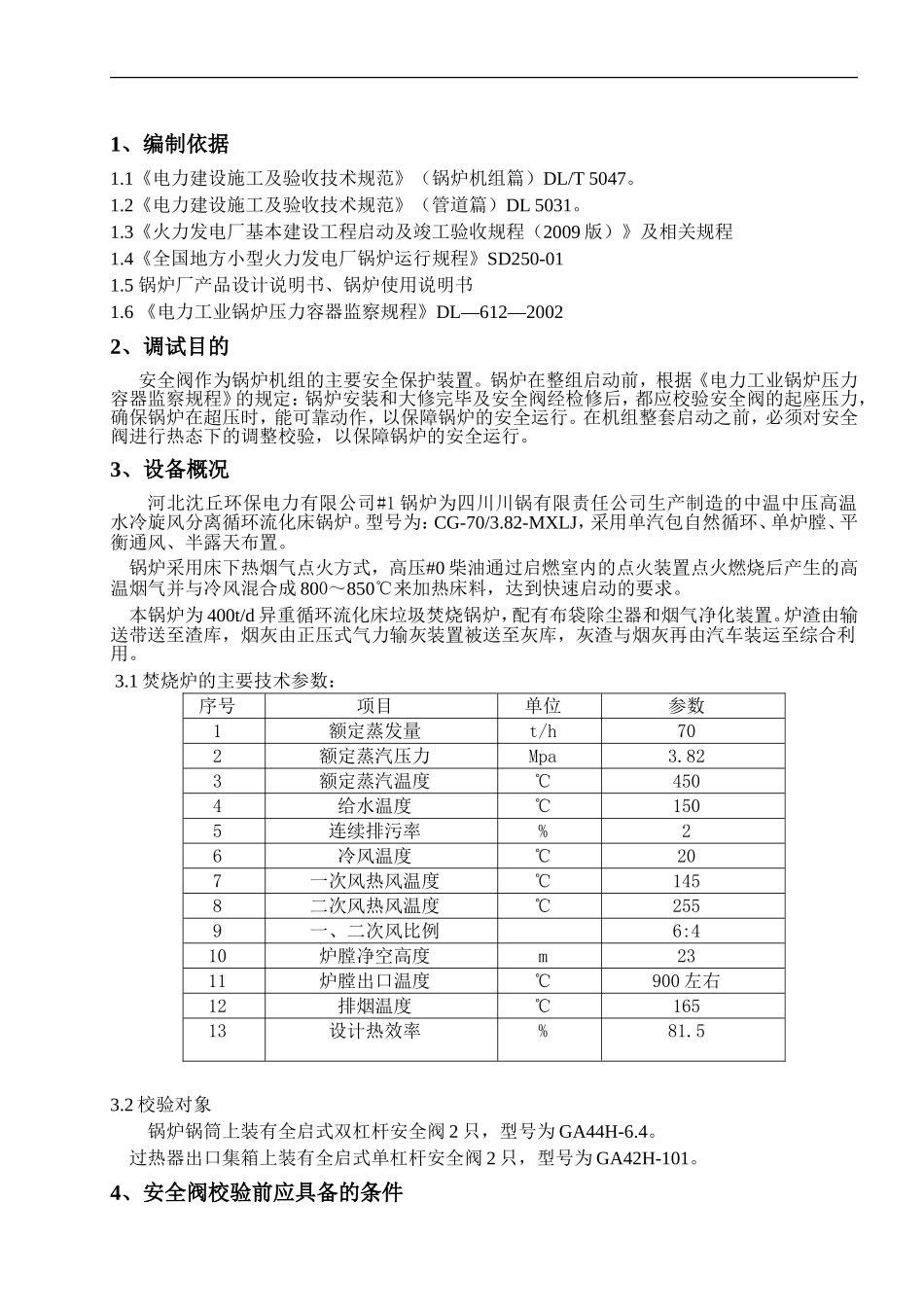

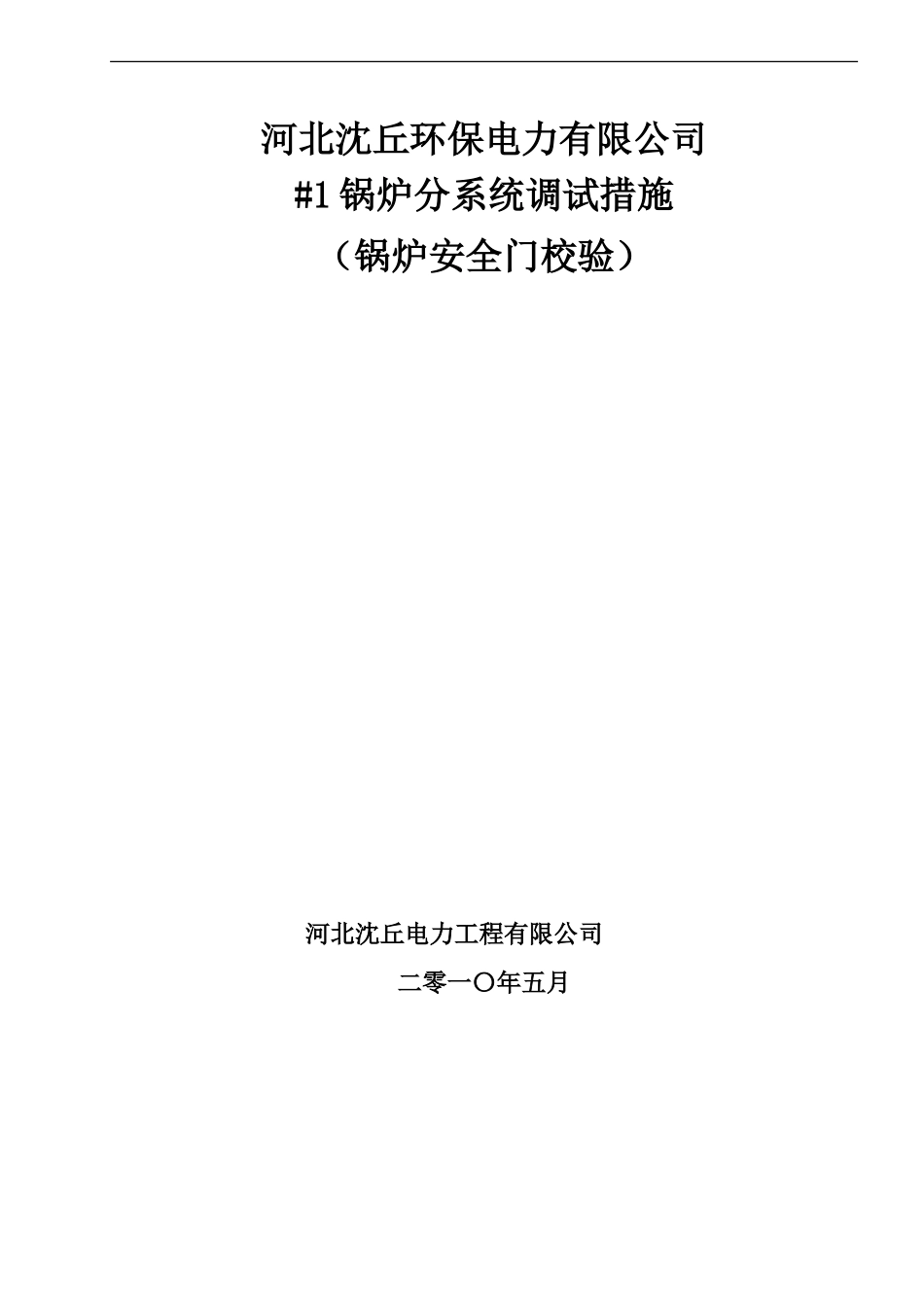

河北沈丘环保电力有限公司#1锅炉分系统调试措施（锅炉安全门校验）河北沈丘电力工程有限公司二零一〇年五月目录1、编制依据.................................................................................................................62、调试目的.................................................................................................................63、设备概况.................................................................................................................64、安全阀校验前应具备的条件.................................................................................75、安全阀整定值.........................................................................................................76、安全阀整定.............................................................................................................77、组织分工.................................................................................................................88、职业安全健康及环境保护措施.............................................................................81、编制依据1.1《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047。1.2《电力建设施工及验收技术规范》（管道篇）DL5031。1.3《火力发电厂基本建设工程启动及竣工验收规程（2009版）》及相关规程1.4《全国地方小型火力发电厂锅炉运行规程》SD250-011.5锅炉厂产品设计说明书、锅炉使用说明书1.6《电力工业锅炉压力容器监察规程》DL—612—20022、调试目的安全阀作为锅炉机组的主要安全保护装置。锅炉在整组启动前，根据《电力工业锅炉压力容器监察规程》的规定：锅炉安装和大修完毕及安全阀经检修后，都应校验安全阀的起座压力，确保锅炉在超压时，能可靠动作，以保障锅炉的安全运行。在机组整套启动之前，必须对安全阀进行热态下的调整校验，以保障锅炉的安全运行。3、设备概况河北沈丘环保电力有限公司#1锅炉为四川川锅有限责任公司生产制造的中温中压高温水冷旋风分离循环流化床锅炉。型号为：CG-70/3.82-MXLJ，采用单汽包自然循环、单炉膛、平衡通风、半露天布置。锅炉采用床下热烟气点火方式，高压#0柴油通过启燃室内的点火装置点火燃烧后产生的高温烟气并与冷风混合成800～850℃来加热床料，达到快速启动的要求。本锅炉为400t/d异重循环流化床垃圾焚烧锅炉，配有布袋除尘器和烟气净化装置。炉渣由输送带送至渣库，烟灰由正压式气力输灰装置被送至灰库，灰渣与烟灰再由汽车装运至综合利用。3.1焚烧炉的主要技术参数：序号项目单位参数1额定蒸发量t/h702额定蒸汽压力Mpa3.823额定蒸汽温度℃4504给水温度℃1505连续排污率%26冷风温度℃207一次风热风温度℃1458二次风热风温度℃2559一、二次风比例6:410炉膛净空高度m2311炉膛出口温度℃900左右12排烟温度℃16513设计热效率%81.53.2校验对象锅炉锅筒上装有全启式双杠杆安全阀2只，型号为GA44H-6.4。过热器出口集箱上装有全启式单杠杆安全阀2只，型号为GA42H-101。4、安全阀校验前应具备的条件4.1安全阀周围平台、通道完好，照明充足。4.2蒸汽严密性试验结束，安全阀密封性能良好。4.3为便于上下联络（有噪音）准备好联络信号（集控室至安全阀处）和准备调校的专用工具。4.4在汽包和集汽联箱上就地安装量程为0~15MPa，精度为0.4级以上的标准压力表，安全阀动作以就地压力表为准。4.5锅炉所有的联锁及保护应全部投入。4.6按运行规程的升压曲线进行锅炉的升压，用向空排汽门和燃烧调整汽压，向空排汽门的自保持回路解除。5、安全阀整定值根据《电力工业锅炉压力容器监察规程》第9.1节安全阀校验的起跳压力按照制造厂规定执行，安全阀整定值如下表：名称启座值Mpa启、回座差值MPa汽包控制安全阀4.22×1.04＝4.39<7%回座值4.08汽包工作安全阀4.22×1.06=4.47<7%回座值4.16过热器控制安全阀3.82×1.04=3.97<7%回座值3.69过热器工作安全阀3.82×1.06=4.05<7%回座值3.776、安全阀整定6.1安...
