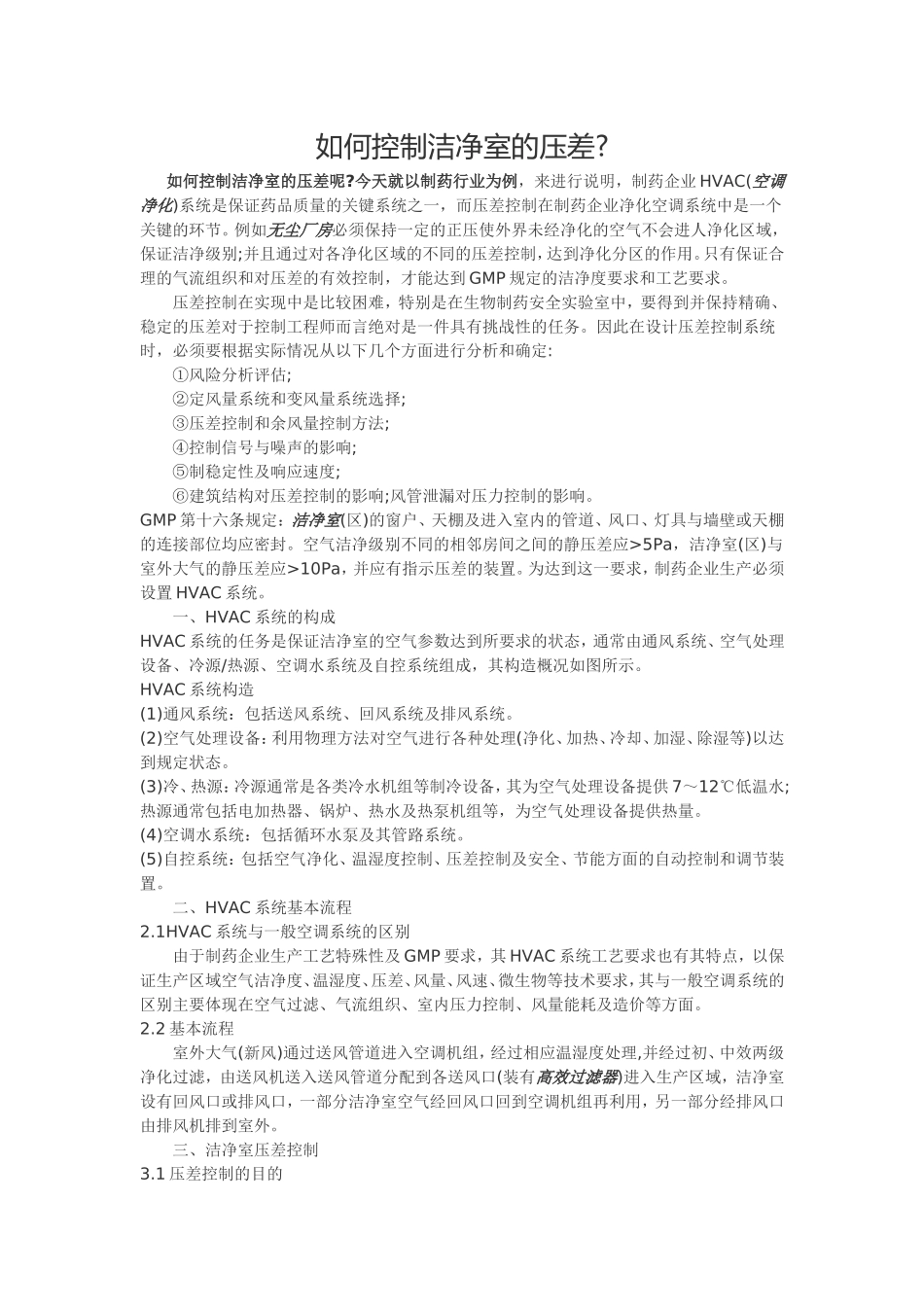

如何控制洁净室的压差?如何控制洁净室的压差呢?今天就以制药行业为例，来进行说明，制药企业HVAC(空调净化)系统是保证药品质量的关键系统之一，而压差控制在制药企业净化空调系统中是一个关键的环节。例如无尘厂房必须保持一定的正压使外界未经净化的空气不会进人净化区域，保证洁净级别;并且通过对各净化区域的不同的压差控制，达到净化分区的作用。只有保证合理的气流组织和对压差的有效控制，才能达到GMP规定的洁净度要求和工艺要求。压差控制在实现中是比较困难，特别是在生物制药安全实验室中，要得到并保持精确、稳定的压差对于控制工程师而言绝对是一件具有挑战性的任务。因此在设计压差控制系统时，必须要根据实际情况从以下几个方面进行分析和确定:①风险分析评估;②定风量系统和变风量系统选择;③压差控制和余风量控制方法;④控制信号与噪声的影响;⑤制稳定性及响应速度;⑥建筑结构对压差控制的影响;风管泄漏对压力控制的影响。GMP第十六条规定：洁净室(区)的窗户、天棚及进入室内的管道、风口、灯具与墙壁或天棚的连接部位均应密封。空气洁净级别不同的相邻房间之间的静压差应>5Pa，洁净室(区)与室外大气的静压差应>10Pa，并应有指示压差的装置。为达到这一要求，制药企业生产必须设置HVAC系统。一、HVAC系统的构成HVAC系统的任务是保证洁净室的空气参数达到所要求的状态，通常由通风系统、空气处理设备、冷源/热源、空调水系统及自控系统组成，其构造概况如图所示。HVAC系统构造(1)通风系统：包括送风系统、回风系统及排风系统。(2)空气处理设备：利用物理方法对空气进行各种处理(净化、加热、冷却、加湿、除湿等)以达到规定状态。(3)冷、热源：冷源通常是各类冷水机组等制冷设备，其为空气处理设备提供7～12℃低温水;热源通常包括电加热器、锅炉、热水及热泵机组等，为空气处理设备提供热量。(4)空调水系统：包括循环水泵及其管路系统。(5)自控系统：包括空气净化、温湿度控制、压差控制及安全、节能方面的自动控制和调节装置。二、HVAC系统基本流程2.1HVAC系统与一般空调系统的区别由于制药企业生产工艺特殊性及GMP要求，其HVAC系统工艺要求也有其特点，以保证生产区域空气洁净度、温湿度、压差、风量、风速、微生物等技术要求，其与一般空调系统的区别主要体现在空气过滤、气流组织、室内压力控制、风量能耗及造价等方面。2.2基本流程室外大气(新风)通过送风管道进入空调机组，经过相应温湿度处理,并经过初、中效两级净化过滤，由送风机送入送风管道分配到各送风口(装有高效过滤器)进入生产区域，洁净室设有回风口或排风口，一部分洁净室空气经回风口回到空调机组再利用，另一部分经排风口由排风机排到室外。三、洁净室压差控制3.1压差控制的目的为保证洁净室在正常工作或空气平衡暂时受到破坏时，气流能从空气洁净度高的区域流向空气洁净度低的区域，使洁净室的洁净度不会受到污染空气的干扰，因此洁净室必须保持一定的压差。3.2洁净室压差建立原理及压差风量确定3.2.1洁净室压差值的选择洁净室压差值的选择应适当，选择过小，洁净室压差易被破坏，洁净度受到干扰;选择过大，HVAC系统新风量增大，负荷增加，过滤器寿命缩短。因此，洁净室压差值大小应合理确定。(对一般洁净室为正压，生物学安全洁净室为负压)洁净室压差是由送入新风量的大小来保持的，即：压差建立的基本原理是送风量大于回风量、排风量、漏风量之和，其中漏风量大小取决于建筑物维护结构的密封程度，如门缝、窗缝、壁板拼缝、各种管线接口等缝隙，这些将影响到漏风量的大小，使室内压差很难维持或不稳定。无论是全新风空气系统，还是循环空气系统，通过洁净室的送入风量与排风量和压差风量(余风量)之间达到平衡便建立了压差。3.2.2洁净室压差风量的确定对于洁净室压差风量的确定一般采用换气次数法和缝隙法两种方法，因缝隙法既考虑洁净室围护结构气密性又考虑维持室内压差控制值所需风量，因此比换气次数法更合理准确。根据洁净室维持的压差值，其所需的压差风量可按下式计算：Q=a-Σ(q·L)式中Q--维持洁净室压差值所需的压差风量，m3/h;A--根据围护结构气密性确定的安全系数，可取1.1～1.2;Q--...
