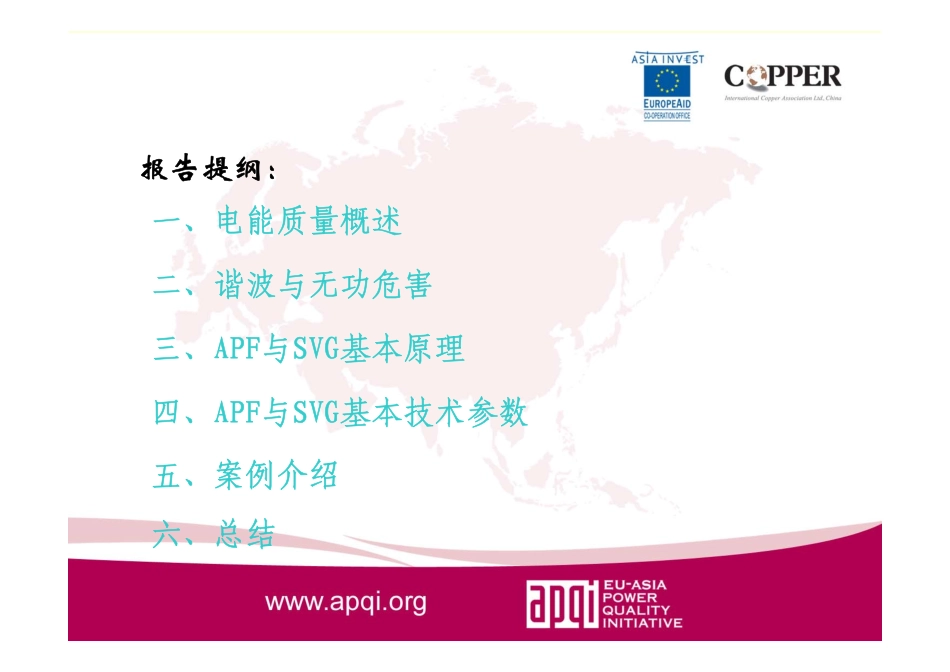

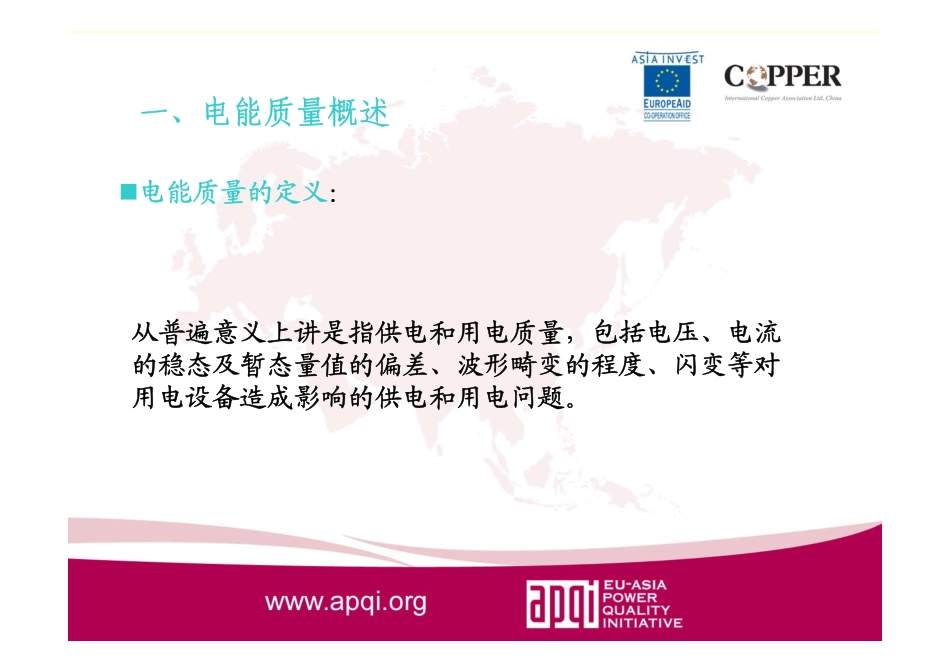

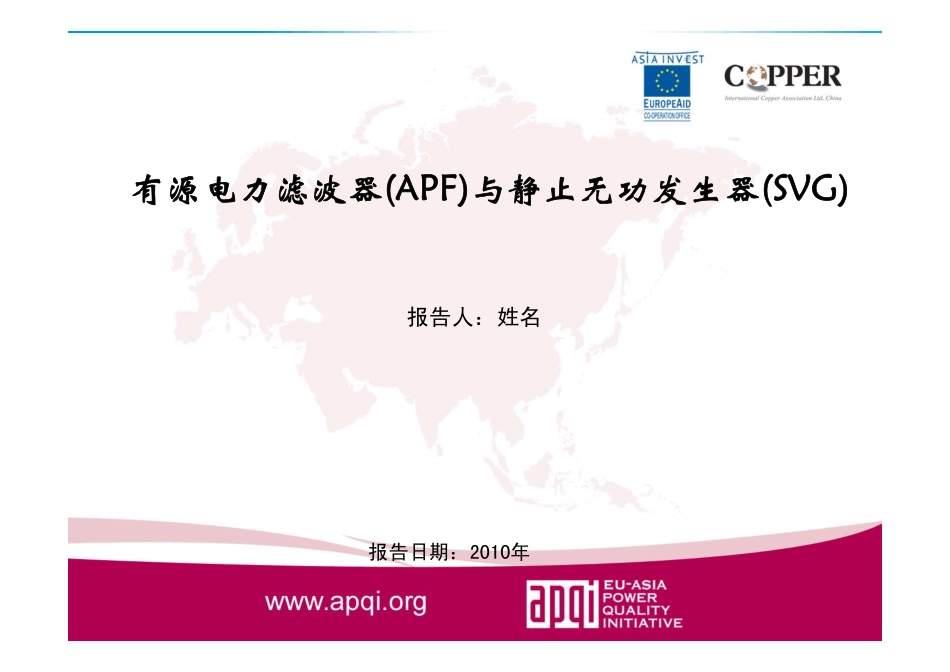

有源电力滤波器(APF)与静止无功发生器(SVG)报告人：姓名报告日期：2010年报告提纲：一、电能质量概述二、谐波与无功危害三、APF与SVG基本原理四、APF与SVG基本技术参数五、案例介绍六、总结一、电能质量概述�电能质量的定义：从普遍意义上讲是指供电和用电质量，包括电压、电流的稳态及暂态量值的偏差、波形畸变的程度、闪变等对用电设备造成影响的供电和用电问题。一、电能质量概述�电能质量问题：�频率问题�幅度问题�稳态过电压、欠电压及电压波动�闪变（flicker）�幅度暂低（sag，dip）、暂高（swell）、短时中断（interruption）一、电能质量概述�波形和对称度�三相不对称�谐波（harmonics）�暂态脉冲（impulsivetransient）�暂态振荡（oscillatorytransient）一、电能质量概述�产生电能质量问题的原因�干扰性负荷电弧炉、整流器、单相负荷及各种电源的变换设备等�雷电、外力破坏�配电设备故障、电容器投切、线路切换等一、电能质量概述�国家标准《供电电压允许偏差》(GB12325-1990)《电压允许波动和闪变》(GB12326-2000)《公用电网谐波》(GB/T14549-1993)《三相电压允许不平衡度》(GB/T15543-1995)《电力系统频率允许偏差》(GB/T15945-1995)《暂态过电压和瞬态过电压》(GB/T18481-2001)一、电能质量概述�《公用电网谐波》(GB/T14549-1993)谐波电压限值谐波电流限值一、电能质量概述谐波电压限值与谐波电流限值的关系：251hkkkUXI=≈×∑hUkXkI其中：为谐波电压限值；为k次谐波频率下的阻抗值，可通过短路容量计算；为k次谐波电流值。可见谐波电压限值与谐波电流限值是相互对应的，所以考核电网谐波情况既可考察谐波电流值也可考察谐波电压值。短路容量与基准短路容量不一定相同，此时谐波电压限流值不变，显波电流值为：短路容量÷基准短路容量×基准短路容量下谐波电流限流值，短路容量越大，允许的谐波电流限流值也就越大。一、电能质量概述�功率因数调整电费办法：功率因数标准为0.9时(大于160kVA的用户)若功率因数大于0.9小于0.95，则每增加0.01减收0.15%的电费，大于0.95减收0.75%的电费；若功率因数小于0.9大于0.64，则每减少0.01增收0.5%的电费，如为0.8则要加收5%的电费奖的少，罚的多二、谐波与无功危害�对输线路的影响lgabTτ=+高分子材料的热老化方程为：�谐波的危害二、谐波与无功危害�对变压器的影响�均方根值电流增加负荷电流含有谐波时，将在三个方面引起压器发热的增加：�涡流损耗�铁芯损耗若变压器正常的绝缘寿命为20年，由于谐波引起附加的温升与变压器绝缘寿命的对应表为：二、谐波与无功危害�对电容器的影响电力谐波和电容器之间的作用是相互的，它不仅在电容器中产生额外的电力损耗，而且可能与电容器一起产生串联或并联谐振。在电容器的作用下，谐波电流可以被放大2～5倍，而在谐振时可达30倍以上。谐振引起的过电压和过电流会大大增加电容器的损耗和过热，这往往导致电容器的损坏。二、谐波与无功危害�对继电保护装置的影响谐波对继电保护的影响主要表现为使继电器动作特性畸变或效果降低，其后果常是保护装置的拒动或误动。�对电能表的影响目前，计量中采用静电感应式电能表是按工频(基波50Hz)纯正弦交流额定工况设计制造的。存在电力谐波时，基波电流和谐波电流都会在电能表转盘上产生涡流，因而谐波存在会影响计量的准确性。二、谐波与无功危害�无功的危害�增加设备容量。无功功率的增加，会导致电流增大和视在功率增加，从而使发电机及其他电气设备容量和导线容量增加。同时，电力用户的启动及控制设备、测量仪表的尺寸和规格也要加大。�设备及线路损耗增加。无功功率的增加，使总电流增大，因而使设备及线路的损耗增加，这是现而易见的。设线路总的电流为线路的电阻为，则线路的线损为：式中这一部分损耗就是由于无功引起的。22pqIII=+222222()pqPQPIRIIRRU+Δ==+=22(/)QUR二、谐波与无功危害�使线路及变压器的电压降增大，如果是冲击性无功功率负载，还会使电压产生剧烈波动，使电能质量降低。ssRRPXQUUU•+Δ≈Δ=在一般电网中比小的多，因此可以得出这样的结论：有功功率的波动一般对电网电压的影响较小，电...
