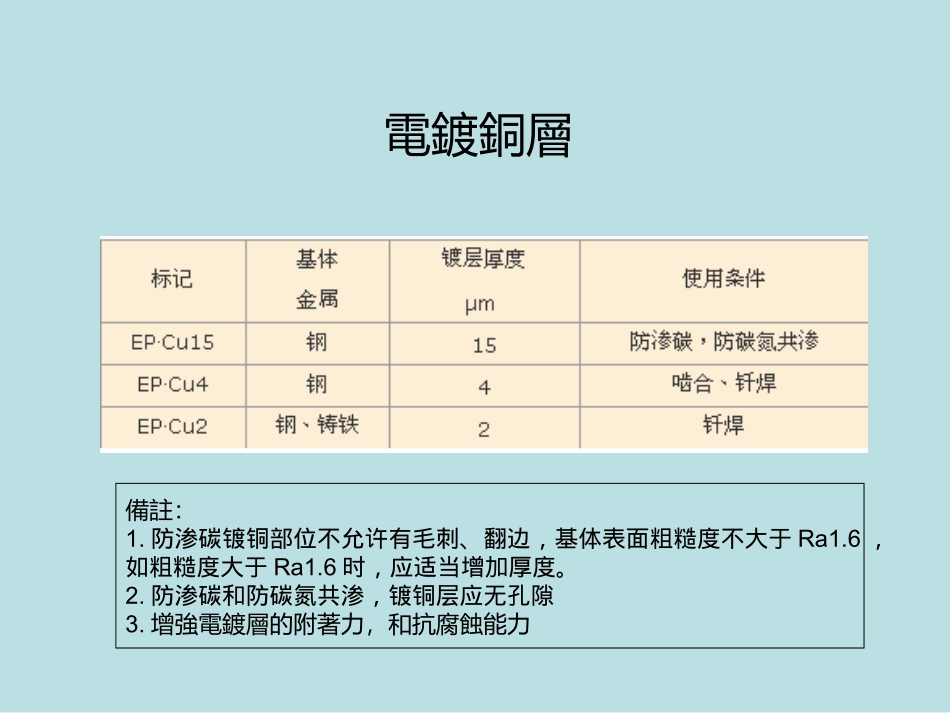

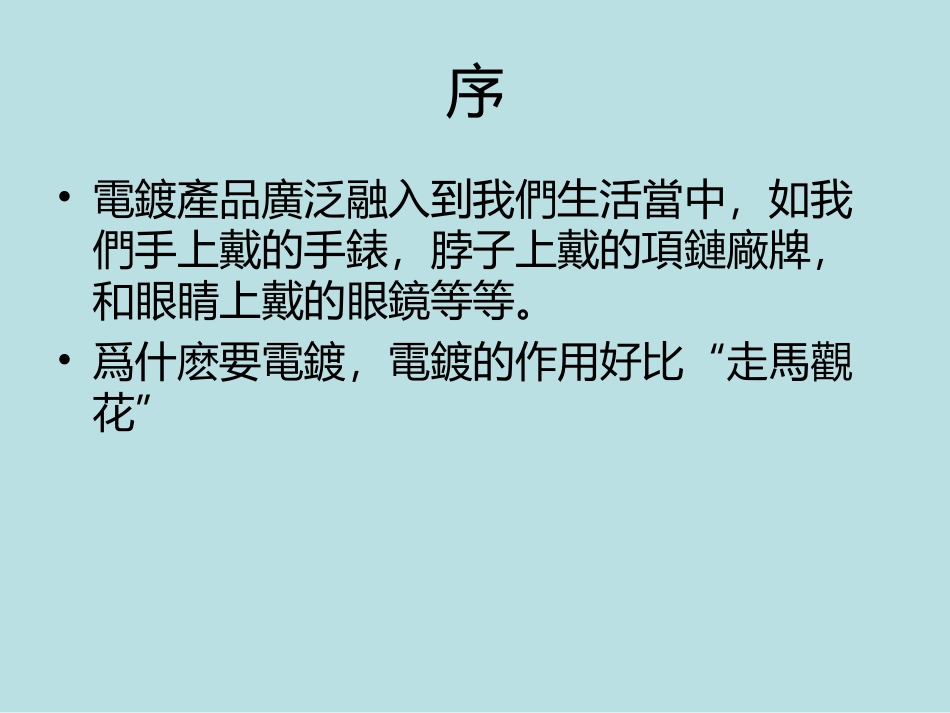

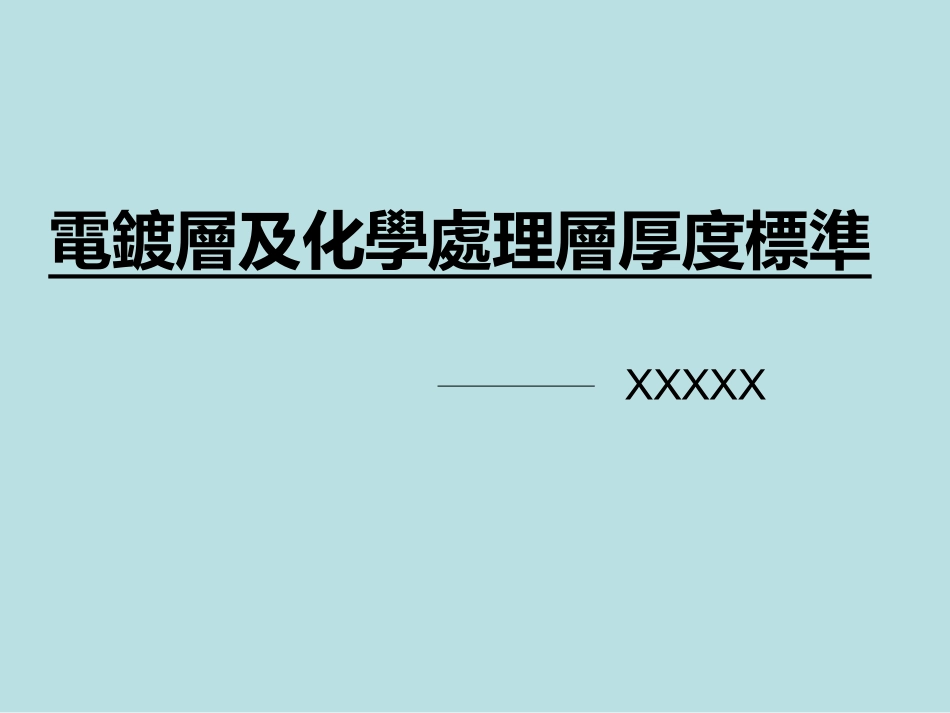

電鍍層及化學處理層厚度標準XXXXX序•電鍍產品廣泛融入到我們生活當中，如我們手上戴的手錶，脖子上戴的項鏈廠牌，和眼睛上戴的眼鏡等等。•爲什麽要電鍍，電鍍的作用好比“走馬觀花”電鍍銅層備註：1.防渗碳镀铜部位不允许有毛刺、翻边，基体表面粗糙度不大于Ra1.6，如粗糙度大于Ra1.6时，应适当增加厚度。2.防渗碳和防碳氮共渗，镀铜层应无孔隙3.增強電鍍層的附著力，和抗腐蝕能力電鍍鎳層備註：1镀镍层建议采用双层镍，但光亮镍的厚度应不大于镍层总厚度的25％。2.美觀抗腐蝕3.銀色偏黃電鍍鉻（gè）層備註：1.建议采用微裂纹铬或微孔铬代替普通铬。2.银白色偏藍金属，质硬而脆。密度7.20克/厘米3。熔点1857±20℃，沸點2672℃。電鍍松孔鉻（gè）層備註：松孔铬层中可以贮存润滑油,能改善硬铬层的着油性,从而有利于减小摩擦系数,提高磨合性,并配合硬铬层本身所具有的高硬度和耐热性的基本性能,从而大大地提高零件的使用寿命.防護裝飾性鍍鉻層鍍銀層備註：1.镀银后必须进行电解钝化，抗暗处理。2.在钢铁上镀银时，必须先预镀铜层。3.银柔软，易于抛光，延展性好，便于钎焊，具有极强的反光能力和电导率。银的化学性质比较稳定。对水和大气中的氧均不起作用。对有机酸也具有较好的化学安定性鍍鉛層備註：铅的外观呈灰黑色，有毒性，光泽性镀铅也呈灰色，所以由于外观和环境维护的缘由而在运用下遭到限制，但是铅的共同功用使许多产品依然对镀铅有需求。铅有较好的抗硫性，抗稀盐酸及稀硫酸功用也很好，但无机酸(如草酸、醋酸、果酸等)对它有肯定的浸蚀作用，所以镀铅不能用于饮食盛皿的镀层。鍍錫層備註：稳定接触电阻钢件镀锡时，必须镀以5μm厚的铜底层。作用：增強焊接功能鍍鎘層備註：1.除特殊要求外，原则上不采用镀镉层。2.镀镉层镀后均应经彩虹色钝化处理，有特殊要求者需在产品图上注明。3.镀镉层的弹性零件必须进行除氢处理4.与锌相似,但不溶解于碱液中,在室温空气中不变色,在潮湿空气中会氧化形成保护膜可防止继续氧化腐蚀。镉的氧化物不溶于水,镉比锌较不易溶于酸,但对硝酸作用强。镉熔化时产生有毒气体，其可溶性盐类也是有毒。镉对钢铁基材属于阴极保护镀层，但在高温或海洋气候下，则属于牺牲性阳极保护镀层。爲什麽會氧化？什麽叫氧化？•氧化(oxidation)：狭义地，氧元素与其他的物质元素发生的化学反应，称其为氧化，也是一种重要的化工单元过程。广义的氧化，指物质失电子（氧化数升高）的过程。得到電子的叫還原。•什麽是鎳？1751年，瑞典的克郎斯塔特，用红砷镍矿表面风化后的晶粒与木炭共热，而制得镍。镍是化学元素之一，化学符号为Ni，原子序数为28，具磁性，属过渡金属近似银白色、硬而有延展性并具有铁磁性的金属元素,它能够高度磨光和抗腐蚀。溶于硝酸后，呈绿色。主要用于合金(如镍钢和镍银)及用作催化剂(如拉内镍,尤指用作氢化的催化剂)鎳過敏有铁磁性和延展性，能导电和导热。常温下，镍在潮湿空气中表面形成致密的氧化膜，不但能阻止继续被氧化，而且能耐碱、盐溶液的腐蚀。块状镍不会燃烧，细镍丝可燃，特制的细小多孔镍粒在空气中会自燃。加热时，镍与氧、硫、氯、溴发生剧烈反应。细粉末状的金属镍在加热时可吸收相当量的氢气。镍能缓慢地溶于稀盐酸、稀硫酸、稀硝酸，但在发烟硝酸中表面钝化。镍的氧化态为－1、＋1、＋2、＋3、＋4，简单化合物中以＋2价最稳定，＋3价镍盐为氧化剂。镍的氧化物有NiO和Ni2O3。氢氧化镍〔Ni(OH)2〕为强碱，微溶于水，易溶于酸。硫酸镍（NiSO4）能与碱金属硫酸盐形成矾Ni(SO4)2o6H2O(MI为碱金属离子)。＋2价镍离子能形成配位化合物。在加压下，镍与一氧化碳能形成四羰基镍〔Ni（CO）4〕，加热后它又会分解成金属镍和一氧化碳。镍的盐类大都是绿色的。氢氧化镍是棕黑色的，氧化镍则是灰黑色的。電鍍•電鍍5要素：1.陰極：被鍍物，指各種接插件2.陽極：若是可溶性陽極，則為欲鍍金屬；若是不可溶性陽極，大部份是貴金屬（如白金）3.電鍍藥水：含有要鍍金屬離子的電鍍藥水4.電鍍槽：儲存電鍍藥水5.整流器：提供直流電源的設備簡單流程：酸洗→清潔→微蝕→水洗→開始電鍍所以PIN氧化跟以下幾要素有關1.基體銅材的表...
