五大常规无损检测原理VIP专享VIP免费

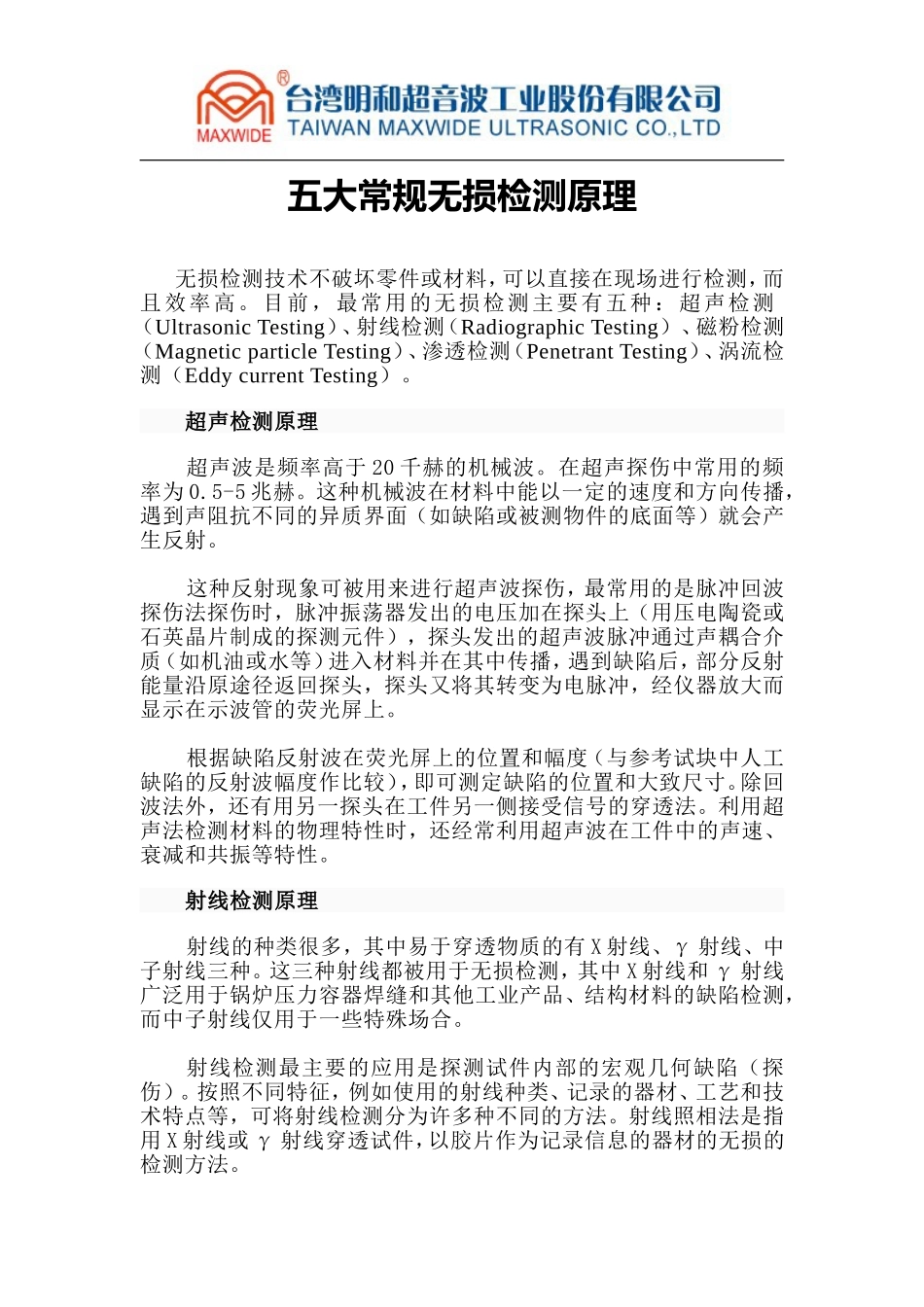

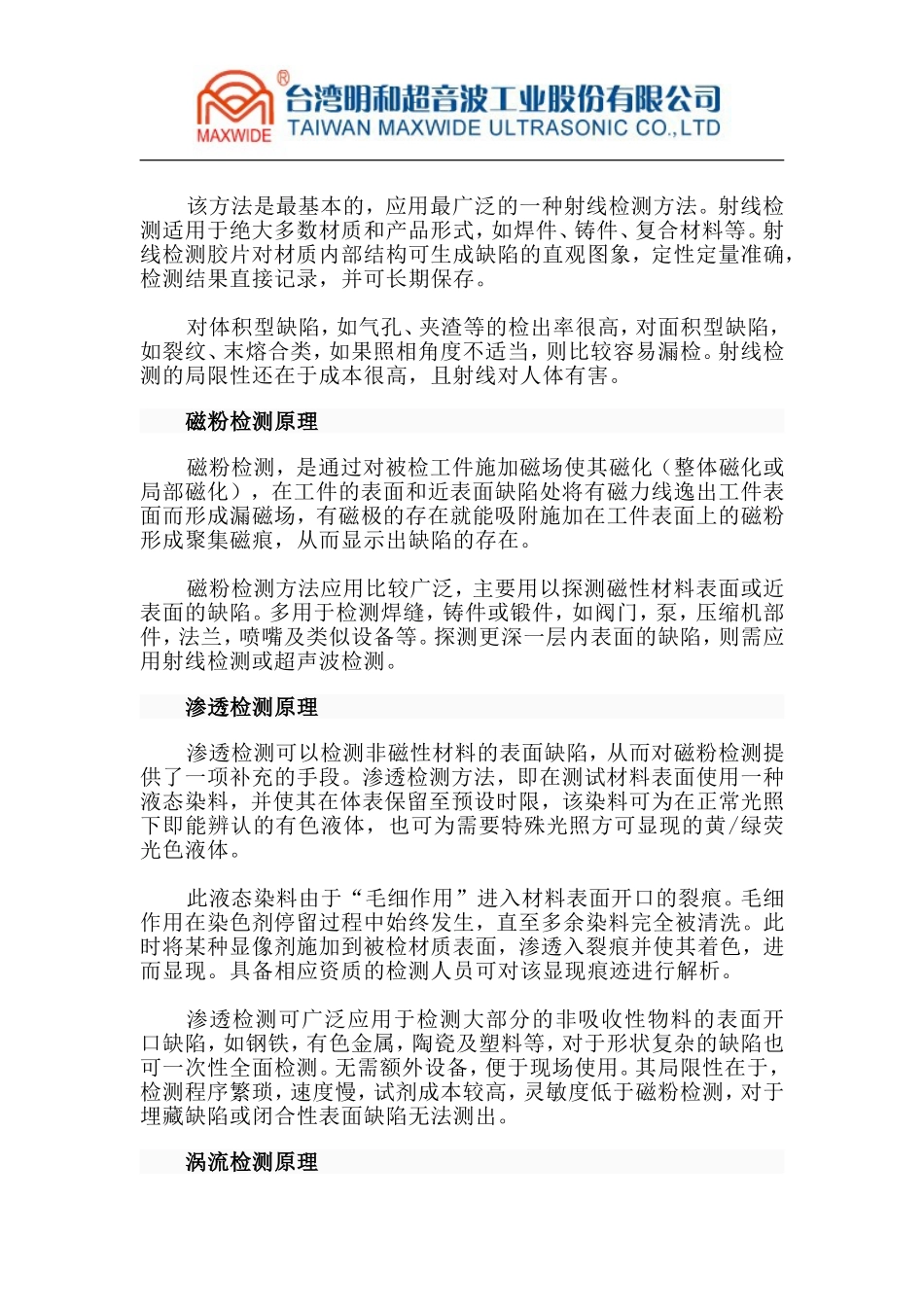

五大常规无损检测原理无损检测技术不破坏零件或材料，可以直接在现场进行检测，而且效率高。目前，最常用的无损检测主要有五种：超声检测（UltrasonicTesting）、射线检测（RadiographicTesting）、磁粉检测（MagneticparticleTesting）、渗透检测（PenetrantTesting）、涡流检测（EddycurrentTesting）。超声检测原理超声波是频率高于20千赫的机械波。在超声探伤中常用的频率为0.5-5兆赫。这种机械波在材料中能以一定的速度和方向传播，遇到声阻抗不同的异质界面（如缺陷或被测物件的底面等）就会产生反射。这种反射现象可被用来进行超声波探伤，最常用的是脉冲回波探伤法探伤时，脉冲振荡器发出的电压加在探头上（用压电陶瓷或石英晶片制成的探测元件），探头发出的超声波脉冲通过声耦合介质（如机油或水等）进入材料并在其中传播，遇到缺陷后，部分反射能量沿原途径返回探头，探头又将其转变为电脉冲，经仪器放大而显示在示波管的荧光屏上。根据缺陷反射波在荧光屏上的位置和幅度（与参考试块中人工缺陷的反射波幅度作比较），即可测定缺陷的位置和大致尺寸。除回波法外，还有用另一探头在工件另一侧接受信号的穿透法。利用超声法检测材料的物理特性时，还经常利用超声波在工件中的声速、衰减和共振等特性。射线检测原理射线的种类很多，其中易于穿透物质的有X射线、γ射线、中子射线三种。这三种射线都被用于无损检测，其中X射线和γ射线广泛用于锅炉压力容器焊缝和其他工业产品、结构材料的缺陷检测，而中子射线仅用于一些特殊场合。射线检测最主要的应用是探测试件内部的宏观几何缺陷（探伤）。按照不同特征，例如使用的射线种类、记录的器材、工艺和技术特点等，可将射线检测分为许多种不同的方法。射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材的无损的检测方法。该方法是最基本的，应用最广泛的一种射线检测方法。射线检测适用于绝大多数材质和产品形式，如焊件、铸件、复合材料等。射线检测胶片对材质内部结构可生成缺陷的直观图象，定性定量准确，检测结果直接记录，并可长期保存。对体积型缺陷，如气孔、夹渣等的检出率很高，对面积型缺陷，如裂纹、末熔合类，如果照相角度不适当，则比较容易漏检。射线检测的局限性还在于成本很高，且射线对人体有害。磁粉检测原理磁粉检测，是通过对被检工件施加磁场使其磁化（整体磁化或局部磁化），在工件的表面和近表面缺陷处将有磁力线逸出工件表面而形成漏磁场，有磁极的存在就能吸附施加在工件表面上的磁粉形成聚集磁痕，从而显示出缺陷的存在。磁粉检测方法应用比较广泛，主要用以探测磁性材料表面或近表面的缺陷。多用于检测焊缝，铸件或锻件，如阀门，泵，压缩机部件，法兰，喷嘴及类似设备等。探测更深一层内表面的缺陷，则需应用射线检测或超声波检测。渗透检测原理渗透检测可以检测非磁性材料的表面缺陷，从而对磁粉检测提供了一项补充的手段。渗透检测方法，即在测试材料表面使用一种液态染料，并使其在体表保留至预设时限，该染料可为在正常光照下即能辨认的有色液体，也可为需要特殊光照方可显现的黄/绿荧光色液体。此液态染料由于“毛细作用”进入材料表面开口的裂痕。毛细作用在染色剂停留过程中始终发生，直至多余染料完全被清洗。此时将某种显像剂施加到被检材质表面，渗透入裂痕并使其着色，进而显现。具备相应资质的检测人员可对该显现痕迹进行解析。渗透检测可广泛应用于检测大部分的非吸收性物料的表面开口缺陷，如钢铁，有色金属，陶瓷及塑料等，对于形状复杂的缺陷也可一次性全面检测。无需额外设备，便于现场使用。其局限性在于，检测程序繁琐，速度慢，试剂成本较高，灵敏度低于磁粉检测，对于埋藏缺陷或闭合性表面缺陷无法测出。涡流检测原理涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。在涡流探伤中，是靠检...
