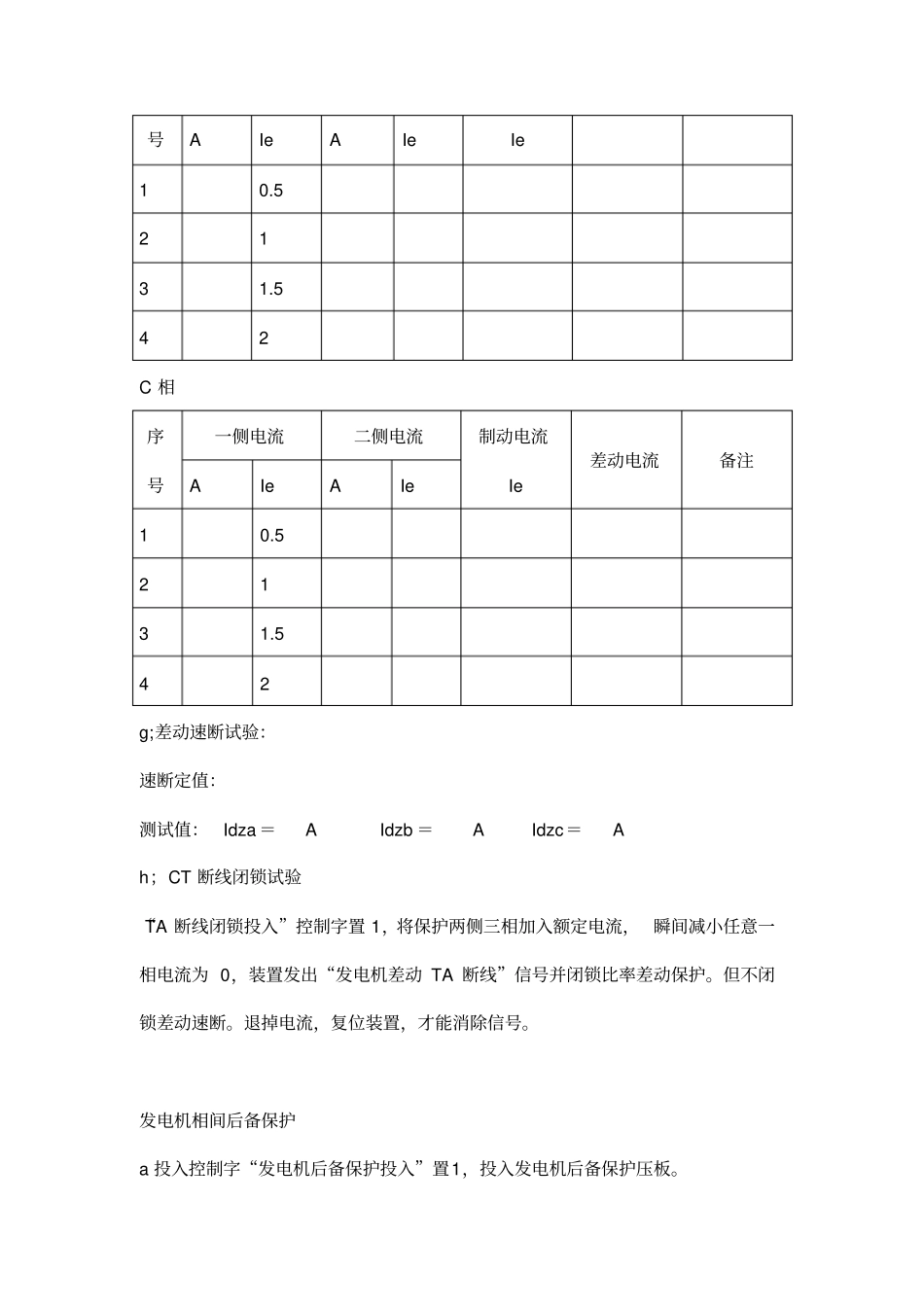

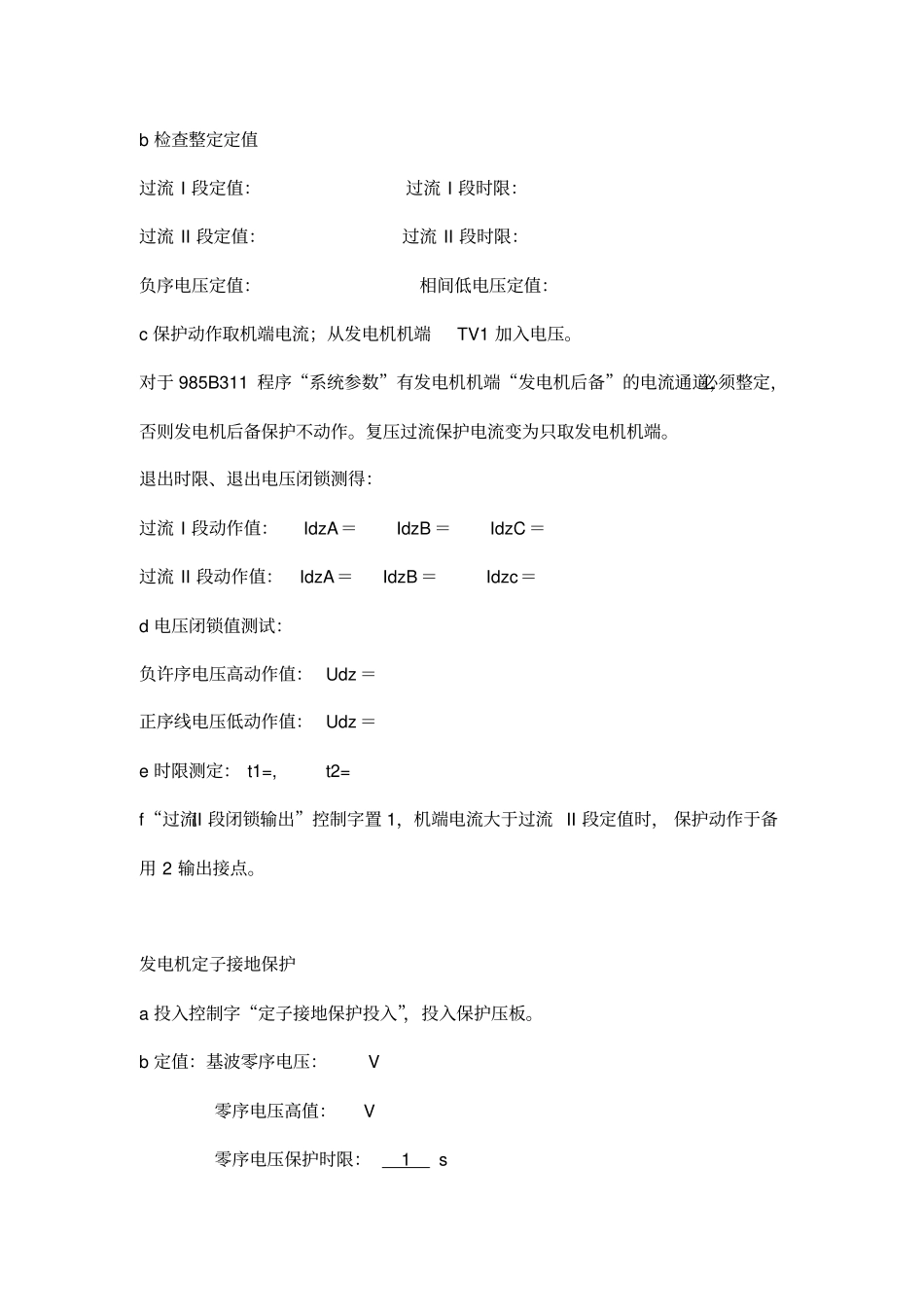

发电机差动保护a：投入发电机差动保护压板；功能控制字“发电机差动保护投入”置1b：整定相关定值：比率差动启动定值（Ie）差动速断定值（Ie）比率差动起始斜率（Ie）比率差动最大斜率（Ie）差流报警定值（Ie）差动保护跳闸控制字c：从发电机机端和中性点加入电流，角度为0°d：计算发电机机端Ie＝Ae：启动值测试：试验测得Icdqd=1.6Af比率差动测试：A相序号机端电流中性点电流制动电流Ie差动电流（Ie）备注AIeAIe10.52131.542B相序一侧电流二侧电流制动电流差动电流备注号AIeAIeIe10.52131.542C相序号一侧电流二侧电流制动电流Ie差动电流备注AIeAIe10.52131.542g;差动速断试验：速断定值：测试值：Idza＝AIdzb＝AIdzc＝Ah；CT断线闭锁试验“TA断线闭锁投入”控制字置1，将保护两侧三相加入额定电流，瞬间减小任意一相电流为0，装置发出“发电机差动TA断线”信号并闭锁比率差动保护。但不闭锁差动速断。退掉电流，复位装置，才能消除信号。发电机相间后备保护a投入控制字“发电机后备保护投入”置1，投入发电机后备保护压板。b检查整定定值过流I段定值：过流I段时限：过流II段定值：过流II段时限：负序电压定值：相间低电压定值：c保护动作取机端电流；从发电机机端TV1加入电压。对于985B311程序“系统参数”有发电机机端“发电机后备”的电流通道，必须整定，否则发电机后备保护不动作。复压过流保护电流变为只取发电机机端。退出时限、退出电压闭锁测得：过流I段动作值：IdzA＝IdzB＝IdzC＝过流II段动作值：IdzA＝IdzB＝Idzc＝d电压闭锁值测试：负许序电压高动作值：Udz＝正序线电压低动作值：Udz＝e时限测定：t1=,t2=f“过流II段闭锁输出”控制字置1，机端电流大于过流II段定值时，保护动作于备用2输出接点。发电机定子接地保护a投入控制字“定子接地保护投入”，投入保护压板。b定值：基波零序电压：V零序电压高值：V零序电压保护时限：1sc在主变高压侧加入零序电压2０Ｖ辅助电压，中性点加入为变量零序电压。测得动作值：Ｕdz＝V时限：s高值段：退出灵敏段，测得高值段动作值Ｕdz＝V(2)100％定子接地a整定“定子接地保护投入”置1，投入100％定子接地压板。b定值：并网前三次谐波电压比率并网后三次谐波电压比率三次谐波电压比率差动三次谐波延时c三次谐波电压比率定子接地测试:U3t＝U3n＝模拟并网后断路器接点输入：U3t＝U3n＝d投入时限，测得三次谐波电压比率时限：t＝e三次谐波电压差动定子接地测试：辅助判据：机端正序电压大于0.85Un,机端三次谐波电压大于0.3V；发变组并网且负荷电流大于0.2Ie,小于1.2Ie。模拟发变组并网接点，机端加电压大于0.85Un，电流回路加入5A电流，机端和中性点电压回路分别加反向三次谐波电压，使三次谐波差电压为0；延时10s，使三次谐波电压差动判据投入，减小机端三次谐波，判据动作。发电机匝间保护（1）纵向零序电压匝间保护a投入压板，投入控制字“发电机匝间保护投入”b定值：纵向零序电压定值延时c用调试仪器A相电压输出接TV1的A相，并将TV1A相并接TV2A相。d加电压A相57∠0°(电压幅值大于2V),B相用于纵向零序电压；电流A:1A∠0°、B1A∠-120°、C1A∠120°高值段经负序功率方向闭锁,保护方向标志，功率方向采用TV1电压计算灵敏角78°。用仪器加电压TV1A相＝TV2A相＝57V∠78°，用仪器B相作TV2开口零序。（极值:单项电压落后电流7°为动作边界）测得高值段动作值：Udz＝可另试验：TV1A相＝TV2A相＝57V∠-78°；用仪器B相作TV2开口零序，加电压3V以上，验证反方向不动作。e延时试验：加入1.2倍动作量，测得时限S＝发电机转子接地保护（1）转子一点接地a投入控制字“转子接地保护投入”置1，投入转子接地保护压板。b定值：一点接地电阻：一点接地延时sc“转子一点接地灵敏段投入”置1，动作于信号。“转子一点接地信号投入”置1，动作于信号。d合转子电压输入小开关，从端子加直流电压110V，将试验端子与电压正端短接，显示接地位置100％，将试验端子与电压负端短接，显示接地位置0％。由于装置内部内置电阻为20K，所以试验时必须将定值整定为大于20K。（2）转子两点接地合转子电压输入小开关，从端子加直流电压110V，将试验端子与电压正端...
