2024年一种可视对讲系统之室内机剖析VIP免费

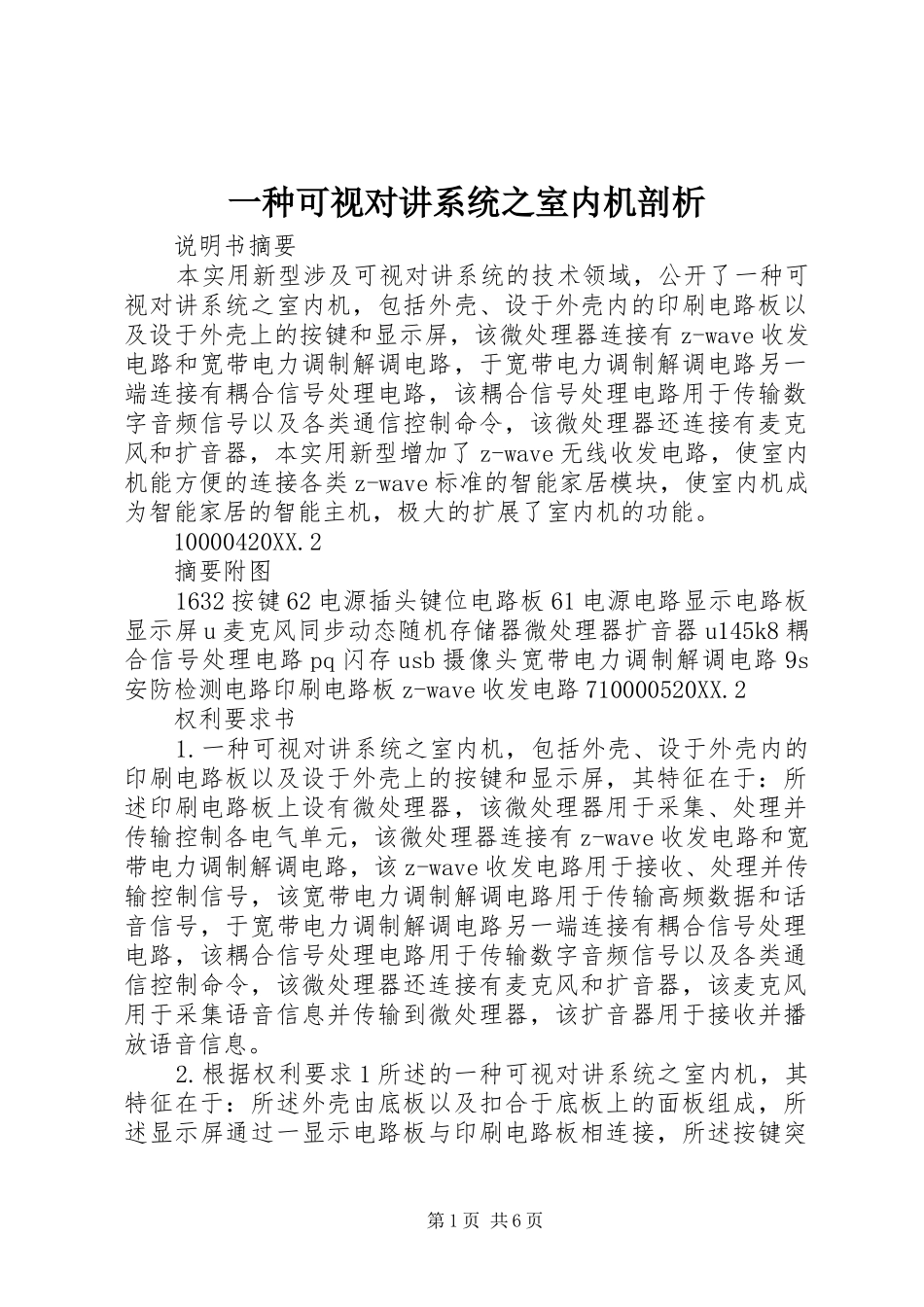

2024年一种可视对讲系统之室内机剖析_第1页
1/6

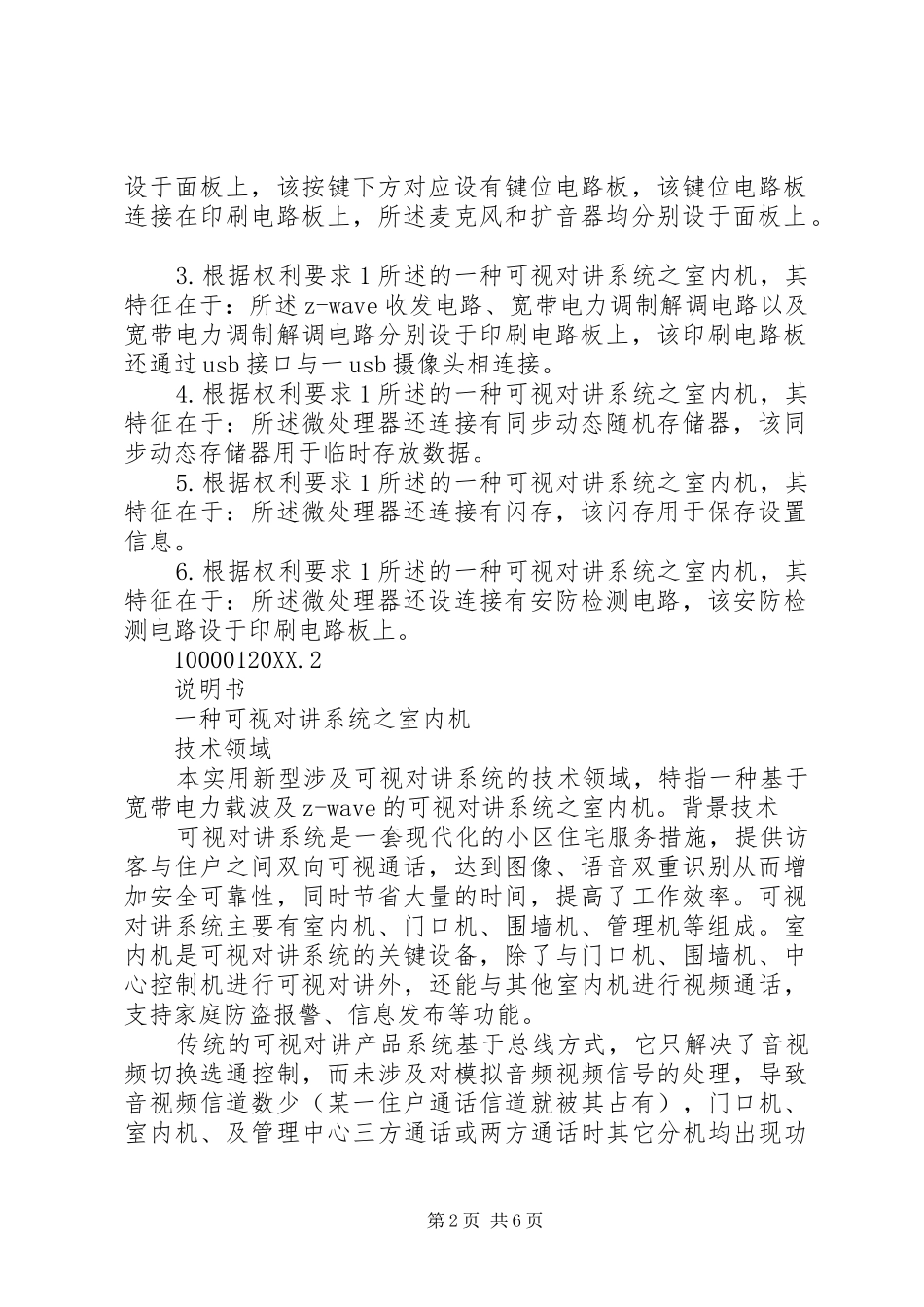

2024年一种可视对讲系统之室内机剖析_第2页
2/6
一种可视对讲系统之室内机剖析说明书摘要本实用新型涉及可视对讲系统的技术领域,公开了一种可视对讲系统之室内机,包括外壳、设于外壳内的印刷电路板以及设于外壳上的按键和显示屏,该微处理器连接有z-wave收发电路和宽带电力调制解调电路,于宽带电力调制解调电路另一端连接有耦合信号处理电路,该耦合信号处理电路用于传输数字音频信号以及各类通信控制命令,该微处理器还连接有麦克风和扩音器,本实用新型增加了z-wave无线收发电路,使室内机能方便的连接各类z-wave标准的智能家居模块,使室内机成为智能家居的智能主机,极大的扩展了室内机的功能。10000420XX.2摘要附图1632按键62电源插头键位电路板61电源电路显示电路板显示屏u麦克风同步动态随机存储器微处理器扩音器u145k8耦合信号处理电路pq闪存usb摄像头宽带电力调制解调电路9s安防检测电路印刷电路板z-wave收发电路710000520XX.2权利要求书1.一种可视对讲系统之室内机,包括外壳、设于外壳内的印刷电路板以及设于外壳上的按键和显示屏,其特征在于:所述印刷电路板上设有微处理器,该微处理器用于采集、处理并传输控制各电气单元,该微处理器连接有z-wave收发电路和宽带电力调制解调电路,该z-wave收发电路用于接收、处理并传输控制信号,该宽带电力调制解调电路用于传输高频数据和话音信号,于宽带电力调制解调电路另一端连接有耦合信号处理电路,该耦合信号处理电路用于传输数字音频信号以及各类通信控制命令,该微处理器还连接有麦克风和扩音器,该麦克风用于采集语音信息并传输到微处理器,该扩音器用于接收并播放语音信息。2.根据权利要求1所述的一种可视对讲系统之室内机,其特征在于:所述外壳由底板以及扣合于底板上的面板组成,所述显示屏通过一显示电路板与印刷电路板相连接,所述按键突第1页共6页设于面板上,该按键下方对应设有键位电路板,该键位电路板连接在印刷电路板上,所述麦克风和扩音器均分别设于面板上。3.根据权利要求1所述的一种可视对讲系统之室内机,其特征在于:所述z-wave收发电路、宽带电力调制解调电路以及宽带电力调制解调电路分别设于印刷电路板上,该印刷电路板还通过usb接口与一usb摄像头相连接。4.根据权利要求1所述的一种可视对讲系统之室内机,其特征在于:所述微处理器还连接有同步动态随机存储器,该同步动态存储器用于临时存放数据。5.根据权利要求1所述的一种可视对讲系统之室内机,其特征在于:所述微处理器还连接有闪存,该闪存用于保存设置信息。6.根据权利要求1所述的一种可视对讲系统之室内机,其特征在于:所述微处理器还设连接有安防检测电路,该安防检测电路设于印刷电路板上。10000120XX.2说明书一种可视对讲系统之室内机技术领域本实用新型涉及可视对讲系统的技术领域,特指一种基于宽带电力载波及z-wave的可视对讲系统之室内机。背景技术可视对讲系统是一套现代化的小区住宅服务措施,提供访客与住户之间双向可视通话,达到图像、语音双重识别从而增加安全可靠性,同时节省大量的时间,提高了工作效率。可视对讲系统主要有室内机、门口机、围墙机、管理机等组成。室内机是可视对讲系统的关键设备,除了与门口机、围墙机、中心控制机进行可视对讲外,还能与其他室内机进行视频通话,支持家庭防盗报警、信息发布等功能。传统的可视对讲产品系统基于总线方式,它只解决了音视频切换选通控制,而未涉及对模拟音频视频信号的处理,导致音视频信道数少(某一住户通话信道就被其占有),门口机、室内机、及管理中心三方通话或两方通话时其它分机均出现功第2页共6页能自锁现象;无论控制信号还是音频信号传输距离都较短。而随着小区规模的不断扩大,只能分为几个片区独立管理,无法实现真正意义上的连网;布线负责,难以升级或增加其他功能;且具有抗干扰能力差、长距离音视频质量变差、系统不稳定等问题。受传送距离的限制,需解码器、隔离区、联网切换器、放大器等层间设备,且系统布线工程量大。另外,它还要用到视频线、信号线等多根线材,各个独立网络陷入了不能与其他网络兼容的境地,对于多期开发的项目需要多个机房。现在流行的数字化可视对讲系统是基于以太网一类...
