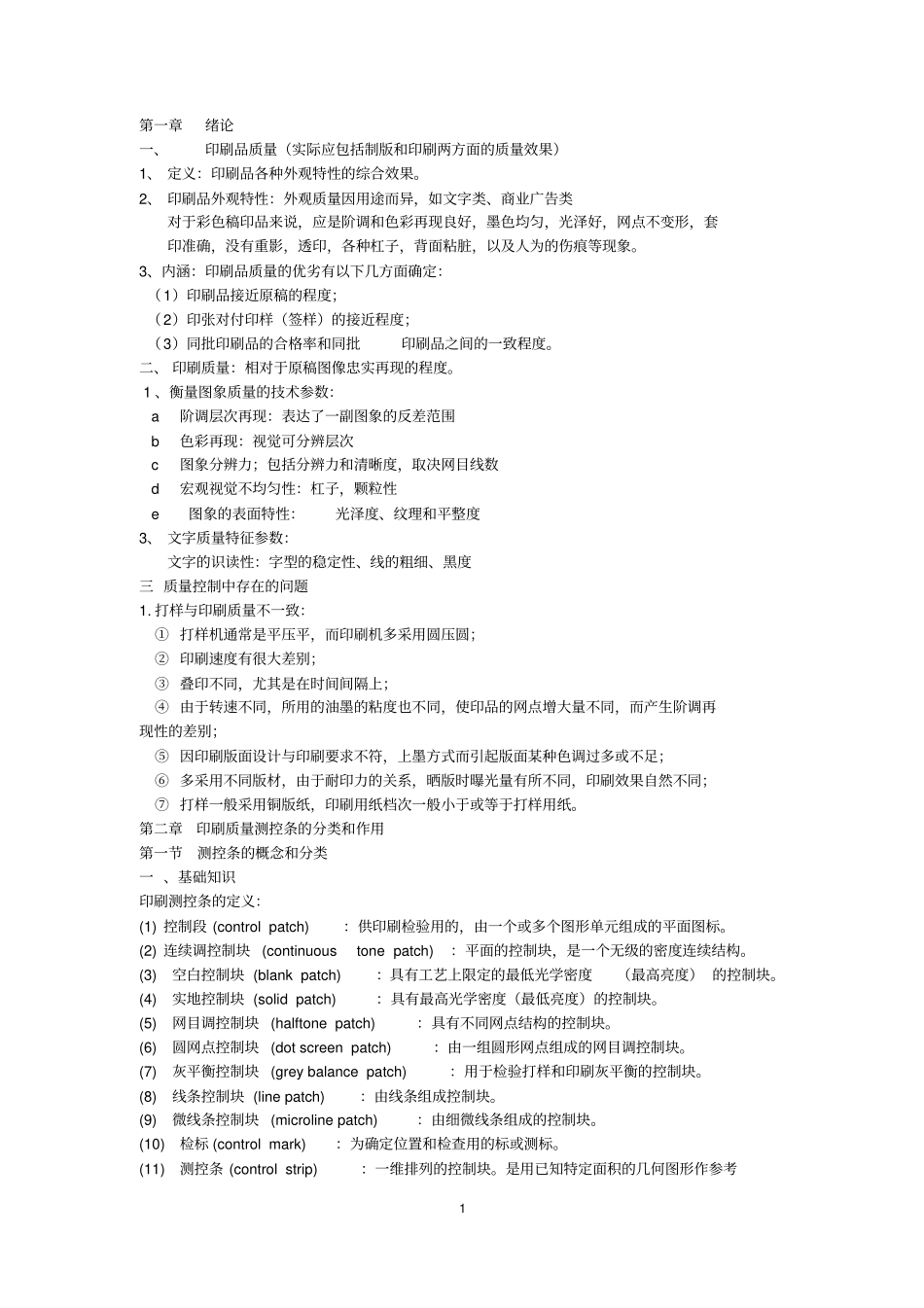

1第一章绪论一、印刷品质量（实际应包括制版和印刷两方面的质量效果）1、定义：印刷品各种外观特性的综合效果。2、印刷品外观特性：外观质量因用途而异，如文字类、商业广告类对于彩色稿印品来说，应是阶调和色彩再现良好，墨色均匀，光泽好，网点不变形，套印准确，没有重影，透印，各种杠子，背面粘脏，以及人为的伤痕等现象。3、内涵：印刷品质量的优劣有以下几方面确定：（1）印刷品接近原稿的程度；（2）印张对付印样（签样）的接近程度；（3）同批印刷品的合格率和同批印刷品之间的一致程度。二、印刷质量：相对于原稿图像忠实再现的程度。1、衡量图象质量的技术参数：a阶调层次再现：表达了一副图象的反差范围b色彩再现：视觉可分辨层次c图象分辨力；包括分辨力和清晰度，取决网目线数d宏观视觉不均匀性：杠子，颗粒性e图象的表面特性：光泽度、纹理和平整度3、文字质量特征参数：文字的识读性：字型的稳定性、线的粗细、黑度三质量控制中存在的问题1.打样与印刷质量不一致：①打样机通常是平压平，而印刷机多采用圆压圆；②印刷速度有很大差别；③叠印不同，尤其是在时间间隔上；④由于转速不同，所用的油墨的粘度也不同，使印品的网点增大量不同，而产生阶调再现性的差别；⑤因印刷版面设计与印刷要求不符，上墨方式而引起版面某种色调过多或不足；⑥多采用不同版材，由于耐印力的关系，晒版时曝光量有所不同，印刷效果自然不同；⑦打样一般采用铜版纸，印刷用纸档次一般小于或等于打样用纸。第二章印刷质量测控条的分类和作用第一节测控条的概念和分类一、基础知识印刷测控条的定义：(1)控制段(controlpatch)：供印刷检验用的，由一个或多个图形单元组成的平面图标。(2)连续调控制块(continuoustonepatch)：平面的控制块，是一个无级的密度连续结构。(3)空白控制块(blankpatch)：具有工艺上限定的最低光学密度（最高亮度）的控制块。(4)实地控制块(solidpatch)：具有最高光学密度（最低亮度）的控制块。(5)网目调控制块(halftonepatch)：具有不同网点结构的控制块。(6)圆网点控制块(dotscreenpatch)：由一组圆形网点组成的网目调控制块。(7)灰平衡控制块(greybalancepatch)：用于检验打样和印刷灰平衡的控制块。(8)线条控制块(linepatch)：由线条组成控制块。(9)微线条控制块(microlinepatch)：由细微线条组成的控制块。(10)检标(controlmark)：为确定位置和检查用的标或测标。(11)测控条(controlstrip)：一维排列的控制块。是用已知特定面积的几何图形作参考2物来测控产品质量的，是供目测、测量、计算、专家鉴定使用的检验产品质量的工具。二、测控条的使用目的控制晒版质量；确保印刷品质量均匀一致，控制误差值在允许范围内；缩小打样与正式印刷的差别。三、测控条的分类（分两大类：信号条和测试条）测控条：把信号条和测试条的视觉评价和测试组合在一起的多功能控制工具称为测控条。1、信号条特点：（1）只需一般放大镜或人眼就能察觉质量问题，无需专门的仪器设备。（2）使用方便，容易掌握，结构简单，成本低。（3）只能定性的提供质量情况，无法提供精确的质量指标数据。2、测试条由若干区、段测试单元（块）和少量的信号块组成，它不仅具有信号条的功能，还能通过专门的仪器设备在规定的测试单元上进行测量，再由专用公式计算出印刷质量的一些指标数值，供评判、调节和存储之用。四、测控条的原理1.网点面积的扩大与网点边缘长度总和成正比。网点面积增大与网点边缘的总长度成正比，即网目线数增加，网点边缘总长度随之增加。方形、圆形、椭圆形网点虽略有区别，但规律相同。2.用几何图形位置相等、阴阳相反等原理控制网点大小和形状。3.边缘增大条件下，角度处比弧度出变化更敏感。4.利用50%面积的等宽折线控制不同方位的变化。5.用等宽线的同心圆控制任意方位的变形。第二节几种常用的测控条一、GATF星标1、GATF星标结构在直径10mm的圆内，对称布置了36条黑色楔形线和36条白色楔形线。星标的中心是直径为1mm的小白圆点。2GATF星标的原理：当印刷中的发生网点增大或重影时，楔形线就会产生各向等量的或定向等量的扩张宽度Δs。楔形线如同粗细线数不同的网点，...
