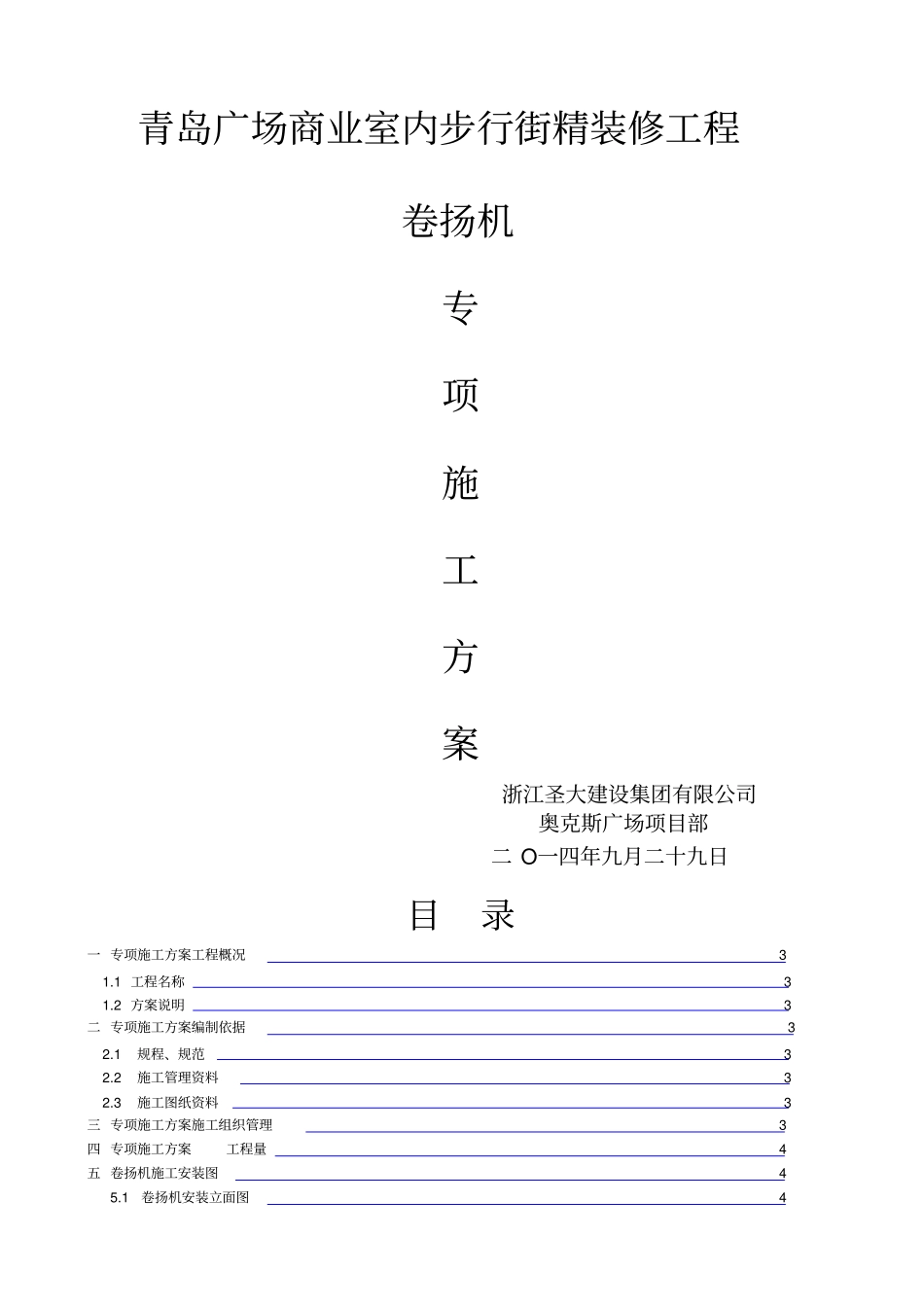

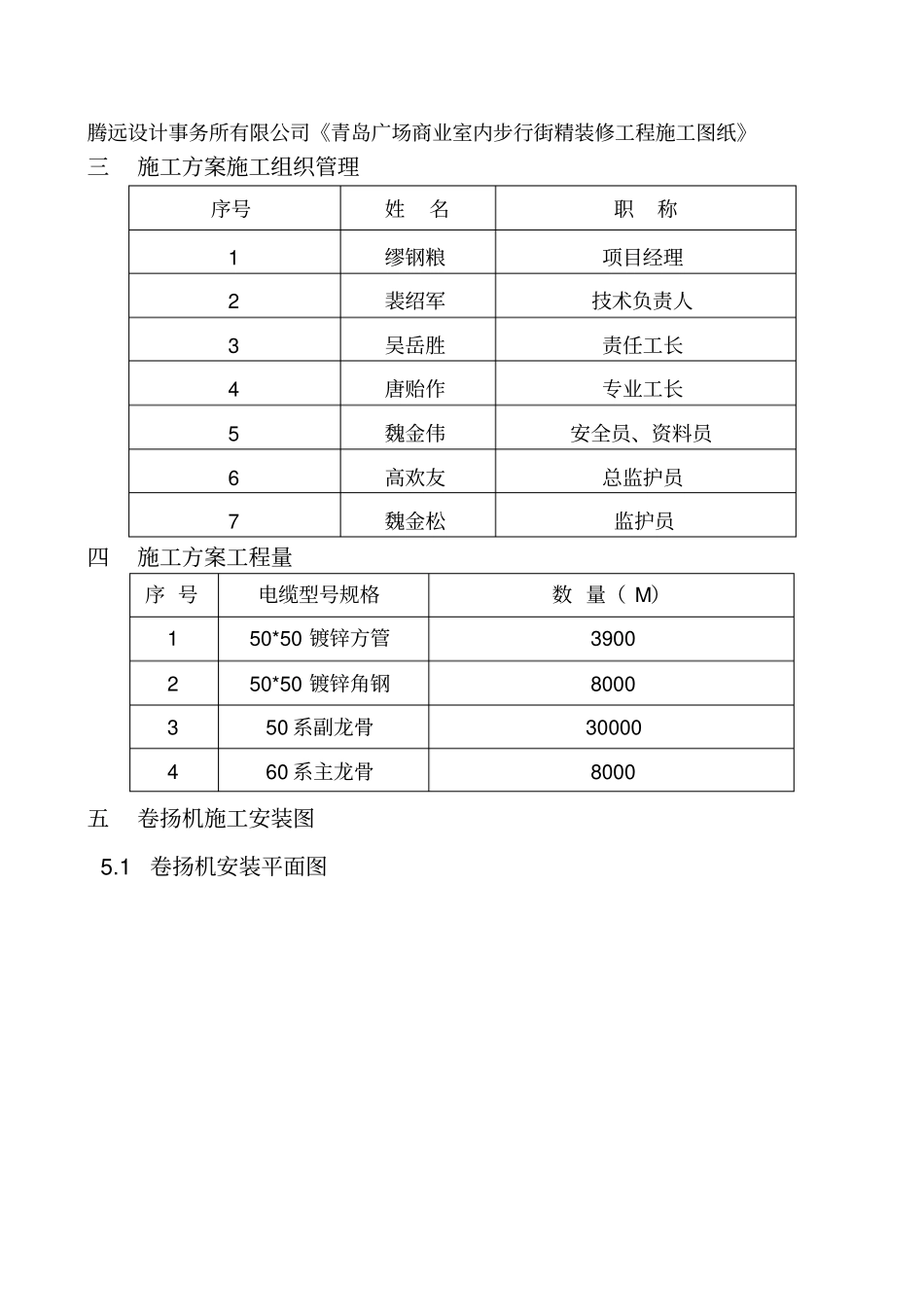

青岛广场商业室内步行街精装修工程卷扬机专项施工方案浙江圣大建设集团有限公司奥克斯广场项目部二O一四年九月二十九日目录一专项施工方案工程概况31.1工程名称31.2方案说明3二专项施工方案编制依据32.1规程、规范32.2施工管理资料32.3施工图纸资料3三专项施工方案施工组织管理3四专项施工方案工程量4五卷扬机施工安装图45.1卷扬机安装立面图45.2卷扬机安装平面图5六卷扬机技术参数5七受力分析57.1电缆最大重量计算67.2钢丝绳许应拉力计算67.3受力比较67.4电动机功率负荷计算7八卷扬机安全操作方法及规程78.1作业前准备78.2作业中注意事项78.3作业完成后注意事项8九电缆起吊作业方法及注意事项8十施工应急预案1010.1适用范围1010.2救援组织机构1010.3责任分工1110.4事故应急处理1110.5应急处理的注意事项1110.6事故报告、调查与处理12一施工方案工程概况1.1工程名称：青岛广场商业室内步行街精装修工程1.2方案概况：多功能电动提升机为奥克斯广场商业街精装修工程的辅助垂直运输机械，主要安装部件：底架、压重梁、卷扬机、自升平台、联动滑轮、附着装置等。升降机基础采用14*20膨胀螺栓贯穿一层地面，地脚螺栓与架体连接。二施工方案编制依据2.1规程、规范：《建设工程项目管理规范GB/T50326-2006》《建筑施工现场临时用电安全技术规范JGJ46-2005》《建筑机械使用安全技术规程JGJ33-2012》《GB6067.1-2010起重机械安全规程》《GB8918-2006重要用途钢丝绳标准》《GB/T5972-2009起重机钢丝绳养护、维修、安装、检验与报废》2.2施工管理资料：《青岛广场商业室内步行街精装修工程施工合同》《青岛广场商业室内步行街精装修工程施工组织设计》2.3施工图纸资料：腾远设计事务所有限公司《青岛广场商业室内步行街精装修工程施工图纸》三施工方案施工组织管理序号姓名职称1缪钢粮项目经理2裴绍军技术负责人3吴岳胜责任工长4唐贻作专业工长5魏金伟安全员、资料员6高欢友总监护员7魏金松监护员四施工方案工程量序号电缆型号规格数量（M）150*50镀锌方管3900250*50镀锌角钢8000350系副龙骨30000460系主龙骨8000五卷扬机施工安装图5.1卷扬机安装平面图50*50方管横担双层50*50方管横担4层楼板5层楼板1层楼板采用18mm固定钢索贯穿200mm厚的楼板固定5.2卷扬机安装平面图（1F图）六卷扬机技术参数6.1配套电动机技术参数型号ZD131-4功率3.0Kw电压380V额定电流7.8A防护等级IP44绝缘等级B级重量60Kg执行标准编号JB/T9008.1-2004生产日期2014年1月6.2电控卷扬机技术参数型号ZD131-4配用功率3.0Kw/380V钢丝绳直径Φ6mm钢丝绳长度100M生产编号1222卷筒有效半径150mm卷筒宽度450mm钢丝绳规格3*19+1FC出厂日期2014.3生产许可证编号XK21-218-00127平均绳速度6.0M/min生产厂家南京起重电机总厂七受力分析7.1电缆最大重量计算7.1.1根据实用五金使用手册查得：本工程50*50镀锌角钢、方管每根最大重量为26Kg/根。7.1.2本工程角钢、方管垂直起吊最大数量：10支。7.1.3电缆起吊最大重量：26.56Kg/支*10支=265.6Kg7.2钢丝绳许应拉力计算7.2.1本工程使用卷扬机配套钢丝绳技术参数D=Φ6（钢丝绳直径）n=3*19+1FC（钢丝绳规格）d=0.7（钢丝直径）P=1570Mpa（抗拉强度）K=5.5（钢丝绳使用电动卷扬机机械传动中型重量其安全系数）Q=0.85(多股捻制钢丝绳破断拉力折减系数)7.2.2钢丝绳许应拉力计算Fb(破断拉力)=π*d2/4*P*n*Q/9.8=(3.14*0.7*0.7)/4*(1570*3*19*0.85)/9.8=2985.61(Kg)F(许应拉力)=Fb/K=2985.61(Kg)/5.5=542.84(Kg)7.3受力比较F(许应拉力)=542.84(Kg)>电缆起吊最大重量=265.6Kg结论：本卷扬机配套钢丝绳能安全起吊本工程所需起吊电缆。7.4电动机功率负荷分析7．4.1电缆最大重量：G=265.6Kg*9.8N/Kg=2602.88N每分钟受力方向移动距离：S=3M起吊有功功率P0=G*S/T*1000=2602.88N*3M/60s*1000=0.13Kw卷扬机配用电动机功率P=3Kw结论：P>P0,本卷扬机配用电动机能安全可靠使用。八卷扬机安全操作方法及规程8.1作业前准备8.1.1、安装时，基座平稳牢固，采用4颗Φ14配套地脚螺栓穿通地板拉紧固定，丝头带平垫、弹簧垫和双螺帽；8.1.2操作人员的位置在中厅自升平台边，指挥人员在地下室中厅处指挥。8.1.3作业前检查卷...
